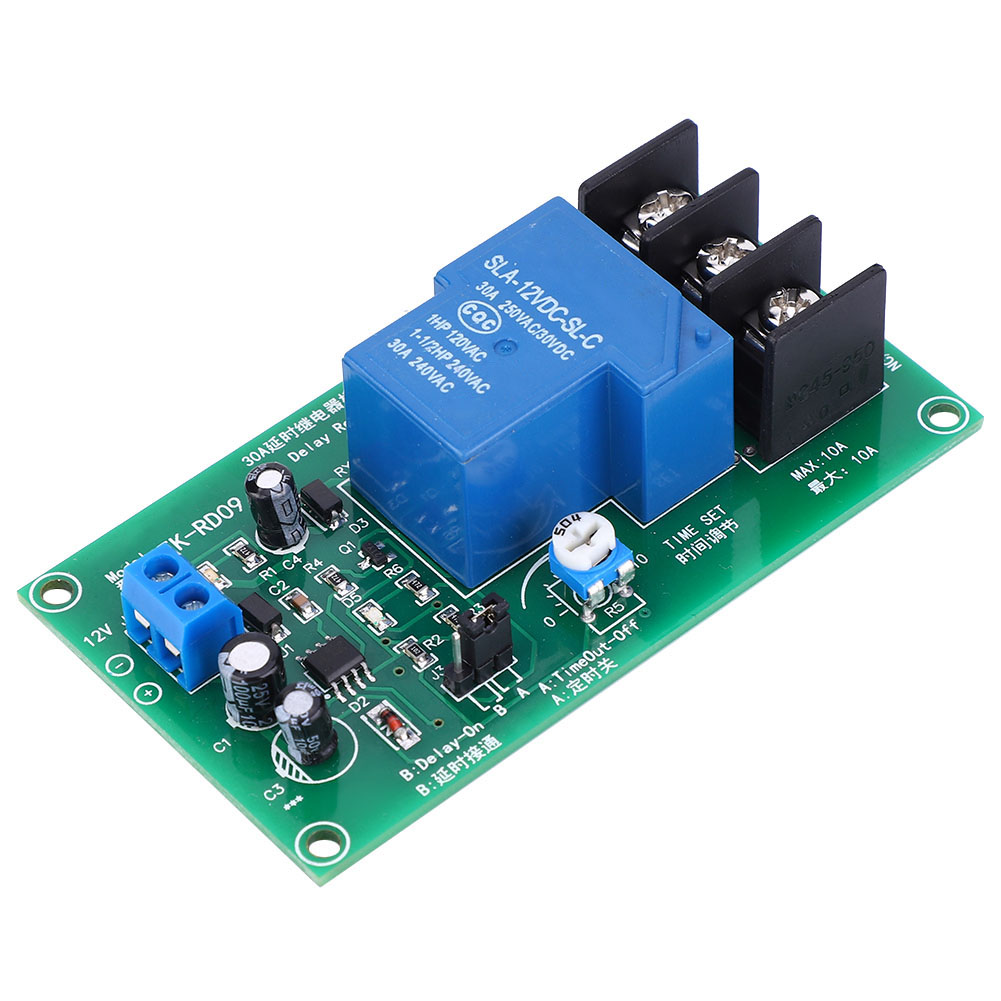

30-a-dc-12-v-zeitverzögerungsrelaismodul, 0,1–5 Sekunden Zeitverzögerung

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais-Modul ist ein hochpräzises elektronisches Bauteil und wird in 100% neuem Zustand geliefert. Es wurde für zuverlässige und stabile Zeitsteuerung entwickelt und ist ideal für Ihre DIY-, Automatisierungs- oder Industriesteuerungsprojekte. **Wichtigste technische Spezifikationen:** - **Hauptsteuerung:** Dedizierter NE555-Chip, der optimale Genauigkeit und Zeitstabilität gewährleistet. - **Versorgungsspannung:** DC 12 V (Betrieb zwischen 10 V und 15 V). - **Leistungsaufnahme:** Standby, nur 0,04 W (3 mA Stromaufnahme); Im Betrieb 1,0 W. Energieeffizient. - **Zeitverzögerungsbereich:** Einstellbar von 0,1 bis 5 Sekunden über einen einstellbaren Widerstand. - **Zeitverzögerungsgenauigkeit:** ±1 %. - **Belastbarkeit:** AC 250 V 30 A oder DC 30 V 30 A. - **Ausgang:** Eine Kontaktgruppe (ein Öffner + ein Schließer). - **Schutz:** Schutz gegen Verpolung der Stromversorgung. Eine verpolte Stromversorgung führt nicht zu Fehlfunktionen oder Schäden am Modul. - **Startvorgang:** Automatischer Start des Timers beim Einschalten, ohne externes Triggersignal. **Betriebsarten:** Das Modul verfügt über einen Jumper zur Auswahl von zwei Betriebsarten. Der Standardmodus ist Modus A. **Modus A:** Beim Einschalten aktiviert sich das Relais sofort (die grüne LED leuchtet). Nach Ablauf der eingestellten Zeitverzögerung deaktiviert sich das Relais (die grüne LED erlischt) und bleibt in diesem Zustand, bis die Stromzufuhr unterbrochen wird. **Modus B:** Beim Einschalten bleibt das Relais inaktiv (die grüne LED ist aus). Nach Ablauf der eingestellten Zeitverzögerung aktiviert sich das Relais (die grüne LED leuchtet) und bleibt in diesem Zustand, bis die Stromzufuhr unterbrochen wird. **Anzeigeleuchten:** - Rote LED: Zeigt an, dass das Modul eingeschaltet ist. - Grüne LED: Zeigt den Relaisstatus an (leuchtet, wenn das Relais aktiv ist). **Lieferumfang:** - 1 x Zeitverzögerungsrelaismodul **Bedienungsanleitung:** Schließen Sie das Modul an eine 12-V-Gleichstromversorgung an. Die rote LED leuchtet auf und zeigt die Betriebsbereitschaft an. Das Modul startet die Zeitverzögerung automatisch entsprechend dem gewählten Modus (A oder B). Stellen Sie die Verzögerungsdauer mit dem Potentiometer auf der Platine zwischen 0,1 und 5 Sekunden ein. Über den Konfigurationsjumper können Sie zwischen den Modi A und B umschalten. Der Relaisausgang kann Lasten bis zu 250 V AC und 30 A oder 30 V DC schalten und verfügt über einen Öffner- und einen Schließerkontakt.
