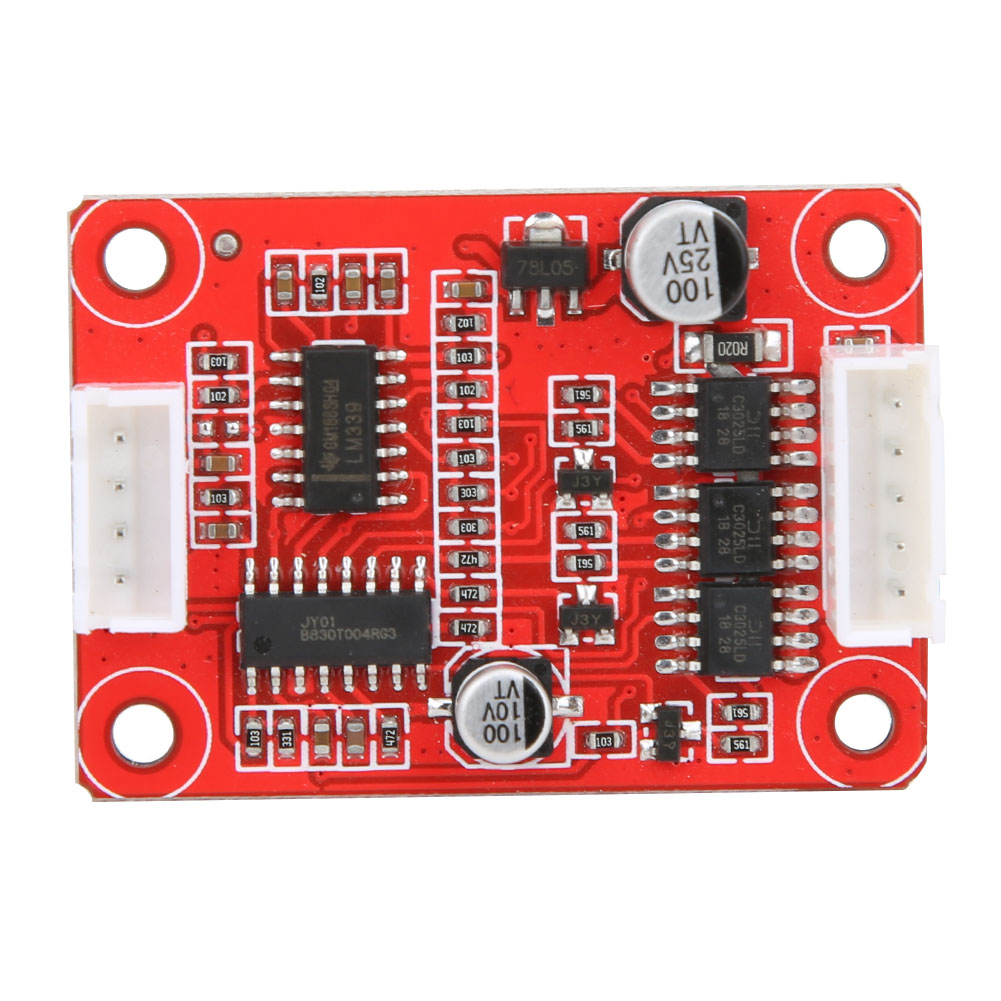

30-w-dc-7,5-18-v-bürstenlosmotortreiber, Drehzahlregler Für Bürstenlose Motoren (drehrichtung Cw/ccw), Treiberplatine

Willkommen in unserem Shop! Hier finden Sie eine detaillierte Beschreibung unserer bürstenlosen Motortreiberplatine, die für zuverlässige und vielseitige Leistung entwickelt wurde. Die Platine verfügt über eine Sanftgleichrichtungsfunktion, die für einen ruhigen Start und weniger Ruckeln sorgt. Es ist mit Überstrom- und Verpolungsschutz ausgestattet und gewährleistet so einen sicheren Betrieb. Technische Daten: - Produkttyp: Motorsteuerplatine - Betriebsspannung: DC 7,5 V bis 18 V - Betriebsstrom: ≤ 3 A - Drehzahlspannung: 0,25 V bis 5 V - Drehzahlbereich: 5 % bis 100 % - Antriebsleistung: 30 W Hauptmerkmale: - Drehzahlregelung des Motors zwischen 5 % und 100 % über ein eingebautes Potentiometer. - Einstellbare Motordrehrichtung. - Der Controller ist mit Potentiometersteuerung für präzise Einstellungen kompatibel. Verdrahtungshinweise: 1. Steueranschluss: - 5V: Spannungsausgang der Platine, für das externe Potentiometer (bei Nichtgebrauch leer lassen). - ZF: Anschluss zur Steuerung der Motordrehrichtung, an Masse oder 5V anschließen, um die Drehrichtung umzukehren (kann leer bleiben, Drehrichtung ist dann festgelegt). - VR: Drehzahlsignal-Eingang, Spannung von 0,25V bis 5V (bei einer Spannung unter 0,25V dreht sich der Motor nicht). - GND: Gemeinsamer Steueranschluss. 2. Ausgänge: - Stromversorgung +: An den Pluspol des Netzteils (7,5 V bis 18 V) anschließen. - Stromversorgung -: An die Masse des Netzteils (Minuspol) anschließen. - MA/U, MB/V, MC/W: An die drei Drähte des bürstenlosen Motors anschließen. Lieferumfang: - 1 x Steuerplatine für bürstenlosen Motor - 1 x Drehzahlpotentiometer mit Plus/Minus-Schalter - 1 x 5-poliges Ausgangssteuerkabel (Farbe zufällig) Diese Platine eignet sich ideal für Anwendungen, die eine präzise Drehzahl- und Richtungssteuerung erfordern, und zeichnet sich durch einfache Installation und integrierte Schutzfunktionen aus. Beachten Sie die Spannungs- und Stromspezifikationen für einen optimalen Betrieb.
