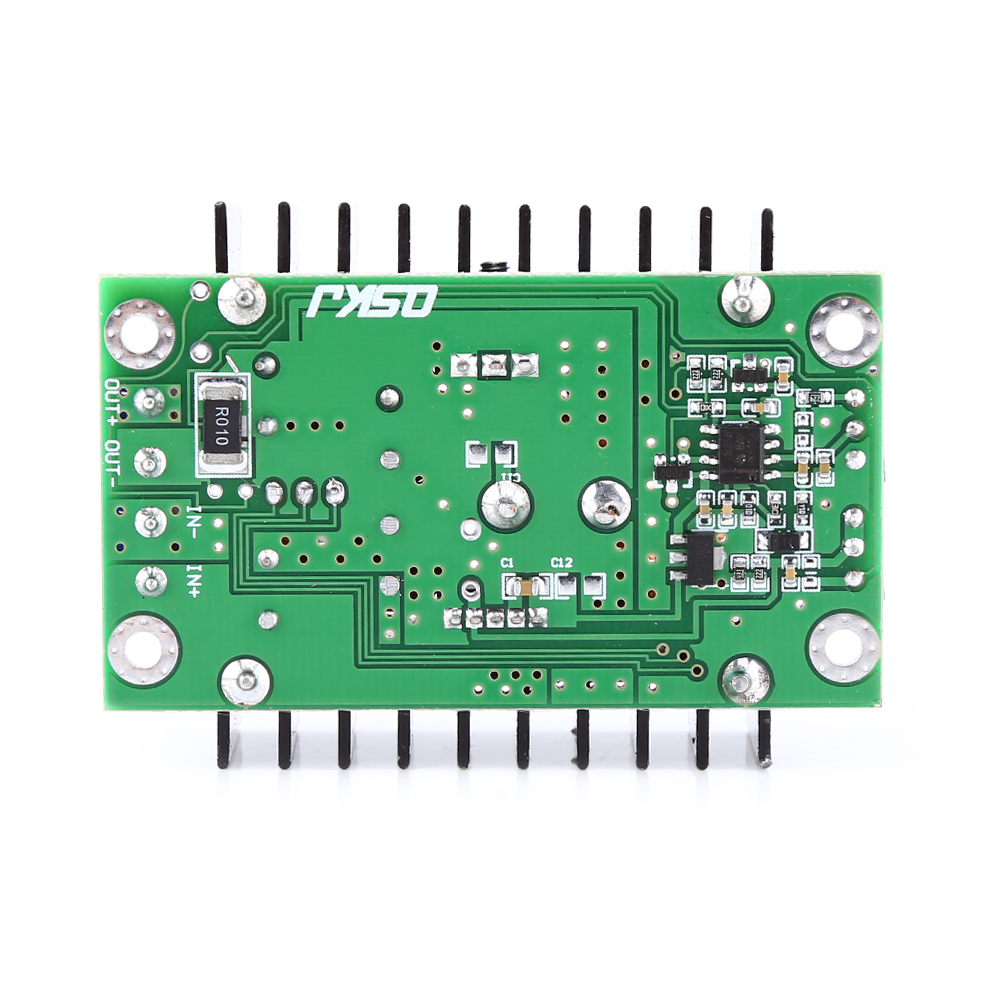

300-w-dc/dc-abwärtswandlermodul (buck-modul) 7 V 40 V Auf 0,8 V 28 V

1. Der Strom der Kontrollleuchte beträgt 0,1 des Ladestroms und zeigt den Ladezustand an. 2. Spezielle ICs und hochpräzise Abtastwiderstände gewährleisten einen stabilen Konstantstrom und sind optimal für LED-Treiber geeignet. 3. Vier Hochfrequenzkondensatoren reduzieren die Restwelligkeit und verbessern die Stabilität. 4. Die Spule mit großem Stahlkern und doppelter Kupferverdrahtung optimieren den Wirkungsgrad und reduzieren die Wärmeentwicklung. 5. Weit verbreitet für Hochleistungs-LED-Treiber, Lithium- oder Bleiakkus, Niederspannungs-Netzteile, 6-V-, 12-V-, 14-V- und 24-V-Akkuladung sowie geregelte Netzteile. Die Spule mit großem Kern aus Sendust und doppelter Kupferverdrahtung verbessert den Wirkungsgrad und reduziert die Wärmeentwicklung. Sie findet breite Anwendung in Hochleistungs-LED-Ansteuerungen, Lithium- oder Bleiakkumulatoren, Niederspannungs-Systemstromversorgungen sowie in 6-V-, 12-V-, 14-V- und 24-V-Akkus zum Laden und als geregelte Stromversorgung. Bei einer Temperatur der Leistungsröhre über 65 °C ist ein Lüfter zur besseren Wärmeableitung erforderlich. Technische Daten: Typ: Nicht isolierter Abwärtswandler (DC/DC), Eingangsspannung: 7 V bis 40 V DC, Ausgangsspannung: 0,8 V bis 28 V DC (stufenlos einstellbar), Ausgangsstrom: 0,2 A bis 8 A (einstellbar, < 6 A bei 24 V bis 12 V), 8 A empfohlen, minimale Spannungsdifferenz: 1 V, maximale Ausgangsleistung: 300 W. Umwandlungseffizienz 95 % Frequenz 300 kHz Ausgangswelligkeit 20 M Bandbreite Ausgangskurzschlussschutz Ja (Konstantstrom) Verpolungsschutz Nein Ausgangsrückflussschutz Nein Verdrahtungsmethode Klemmen Leerlaufstrom 20 mA (24 V Schalter, 12 V) Lastregelung ± 1 % (konstant) Spannungsregelung ± 1 % Dynamische Ansprechgeschwindigkeit 5 % 200 µs Potentiometereinstellung Im Uhrzeigersinn zum Erhöhen und gegen den Uhrzeigersinn zum Verringern Betriebstemperatur -40 ℃ bis +85 ℃ Kontrollleuchte Rote Farbe beim Laden; Grüne Farbe: Ladevorgang abgeschlossen oder keine Last. Konstantstrom- und Konstanttemperaturgenauigkeit < 5 %, 5 A von 25 °C bis 60 °C. Ausgangskurzschlussschutz: Ja (Konstantstrom). Verpolungsschutz: Nein. Rückstromschutz am Ausgang: Nein. Abmessungen: 64 x 47 x 23,5 mm. Anleitung: Akkuladung: 1. Stellen Sie sicher, dass Sie die benötigte Ladeerhaltungsspannung und den Ladestrom des Akkus sowie die Eingangsspannung des Moduls kennen. 2. Stellen Sie die Ausgangsspannung mit dem Konstantspannungspotentiometer auf ca. 5 V ein. 3. Messen Sie mit einem Multimeter im 8-A-Strombereich den Ausgangskurzschlussstrom und stellen Sie den Ausgangsstrom mit dem Strompotentiometer auf den gewünschten Ladestrom ein. 4. Stellen Sie die Ausgangsspannung mit dem Konstantspannungspotentiometer auf die Ladeerhaltungsspannung ein. 5. Schließen Sie den Akku an und testen Sie den Ladevorgang. (Schritte 1–4: Anschluss von Eingang und Ausgang des Leistungsmoduls) (Leerlauf: Batterie nicht anschließen.) LED-Konstantstromtreiber: 1. Stellen Sie sicher, dass der Betriebsstrom und die maximale Betriebsspannung der anzusteuernden LED bekannt sind. 2. Stellen Sie die Ausgangsspannung mit dem Konstantspannungspotentiometer auf ca. 5 V ein. 3. Messen Sie mit einem Multimeter im 8-A-Bereich den Kurzschlussstrom am Ausgang und stellen Sie den Stromregler so ein, dass der Ausgangsstrom dem erwarteten LED-Betriebsstrom entspricht. 4. Stellen Sie die Ausgangsspannung mit dem Konstantspannungspotentiometer so ein, dass sie der maximalen LED-Betriebsspannung entspricht. 5. Schließen Sie die LED an und testen Sie die Funktion. (Schritte 1, 2, 3 und 4: Anschluss des Leistungsmoduls an den Eingang; im Leerlaufbetrieb ist die LED nicht angeschlossen.) Lieferumfang: 1 x Modul
