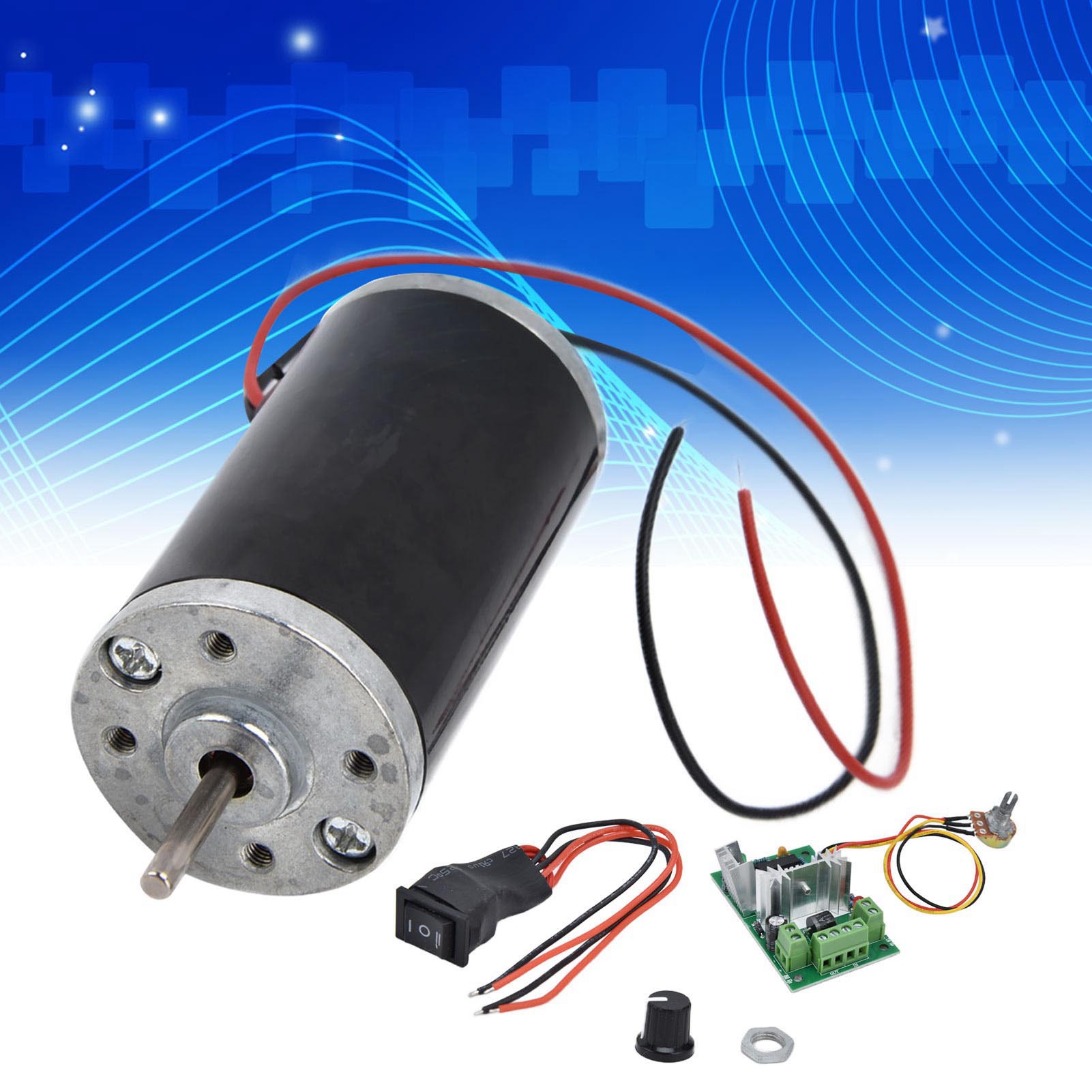

31zy Permanentmagnet-gleichstrommotor, Hochleistungs-miniaturmotor, Vorwärts-/rückwärts-drehzahlregler, 12 V, 4000 U/min

Willkommen in unserem Shop! Dieses Set enthält einen Permanentmagnet-Gleichstrommotor und einen CCM2-Drehzahlregler für präzise Steuerung. Der Gleichstrommotor ist präzisionsgefertigt, magnetisch behandelt und isoliert, was einen stabilen und zuverlässigen Betrieb gewährleistet. Er bietet hohes Drehmoment, geringe Geräuschentwicklung und konstante Leistung. Seine verschleißfesten Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer. Die Wicklung aus reinem Kupferdraht reduziert Wärmeentwicklung und Verluste. Der Motor kann mit einer Steuerung zur Drehzahlregelung und zur Einstellung der Drehrichtung (im Uhrzeigersinn/gegen den Uhrzeigersinn) verwendet werden. **Motordetails:** - Typ: Permanentmagnet-Gleichstrommotor - Modell: 31ZY - Nennspannung: 6–24 V - Parameter (abhängig von der gewählten Drehzahl): - Betriebsspannung: 6 V, 12 V, 12 V, 24 V, 24 V, 24 V - Leerlaufstrom (mA): ≤180, ≤110, ≤350, ≤40, ≤100, ≤200 - Leerlaufdrehzahl (U/min): 4000, 4000, 8000, 3500, 5000, 8000 - Nenndrehmoment (g·cm): 100, 100, 200, 120, 200, 200 - Nenndrehzahl (U/min): 3200, 3200, 6500, 2908, 4000, 6600 - Nennstrom (A): ≤0,8, ≤0,5, ≤1,6, ≤2,3, ≤0,6, ≤1,0 - Blockierdrehmoment (g·cm): ≥500, ≥600, ≥1000, ≥669, ≥850, ≥1200 - Blockierstrom (A): ≤3,3, ≤2,3, ≤6,5, ≤1,06, ≤2,0, ≤4,4 **Details zum CCM2-Regler:** - PWM-Steuerungstechnologie für hohe Effizienz, einen breiten Drehzahlbereich und stabile Leistung. - Verwendet Original-Chips von STMicroelectronics, geprüft auf Spannung, Strom und Funktion. - Betriebsspannung: DC 10–30 V - Steuerleistung: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W, max. 120 W über 24 V - Nennstrom: 3 A, Maximalstrom: 5 A - PWM-Einstellbereich: 5–95 % - Potentiometer: B10 kΩ Widerstand, 20 cm Drahtlänge, 8 mm Öffnung - Ausgangsspannung: ca. 0–100 % der Eingangsspannung - Reglergröße: ca. 74 x 47 x 28 mm - Verwenden Sie das Potentiometer zur Drehzahlregelung und die CW/CCW-Schalter zur Steuerung der Drehrichtung (im Uhrzeigersinn, gegen den Uhrzeigersinn und Stopp). **Lieferumfang:** - 1 Gleichstrommotor - 1 Regler - 1 CW/CCW-Schalter - 1 Knopfkappe - 1 Unterlegscheibe **Hinweise zur Bedienung:** - Stellen Sie sicher, dass der Motor nicht durch Fremdkörper blockiert wird (z. B. Klebstoff in den Lagern). - Vermeiden Sie exzentrische oder hohe Belastungen der Welle. - Lagern oder verwenden Sie den Motor nicht in Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder korrosiven Gasen. - Verwenden Sie zum Löten der Anschlüsse einen Lötkolben. Bei 340 °C ± 40 °C für weniger als 3 Sekunden. - Blockieren Sie die Motorwelle nicht, um eine Überhitzung zu vermeiden. - Versorgen Sie den Motor mit der angegebenen Spannung. - Wenden Sie bei der Installation keine Gewalt auf die Riemenscheiben oder Zahnräder an. - Der Regler hat nur einen Gleichstromeingang; schließen Sie ihn nicht an Wechselstrom an. Beachten Sie die Polarität.
