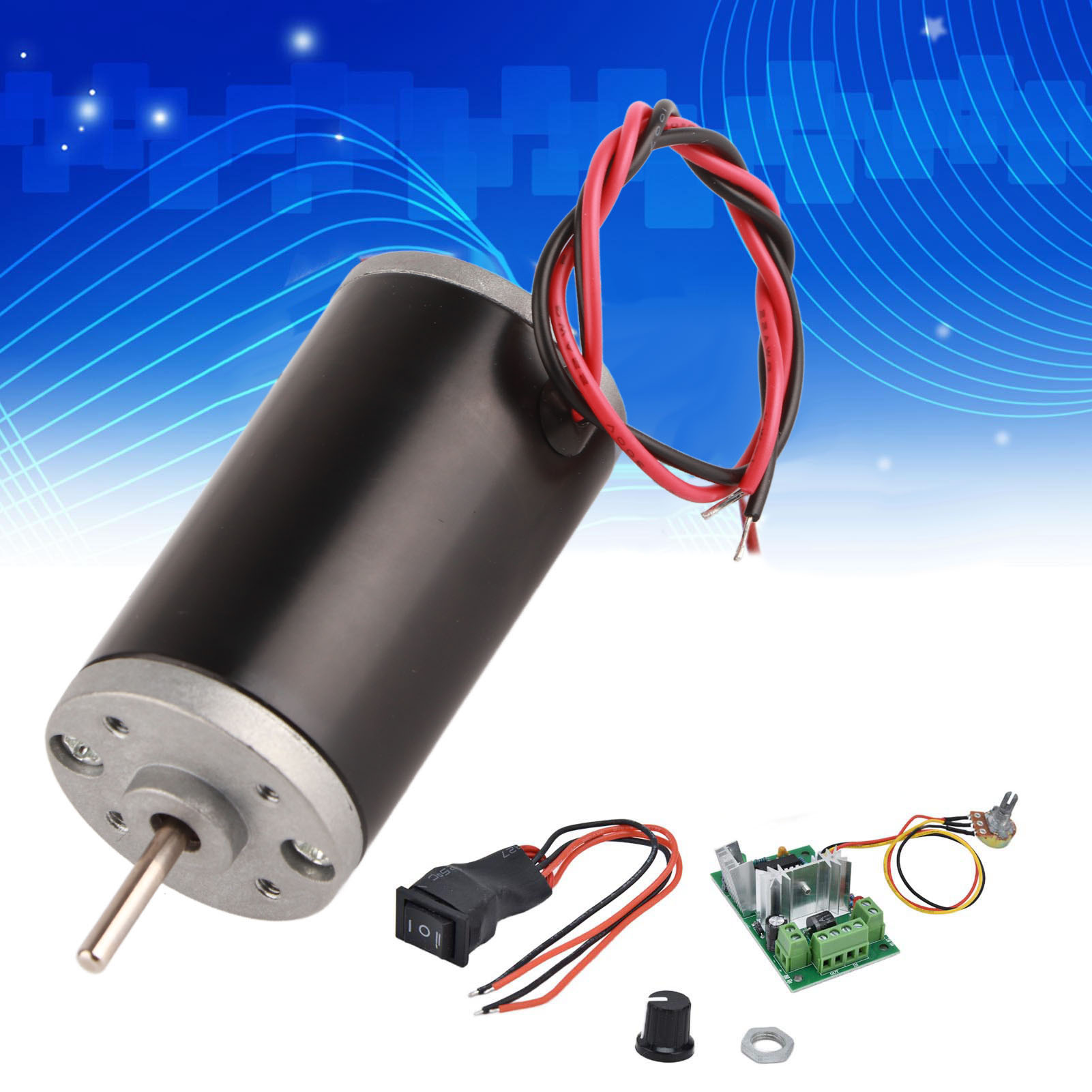

31zy Permanentmagnet-gleichstrommotor, Hochleistungs-miniaturmotor, Vorwärts-/rückwärts-drehzahlregler, 12 V, 8000 U/min

Willkommen in unserem Shop! Dieser Gleichstrommotor wird mit Präzisionsbearbeitung, Magnetmaterialbehandlung und Isolierung gefertigt und gewährleistet so einen stabilen und zuverlässigen Betrieb. Er bietet hohes Drehmoment, geringe Geräuschentwicklung und konstante Leistung. Verschleißfeste Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer des Motors. Die Wicklung aus reinem Kupferdraht sorgt für geringe Wärmeentwicklung und niedrige Verluste. Der Motor kann mit einem Drehzahlregler verwendet werden, um die Drehzahl anzupassen und ihn im Uhrzeigersinn oder gegen den Uhrzeigersinn zu betreiben. Artikeltyp: Permanentmagnet-Gleichstrommotor Modell: 31ZY Typ: Permanentmagnet-Gleichstrommotor Nennspannung: 6–24 V Parameter: (entsprechend der untenstehenden Tabelle, abhängig von der Drehzahl) Betriebsspannung (V) Betriebsspannung (V): 6 V, 12 V, 12 V, 24 V Leerlaufstrom (mA): ≤180, ≤110, ≤350, ≤40, ≤100, ≤200 Leerlaufdrehzahl (U/min): 4000, 4000, 8000, 3500, 5000, 8000 Nenndrehmoment (g·cm): 100, 100, 200 120, 200, 200 Nenndrehzahl (U/min): 3200, 3200, 6500, 2908, 4000, 6600 Nennstrom (A): ≤0,8, ≤0,5, ≤1,6, ≤2,3, ≤0,6, ≤1,0 Blockierdrehmoment (g·cm): ≥500, ≥600, ≥1000, ≥669, ≥850, ≥1200 Strom bei blockiertem Rotor (A): ≤3,3, ≤2,3, ≤6,5, ≤1,06, ≤2,0, ≤4,4 CCM2 Drehzahlregler für Gleichstrommotoren, CW/CCW-Steuerung Dieser Regler nutzt PWM-Drehzahlregelung und bietet hohe Umwandlungseffizienz, einen großen Drehzahlbereich und stabile Leistung. Er verwendet importierte Original-Chips von STMicroelectronics und wurde vor dem Versand auf Spannung, Strom und Funktion geprüft. Die Schaltung ist zuverlässig. Technische Parameter: Modell: CCM2 Betriebsspannung: DC 10–30 V Steuerleistung: 12 V x 3 A = 36 W, 24 V x 3 A = 72 W, über 24 V, max. 120 W Nennstrom: 3 A Maximalstrom: 5 A PWM-Zyklus-Einstellbereich: 5–95 % Potentiometer: B10K Widerstand, 20 cm Kabellänge, 8 mm Öffnung Ausgangsspannung: ca. 0–100 % der Eingangsspannung Reglergröße: ca. 74 x 47 x 28 mm Das Potentiometer dient zur Drehzahlregelung. Die CW/CCW-Schalter steuern die Drehrichtung (im Uhrzeigersinn, gegen den Uhrzeigersinn und Stopp). Hinweise: Motor: 1. Stellen Sie sicher, dass der Motor nicht durch Fremdkörper blockiert wird, z. B. durch Klebstoff, der in die Lager eingedrungen ist. 2. Die Wellendrehung kann die Lebensdauer beeinflussen; stellen Sie sicher, dass die Last innerhalb der Spezifikationen liegt und vermeiden Sie Überlastung. 3. Vermeiden Sie starke exzentrische Lasten. 4. Lagern Sie den Motor nicht bei hohen Temperaturen, extremer Luftfeuchtigkeit oder in korrosiven Gasen. 5. Betreiben Sie den Motor nicht unter Bedingungen mit hohen Temperaturen und hoher Luftfeuchtigkeit. 6. Verwenden Sie beim Löten der Anschlüsse eine Temperatur von 340 °C ± 40 °C für weniger als 3 Sekunden. 7. Blockieren Sie die Motorwelle nicht, um eine schnelle Überhitzung zu vermeiden. 8. Die Motorqualität kann beeinträchtigt werden, wenn die Anweisungen nicht befolgt werden. 9. Verwenden Sie die angegebene Leistung und beachten Sie die Grenzwerte. 10. Bei der Montage von Riemenscheiben oder Zahnrädern übermäßigen Druck vermeiden. 11. Schrauben nicht zu fest anziehen, um Kontakt mit dem Rotor zu verhindern. Regler: 1. Der Eingang ist Gleichstrom (DC); nicht direkt an Wechselstrom (AC) anschließen. 2. Die Plus- und Minuspolklemmen dürfen nicht vertauscht werden. 3. Die Drehrichtung des Motors kann durch Ändern der Kabelbelegung umgekehrt werden. 4. Mit dem Potentiometer wird das Tastverhältnis und damit die Drehzahl angepasst. Lieferumfang: 1 x Motor, 1 x Regler, 1 x CW/CCW-Schalter, 1 x Druckknopfkappe, 1 x Unterlegscheibe
