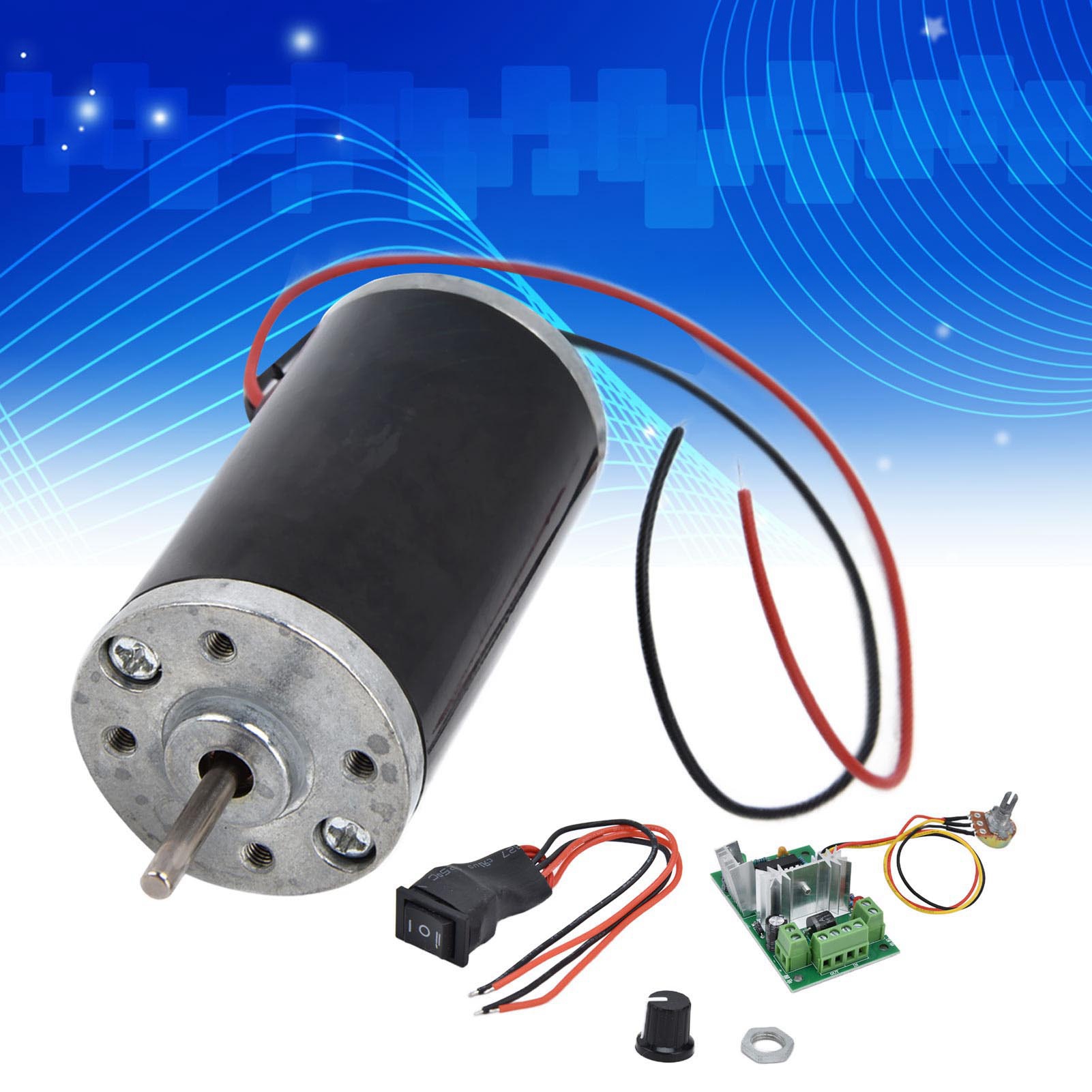

31zy Permanentmagnet-gleichstrommotor, Hochleistungs-miniaturmotor, Vorwärts-/rückwärts-drehzahlregler, 24 V, 5000 U/min

Willkommen in unserem Shop! Entdecken Sie unsere Gleichstrommotor- und Drehzahlregler-Einheit, die für zuverlässige Leistung und lange Lebensdauer entwickelt wurde. **Motormerkmale:** - Präzisionsbearbeitung, Magnetbehandlung und Isolierung für einen stabilen Betrieb. - Hohes Drehmoment bei geringer Geräuschentwicklung und stabiler Leistung. - Verschleißfeste Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer. - Wicklung aus reinem Kupferdraht für geringe Wärmeentwicklung und reduzierte Verluste. - Kompatibel mit einem Drehzahlregler für bidirektionale Drehung (im und gegen den Uhrzeigersinn). **Motorspezifikationen:** - Typ: Permanentmagnet-Gleichstrommotor - Modell: 31ZY - Nennspannung: 6–24 V - Parameter je nach Spannung (Tabelle unten): | Betriebsspannung (V) | 6 V | 12 V | 12 V | 24 V | 24 V | 24 V | |-------------------------------|----|-----|-----|-----|-----|-----| | Leerlaufstrom (mA) | ≤180 | ≤110 | ≤350 | ≤40 | ≤100 | ≤200 | | Leerlaufdrehzahl (U/min) | 4000 | 4000 | 8000 | 3500 | 5000 | 8000 | | Nenndrehmoment (g·cm) | 100 | 100 | 200 | 120 | 200 | 200 | | Nenndrehzahl (U/min) | 3200 | 3200 | 6500 | 2908 | 4000 | 6600 | | Nennstrom (A) | ≤0,8 | ≤0,5 | ≤1,6 | ≤2,3 | ≤0,6 | ≤1,0 | | Blockierdrehmoment (g·cm) | ≥500 | ≥600 | ≥1000 | ≥669 | ≥850 | ≥1200 | | Blockierstrom (A) | ≤3,3 | ≤2,3 | ≤6,5 | ≤1,06 | ≤2,0 | ≤4,4 | **CCM2-Reglermerkmale:** - PWM-Drehzahlregelung für hohe Effizienz und einen breiten Drehzahlbereich. - Verwendet Original-Chips von STMicroelectronics, geprüft auf Spannung, Strom und Funktion. - Betriebsspannung: DC 10–30 V - Steuerleistung: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W, max. 120 W (über 24 V) - Nennstrom: 3 A, Maximalstrom: 5 A - PWM-Einstellbereich: 5–95 % - Potentiometer: B10K-Widerstand, 20 cm Zuleitung, 8 mm Rastermaß - Ausgangsspannung: ca. 0–100 % der Eingangsspannung - Reglergröße: ca. 74 x 47 x 28 mm / 3 x 2 x 1,1 Zoll - Potentiometer zur Drehzahlregelung; CW/CCW-Schalter zur Richtungssteuerung und zum Stoppen. **Lieferumfang:** - 1 x Motor - 1 x Regler - 1 x CW/CCW-Schalter - 1 x Knopfkappe - 1 x Unterlegscheibe **Anwendungshinweise:** - Stellen Sie sicher, dass der Motor nicht blockiert wird. Achten Sie darauf, dass kein Klebstoff in die Lager gelangt. - Stellen Sie sicher, dass die Last den Spezifikationen entspricht, um eine Überlastung zu vermeiden. - Lagern Sie den Motor nicht in Umgebungen mit hohen Temperaturen oder extremer Luftfeuchtigkeit. - Verwenden Sie beim Löten der Anschlüsse eine Temperatur von 340 °C ± 40 °C für weniger als 3 Sekunden. - Der Regler akzeptiert nur Gleichstrom; schließen Sie ihn nicht an eine Wechselstromquelle an. - Beachten Sie die Polarität der Gleichstromversorgung, um eine Beschädigung des Reglers zu vermeiden. - Passen Sie die Drehrichtung gegebenenfalls durch Ändern der Drahtreihenfolge an.
