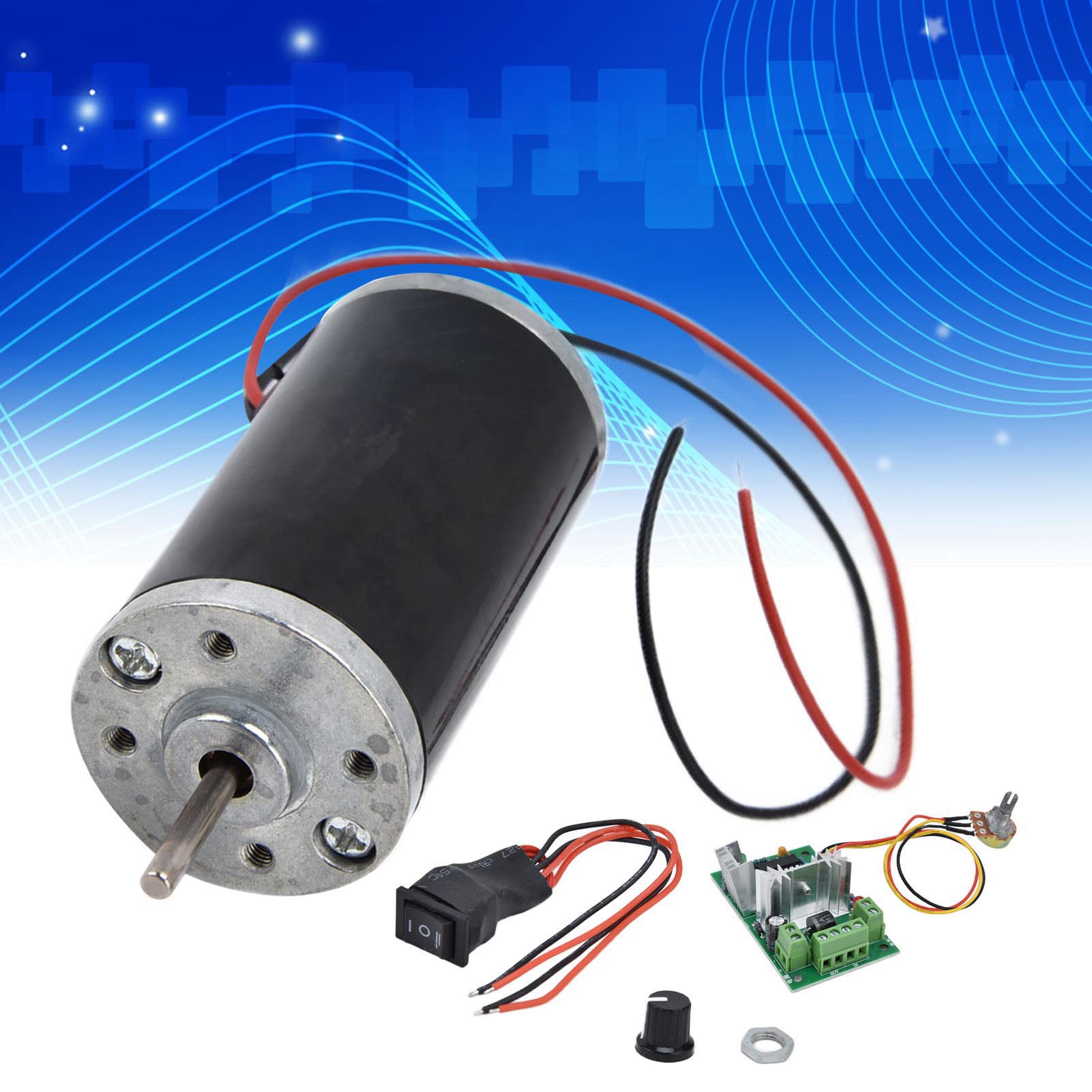

31zy Permanentmagnet-gleichstrommotor, Hochleistungs-miniaturmotor, Vorwärts-/rückwärts-drehzahlregler, 6 V, 4000 U/min

Willkommen in unserem Shop! Dieses Set beinhaltet einen Permanentmagnet-Gleichstrommotor und einen Drehzahlregler für zuverlässigen und vielseitigen Betrieb. Der Motor zeichnet sich durch präzise Bearbeitung, Magnetisierung und Isolierung aus und gewährleistet so einen stabilen und zuverlässigen Lauf. Er bietet ein hohes Drehmoment bei geringer Geräuschentwicklung und gleichbleibender Leistung. Verschleißfeste Metallzahnräder verhindern Zahnbruch und verlängern die Lebensdauer. Die Wicklung aus reinem Kupferdraht reduziert Wärmeentwicklung und Verluste. Der Motor kann mit einem Drehzahlregler kombiniert werden, um die Drehzahl zu steuern und die Drehrichtung (im und gegen den Uhrzeigersinn) zu ermöglichen. **Technische Daten des Motors:** - Typ: Permanentmagnet-Gleichstrommotor, Modell 31ZY - Nennspannung: 6–24 V (gemäß der untenstehenden Tabelle) - Parameter (entsprechend der angegebenen Drehzahl): - Betriebsspannung: 6 V, 12 V, 12 V, 24 V, 24 V, 24 V - Leerlaufstrom (mA): ≤180, ≤110, ≤350, ≤40, ≤100, ≤200 - Leerlaufdrehzahl (U/min): 4000, 4000, 8000, 3500, 5000, 8000 - Nenndrehmoment (g·cm): 100, 100, 200, 120, 200, 200 - Nenndrehzahl (U/min): 3200, 3200, 6500, 2908, 4000, 6600 - Nennstrom (A): ≤0,8, ≤0,5, ≤1,6, ≤2,3, ≤0,6, ≤1,0 - Blockierdrehmoment (g·cm): ≥500, ≥600, ≥1000, ≥669, ≥850, ≥1200 - Blockierstrom (A): ≤3,3, ≤2,3, ≤6,5, ≤1,06, ≤2,0, ≤4,4 **Technische Daten des Reglers (Modell CCM2):** - Betriebsspannung: DC 10–30 V - Steuerleistung: 12 V × 3 A = 36 W, 24 V × 3 A = 72 W, max. 120 W für >24 V - Nennstrom: 3 A, Maximalstrom: 5 A - PWM-Einstellbereich: 5–95 % - Potentiometer: B10K-Widerstand, 20 cm Drahtlänge, 8 mm Öffnung - Ausgangsspannung: ca. 0–100 % der Eingangsspannung - Abmessungen: ca. 74 × 47 × 28 mm - Anwendung: Potentiometer zur Drehzahlregelung; CW/CCW-Schalter zur Richtungssteuerung und zum Stoppen **Lieferumfang:** - 1 x Motor - 1 x Regler - 1 x CW/CCW-Schalter - 1 x Knopfkappe - 1 x Unterlegscheibe **Wichtige Hinweise:** Für den Motor: - Stellen Sie sicher, dass keine Gegenstände die Rotation behindern, z. B. Klebstoff, der in die Lager eingedrungen ist. - Überprüfen Sie, ob die Last innerhalb der Spezifikationen liegt, um eine Überlastung zu vermeiden. - Vermeiden Sie exzentrische und hohe Radiallasten. - Lagern Sie den Motor nicht in Umgebungen mit hohen Temperaturen oder extremer Luftfeuchtigkeit oder in korrosiven Gasen. - Betreiben Sie den Motor nicht bei hoher Hitze oder hoher Luftfeuchtigkeit. - Verwenden Sie beim Löten der Anschlüsse eine Temperatur von 340 °C ± 40 °C für weniger als 3 Sekunden, um Verformungen zu vermeiden. - Achten Sie darauf, dass die Motorwelle nicht blockiert, da dies zu einer schnellen Überhitzung führt. - Legen Sie die angegebene Spannung an. - Wenden Sie beim Montieren von Riemenscheiben oder Zahnrädern keine übermäßige Kraft an. - Ziehen Sie die Schrauben nicht zu fest an, um einen Kontakt mit dem Rotor zu vermeiden. Für die Steuerung: - Der Eingang ist Gleichstrom (DC); schließen Sie die Steuerung nicht an eine Wechselstromquelle (z. B. 220 V AC) an. - Vertauschen Sie nicht die Plus- und Minuspolklemmen. - Wenn die Drehrichtung nicht stimmt, korrigieren Sie die Verdrahtung. - Mit dem Potentiometer wird das Tastverhältnis zur Drehzahlregelung geändert.
