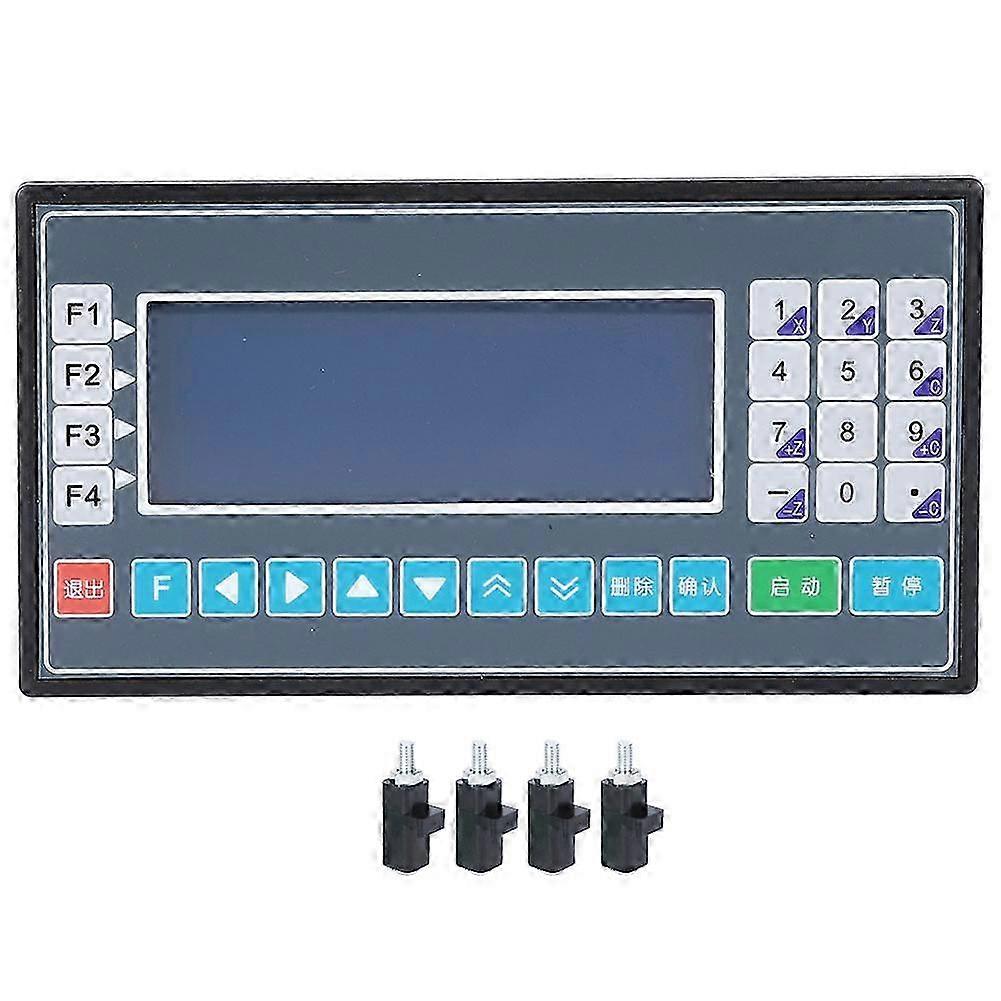

32-bit-cnc-steuerung Für Schrittmotoren, Metallbearbeitungsmaschinen, Zweiachsen, Industrielle Numerische Steuerungssysteme.

Willkommen in unserem Shop! Entdecken Sie unsere CNC-Drehmaschinensteuerung CM35L-10, ein Hochleistungs-Steuerungssystem, das für optimale Präzision und Zuverlässigkeit entwickelt wurde. Diese Steuerung ist ideal für anspruchsvolle Bearbeitungsanwendungen und bietet eine reibungslose und intuitive Bedienung. **Systemkomponenten:** Das System umfasst eine leistungsstarke, schnelle 32-Bit-CPU, einen LCD-Monitor mit einer Auflösung von 192 x 64 Pixeln, einen dedizierten Motion-Control-Chip (Signalausgang: 5-V-Impuls + Richtung) sowie Ein-/Ausgangsanschlüsse mit 14 fotoelektrisch isolierten 24-V-Eingängen und 8 fotoelektrisch isolierten 24-V-Ausgängen mit einem Nennstrom von 500 mA pro Kanal. Das System unterstützt bis zu 480 Programmzeilen und verfügt über ein 28-Tasten-Touchpad für eine einfache Bedienung. **Systemanzeigen:** - Minimale Dateneinheit: 0,001 mm - Maximale Datengröße: 99999,999 mm - Eilganggeschwindigkeitsbegrenzung: 9000 mm/min (mit 0,001-mm-Impuls) - Maximale Verarbeitungsgeschwindigkeit: 9000 mm/min (bei 0,001 mm Impulsäquivalent) - Maximale Impulsausgangsfrequenz: 150 kHz - Anzahl der gesteuerten Achsen: 1 bis 4 Achsen (X, Y, Z, C) - Anzahl der verknüpften Achsen: X-, Y-, Z- und C-Achse für lineare Interpolation; X- und Y-Achse für kreisförmige Interpolation - Elektronisches Getriebe: Zähler 1–99999, Nenner 1–99999 **Hauptfunktionen des Systems:** Die Steuerung unterstützt die Modi Automatik, Manuell, Programm, Parameter, Selbsttest und Optimierung. Sie bietet automatischen Betrieb mit Trockenlauf und Schrittbetrieb sowie manuellen Betrieb für Rechts-/Linkslauf des Motors, programmierte Nullpunktrückführung, mechanische Nullpunktrückführung und Ausgangssteuerung. Zu den Parametern gehören Systemparameterverwaltung, System-Selbsttest, E/A-Einstellungen sowie Benutzer- und Herstellerpasswortverwaltung. Außerdem werden das Bearbeiten, Lesen, Löschen und Speichern von Programmen unterstützt. **Zusätzliche Merkmale:** - Direkte Ausgangsschnittstelle auf der Rückseite, wodurch der Bedarf an Übertragungskarten reduziert wird; Die rückseitigen Klemmenblöcke ermöglichen eine direkte, übersichtliche und komfortable Verdrahtung und senken so die Kosten. Isolierte E/A-Ports mit einer Ausgangskapazität von bis zu 1 A gewährleisten die Trennung zwischen den Ein-/Ausgangsports und dem System. Die Stromversorgung kann über ein USB-Kabel erfolgen, um die Übertragung des Startbildschirms und der Programme sowie das Anlernen und den Betrieb zu vereinfachen. 20 Steuerbefehle, mit externem Handbuch zur Unterstützung von Motorsteuerung im Uhrzeigersinn/gegen den Uhrzeigersinn, Start, Pause, Alarm, Not-Aus usw. Der Controller verwendet eine leistungsstarke 32-Bit-CPU mit einem Antriebssystem, das einen Schrittmotor oder Servomotor mit Unterteilung verwendet, und ist mit einem LCD-Bildschirm und einem vollständig geschlossenen Touch-Tastenfeld ausgestattet. Das System bietet hohe Zuverlässigkeit, hohe Präzision, geringe Geräuschentwicklung und einfache Bedienung. **Lieferumfang:** - 1 x Controller - 1 x Zubehörset **Optionale Ausführungen:** Erhältlich als 1-, 2-, 3- oder 4-Achsen-Version (optional). Dieses Produkt enthält sämtliches notwendige Zubehör für die sofortige Installation und Inbetriebnahme. Wir garantieren ein erstklassiges Produkt, das Ihren professionellen Anforderungen gerecht wird.
