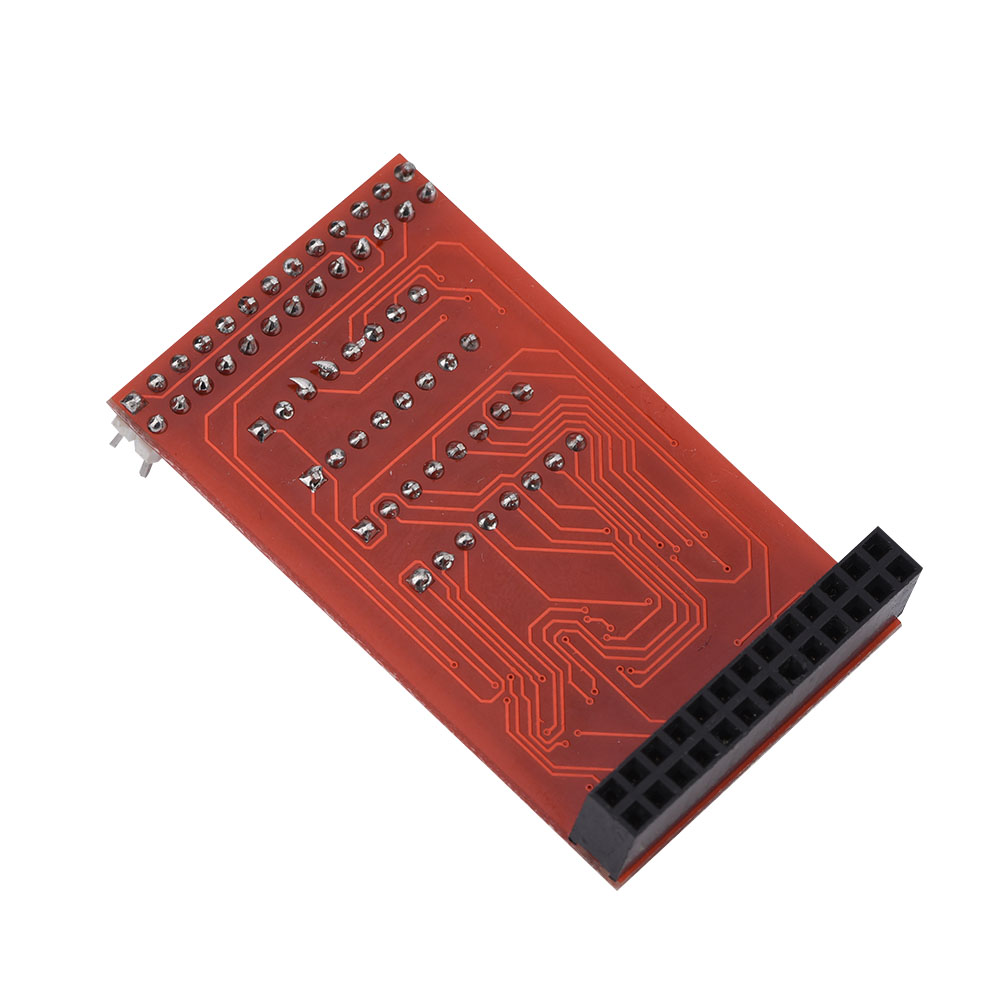

32-bit-gpio-erweiterungsmodul, 8-bit-ein-/ausgangs-i/o-erweiterungsadaptermodul Für Raspberry Pi

1. 32 I/O-Erweiterung: Diese kaskadierbare Erweiterungskarte unterstützt 32 I/O-Erweiterungen. 2. Unbegrenzte Verbindungen: Das I/O-Erweiterungsadaptermodul kann mit beliebig vielen identischen Modulen verbunden werden. 3. Wiring PI API-Codebeispiel: Die Wiring PI API und Codebeispiele sind enthalten. Stabile Verbindung: Die SPI-Schnittstelle gewährleistet eine stabile und reibungslose Verbindung. 8-Bit-Ein-/Ausgabe: Die Verwendung von 8-Bit-Serielleingängen und 8-Bit-Seriell-/Parallel-Ausgängen gewährleistet eine äußerst stabile Datenübertragung ohne Blockierungen oder Unterbrechungen. Anschlüsse: – für Raspberry Pi 2x13 Ports – für Raspberry Pi 2x13 Ports kaskadiert – erweiterte I/O-Ports Q0–Q31 Spezifikationen: Betriebsspannung: 2,4 V – 5 V I/O-Spannung: 3,3 V 32 erweiterte unidirektionale I/Os Anschluss über SPI Offset-Frequenz von 100 MHz (typisch) 8-Bit-Seriell-Eingang 8-Bit-Seriell- oder Parallel-Ausgang Spezifizierter Temperaturbereich: -40 °C bis +85 °C und -40 °C bis +125 °C Typische Anwendungen: Ansteuerung von Rasteranzeigen, Digital Signage und LED-Matrizen Verwendung: Stecken Sie das Modul gemäß der Siebdruckmarkierung „RPI IN“ ein. Achten Sie auf die korrekte Einsteckrichtung. Das Modul muss entgegengesetzt zur Raspberry Pi-Platine eingesetzt werden. Die acht 4-poligen Anschlüsse des Moduls entsprechen den erweiterten I/O-Ports Q0–Q31 und können über Dupont-Kabel mit Peripheriegeräten verbunden werden. Der mit „EXT“ gekennzeichnete Anschluss in der Nähe des Siebdrucks ermöglicht die Erweiterung der I/O-Kapazitäten des Raspberry Pi. Der Benutzer kann anschließend zusätzliche Module oder identische Module in Kaskade anschließen. Lieferumfang: 1 I/O-Erweiterungsmodul
