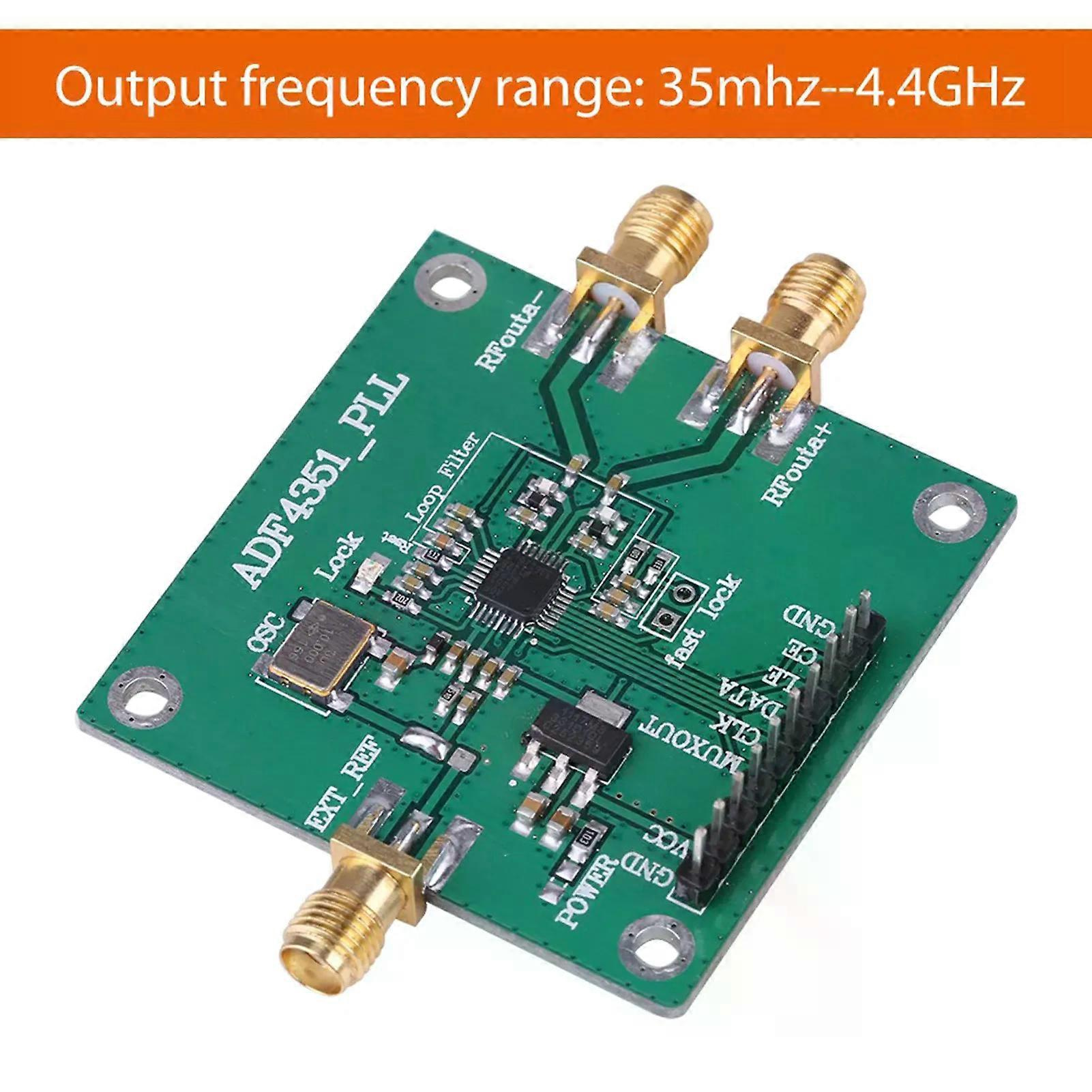

35–44 GHz ADF4351-PLL HF-Signalquelle, Phasenregelschleife, Frequenzsynthesizer, ADF4351-Entwicklungsboard 35–4,4 GHz HF-Signalquelle, Phasenregelschleife, Frequenzsynthesizer, ADF4351-Entwicklungsboard Eigenschaften: Dieses ADF4351-Signalquellen-Entwicklungsboard verfügt über ein durchdachtes Leiterplattenlayout. Es kann über die offizielle Software des Hauptrechners gesteuert werden. Alle Steuerpins sind für eine komfortable Bedienung herausgeführt. Standardmäßig ist ein aktiver 25-MHz-Quarzoszillator mit einer Toleranz von ±50 ppm verbaut. Die serielle Dreidraht-Schnittstelle führt zu den Steuerpins und dem Sperrpin und ermöglicht so alle Funktionen, einschließlich Frequenzdurchlauf und Frequenzsprungverfahren. Spezifikationen: Ausgangsfrequenzbereich: 35 MHz – 4,4 GHz Versorgungsspannung: 4–9 V (5 V DC) Ausgangssignal: 2,2 GHz – 4,4 GHz Sinuswelle (Grundfrequenz) 35 MHz – 2,2 GHz Rechteckwelle (Grundfrequenzteilung) Ausgangssignal: Ausgangsgeschwindigkeit, Signalstärke: + 5 dBm (programmierbar) HF-Anschluss: SMA-Buchse Steuerschnittstelle: Dreidraht-SPI-Bus Referenztakt: 10,000 MHz (Standard), über die Schnittstelle an einen externen SMA-Anschluss Größe: ca. 4,8 x 4,9 cm Gewicht: 15 g Anschluss: Das Modul kann an die Mikrocontroller-Module LCD1602 und LCD12864 angeschlossen werden (direktes Einstecken möglich), was die Software-Fehlerbehebung erleichtert. Beide Module verfügen über eine Sperranzeige. Die Pins entsprechen Folgendem: 1. GND ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ GND 2. VDD (5V) ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ VCC 3. VO ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ NC (leer) 4.RS ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ NC (leer) 5.R / W ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ MUXOUT 6.EN ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ CLK 7.DB0 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ DATA 8.DB1 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ LE 9.DB2 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ CE (mit 10 kΩ Pullup) 10,DB3 ‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ GND (nicht belegen) Referenztakt: Das Standard-Referenztaktsignal (10,000 MHz) ist der aktive Takt. Alternativ kann ein externes Referenztaktsignal verwendet werden. In diesem Fall muss die Dreipolverbindung mit einem Lötkolben modifiziert werden, um das externe Referenzsignal EXT_REF anzuschließen. HF-Ausgang: Zur einfacheren Verwendung ist standardmäßig ein Breitbandausgang mit zwei Differenzsignalen vorgesehen. Ein Ausgang kann zur Signalausgabe, der andere zur Überwachung verwendet werden. Lieferumfang: 1 x ADF4351 HF-Signalquellen-Frequenzsynthesizer Hinweis: Bitte beachten Sie, dass Die neue und die alte Version dieses Produkts werden nach dem Zufallsprinzip versendet. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, BEVOR Sie bestellen.
