36v-batteriebetriebener Infrarot-lichtschranken-außensensor Für Automatische Tore Und Garagentore

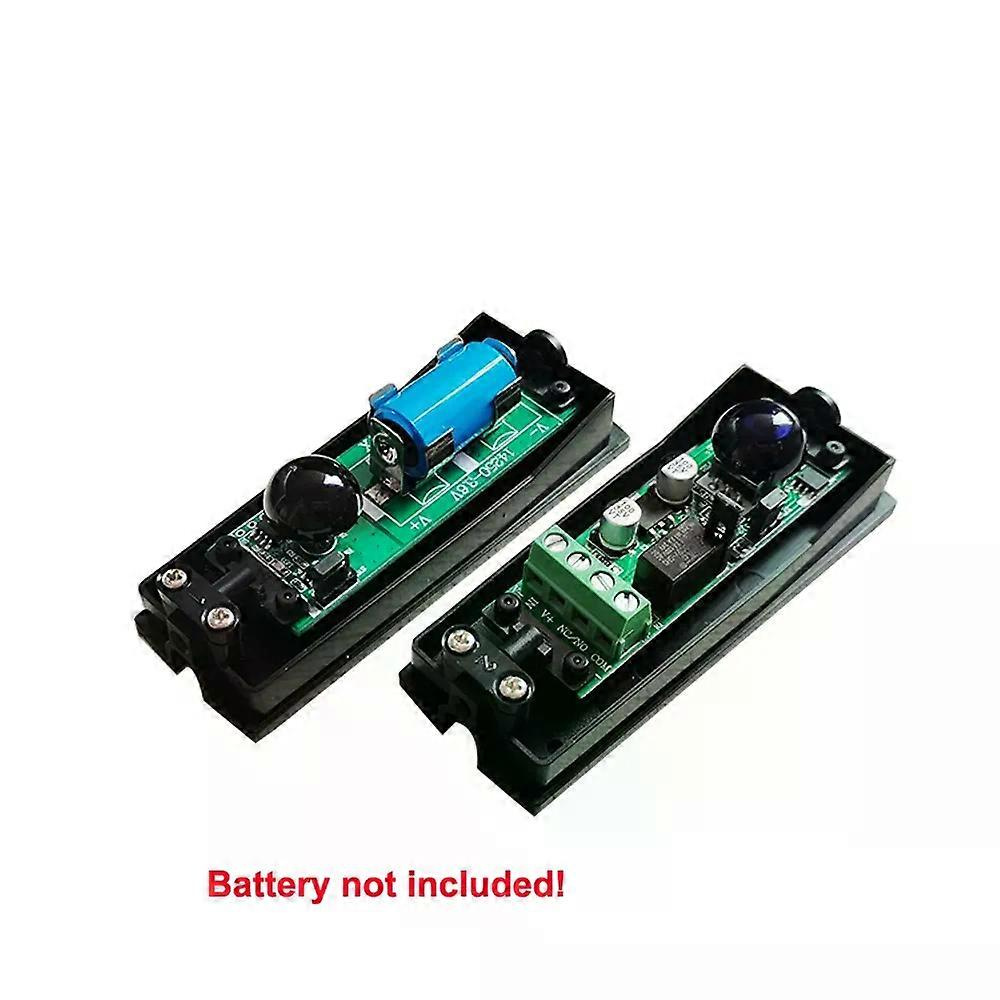

36V-Batteriebetriebener Infrarot-Lichtschrankensensor für den Außenbereich, automatische Tor- und Garagentorbeleuchtung. Spezifikationen: Betriebsspannung Sender: 3,6 V (14250 Lithium-Batterie, nicht im Lieferumfang enthalten) Empfänger: 12–24 V DC Betriebsstrom Sender: 12 m Relaiskontaktbelastbarkeit: 1 A/30 V DC Abmessungen: 100 × 40 × 35 mm Sicherheitshinweise: 1. Lesen Sie aus Sicherheitsgründen die Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch. 2. Diese Lichtschranke verfügt über keine Sicherung. Stellen Sie daher vor der Installation sicher, dass die Stromversorgung unterbrochen ist. 3. Verwenden Sie dieses System nur, wenn im Betrieb keine Gefahr für Leib und Leben oder Sachwerte besteht und alle Sicherheitsrisiken beseitigt sind. 4. Bitte stellen Sie sicher, dass die Produkte innerhalb des effektiven Arbeitsbereichs verwendet werden. 4.1 Installationsanleitung: Das Empfängermodul J4 in der obigen Abbildung ist der Wahlschalter für Öffner (NO) und Schließer (NC) des Fotozellenschalters. 4.1.1 Wenn der Kurzschlusskondensator auf NO steht, ist der Schalter normalerweise geöffnet. 4.1.2 Wenn der Kurzschlusskondensator auf NC steht, ist der Schalter normalerweise geschlossen. 4.2 Installation: 4.2.1 Die Fotozelle sollte mehr als 20 cm über dem Boden installiert werden (um Reflexionen zu vermeiden), und der Abstand zwischen Sender und Empfänger sollte mehr als 50 cm betragen. 4.2.2 Der Endbenutzer sollte den Fotozellenempfänger so installieren, dass er nicht direktem Sonnenlicht oder anderen starken Lichtquellen (±5°) ausgesetzt ist, um einen stabilen Betrieb der Fotozelle zu gewährleisten. 4.2.3 Vermeiden Sie die Installation anderer Infrarot-Fotozellensender innerhalb der Reichweite des Empfängers. 4.2.4 Wenn der Endbenutzer mehrere Fotozellen in einer geraden Linie installieren muss, können die Empfänger an den beiden Enden und die Sender Rücken an Rücken installiert werden. 4.2.5 Eine stabile Installation verhindert Signalverzerrungen und Fehlfunktionen zwischen Sender und Empfänger durch leichte Vibrationen. 4.2.6 Bei schräger Installation kann der Endbenutzer die Leiterplatte (PCBA) justieren, um eine optimale Installation zu gewährleisten. 4.2.7 Nach der Überprüfung und dem Anschluss der Stromversorgung: Bei Kurzschluss des Kondensators auf NO leuchtet die LED des Sendermoduls nach dem Einlegen der Batterie für 0,5 Sekunden auf und erlischt dann. Die LED des Empfängermoduls leuchtet auf, der Empfängerkontakt ist geschlossen. Bei Ausrichtung von Sender und Empfänger ist die LED des Empfängermoduls aus, der NC/NO-Kontakt leuchtet. Sobald der Sensor von einem Objekt oder einer Person verdeckt wird, leuchtet die LED des Empfängermoduls auf, der NC/NO-Kontakt ist geschlossen. Bei Kurzschluss des Kondensators auf NC verhält sich der NO/NO-Kontakt umgekehrt.
