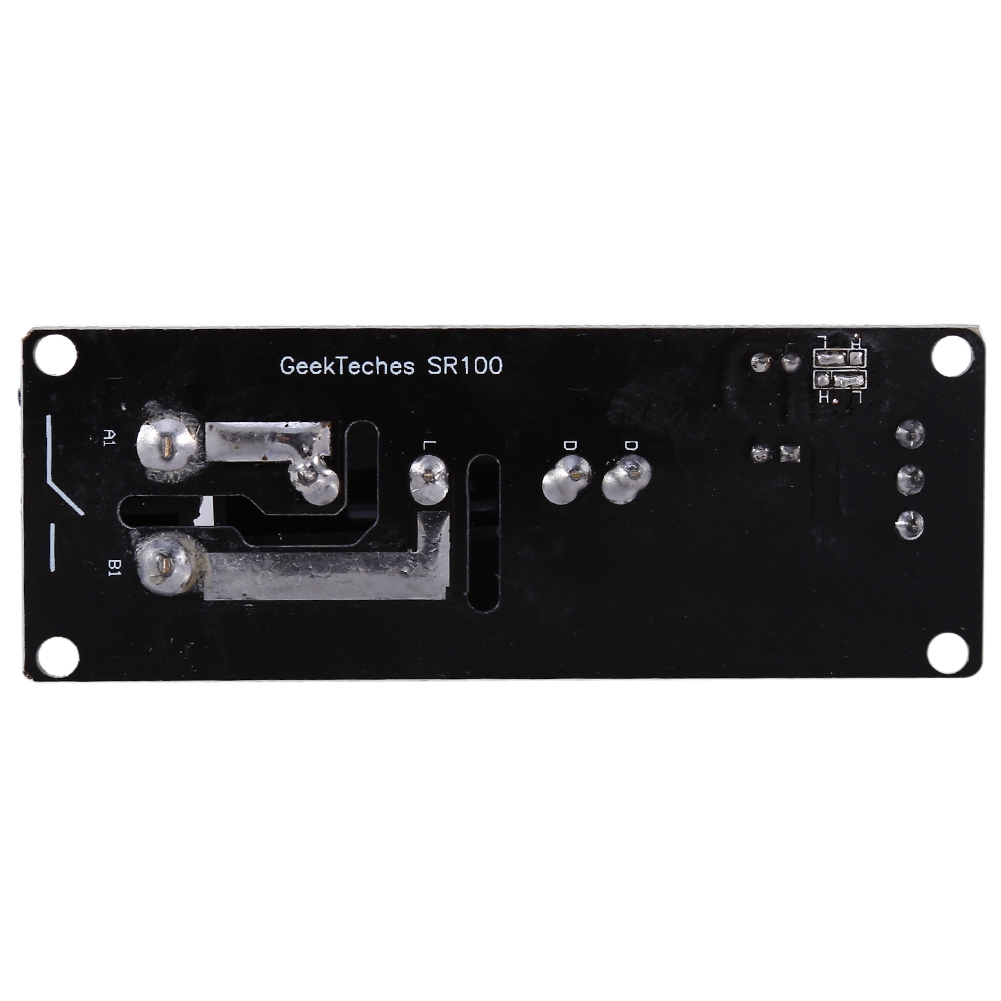

380v 8a 1-kanal-solid-state-relaismodulplatine (ssr-schaltersteuerung)

1. Die Stromversorgung des Moduls sollte Gleichstrom sein, die Spannung sollte der des Relais entsprechen. 2. Komfortable grüne KF301-Eingangsanschlüsse. 3. Sichere KF1000-2P-Ausgangsanschlüsse. 4. Hoher und niedriger Spannungspegel einstellbar. 5. Der Ausgangsspannungsbereich des Relais beträgt 24 V bis 380 V AC. Maximalstrom: 8 A. Beschreibung: Hochspannungsauslösung bedeutet, dass zwischen dem Signaltriggeranschluss (IN) und der Leistungskathode eine Vorwärtsspannung anliegt. Dies ist eine Triggermethode, bei der die Anode der Stromversorgung mit dem Triggeranschluss verbunden wird. Sobald eine Vorwärtsspannung anliegt oder ein bestimmter Triggerwert am Triggeranschluss erreicht wird, schaltet das Relais. Niederspannungsauslösung bedeutet, dass die Spannung zwischen dem Signaltriggeranschluss und der Leistungskathode 0 V beträgt oder die Spannung am Triggeranschluss niedriger ist als die der Leistungsanode. In diesem Fall schaltet das Relais. Üblicherweise wird die Leistungskathode mit dem Triggeranschluss verbunden. Merkmale: 1. Die Stromversorgung des Moduls muss Gleichstrom sein, die Spannung muss der des Relais entsprechen. 2. Der Steuerspannungsbereich des Relais beträgt 24 V bis 380 V AC. Maximalstrom: 8 A. 3. Komfortable grüne KF301-Eingangsanschlüsse. 4. Sichere KF1000-2P-Ausgangsanschlüsse. 5. 380-V-8-A-Halbleiterrelais. Spezifikationen: Eingangsspannungsbereich: 5 V bis 12 V DC. Eingangssteuersignalspannung: Hoher und niedriger Spannungspegel einstellbar (kurzgeschlossene Leiterplatten auf der Rückseite, Standardwert ist der niedrige Spannungspegel). Gewicht: ca. 39 g. Eingangsschnittstelle: DC+/DC-. CH1: 1-Kanal-Relaismodul-Signalauslöser. Lieferumfang: 1 x Relaismodul.
