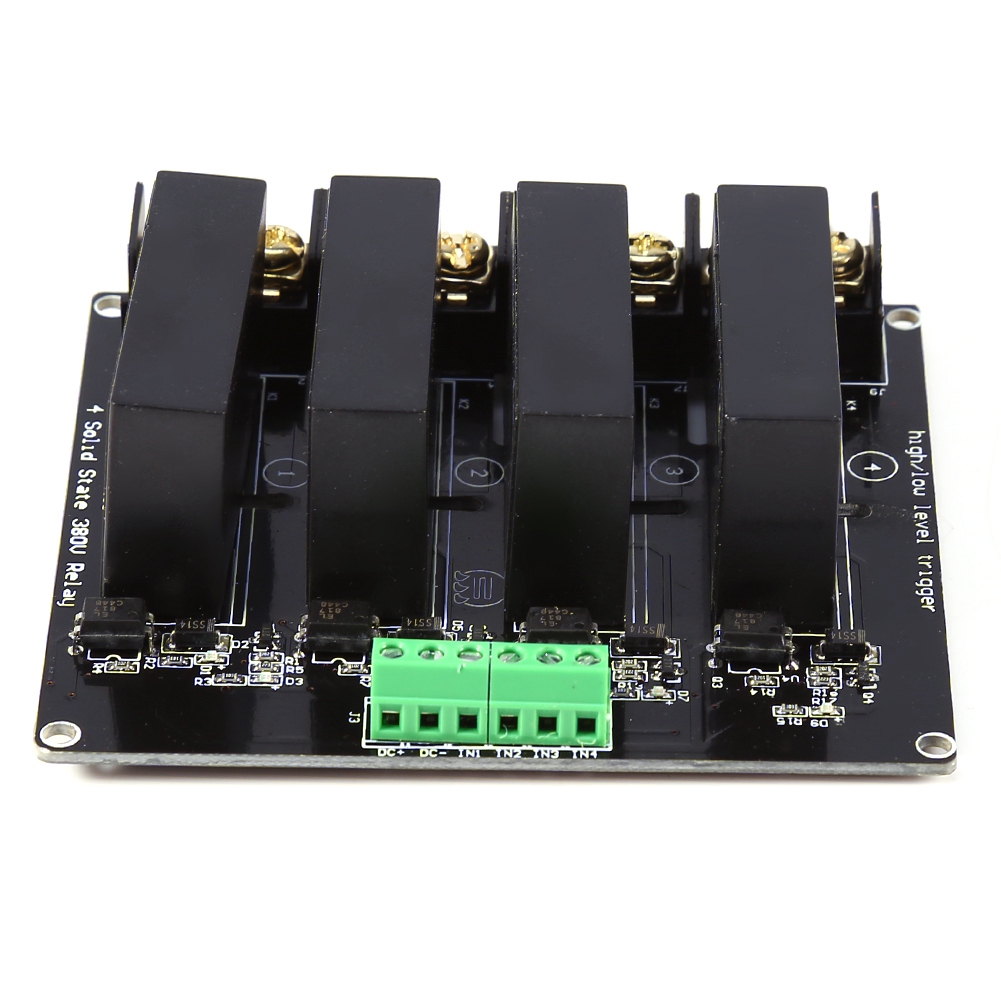

380v 8a 4-kanal-halbleiterrelaismodulplatine (ssr-schaltersteuerung)

1. Die Stromversorgung des Moduls sollte Gleichstrom sein, die Spannung sollte der des Relais entsprechen. 2. Komfortable grüne KF301-Eingangsanschlüsse. 3. Sichere KF1000-2P-Ausgangsanschlüsse. 4. Hoher und niedriger Spannungspegel einstellbar. 5. Der Regelspannungsbereich des Relais beträgt 24 V bis 380 V AC. Maximalstrom: 8 A. Beschreibung: Bei Ansteuerung über einen hohen Spannungspegel liegt eine Vorwärtsspannung zwischen dem Signaltriggeranschluss (IN) und der Leistungskathode an. Die Anode der Stromversorgung wird mit dem Triggeranschluss verbunden. Sobald eine Vorwärtsspannung anliegt oder ein bestimmter Triggerwert am Triggeranschluss erreicht wird, schaltet das Relais. Bei Ansteuerung über einen niedrigen Spannungspegel liegt die Spannung zwischen Signaltriggeranschluss und Leistungskathode bei 0 V oder ist niedriger als die Spannung am Triggeranschluss. In diesem Fall wird das Relais ebenfalls angesteuert. Üblicherweise wird die Leistungskathode mit dem Triggeranschluss verbunden. Merkmale: 1. Die Stromversorgung des Moduls muss Gleichstrom sein, die Spannung muss der des Relais entsprechen. 2. Der Steuerspannungsbereich des Relais beträgt 24 V bis 380 V AC. Maximalstrom: 8 A. 3. Komfortable grüne KF301-Eingangsanschlüsse. 4. Sichere KF1000-2P-Ausgangsanschlüsse. 5. Hoher und niedriger Spannungspegel einstellbar. Spezifikationen: Eingangsspannungsbereich: 5 V bis 12 V DC. Eingangssteuersignalspannung: Hoher und niedriger Spannungspegel einstellbar (kurzgeschlossene Leiterplatten auf der Rückseite, Standardwert ist niedriger Spannungspegel). Gewicht: ca. 148 g. Eingangsschnittstelle: DC+ DC- CH4: 4-Kanal-Relaismodul-Signalauslösung. Lieferumfang: 1 x Relaismodul.
