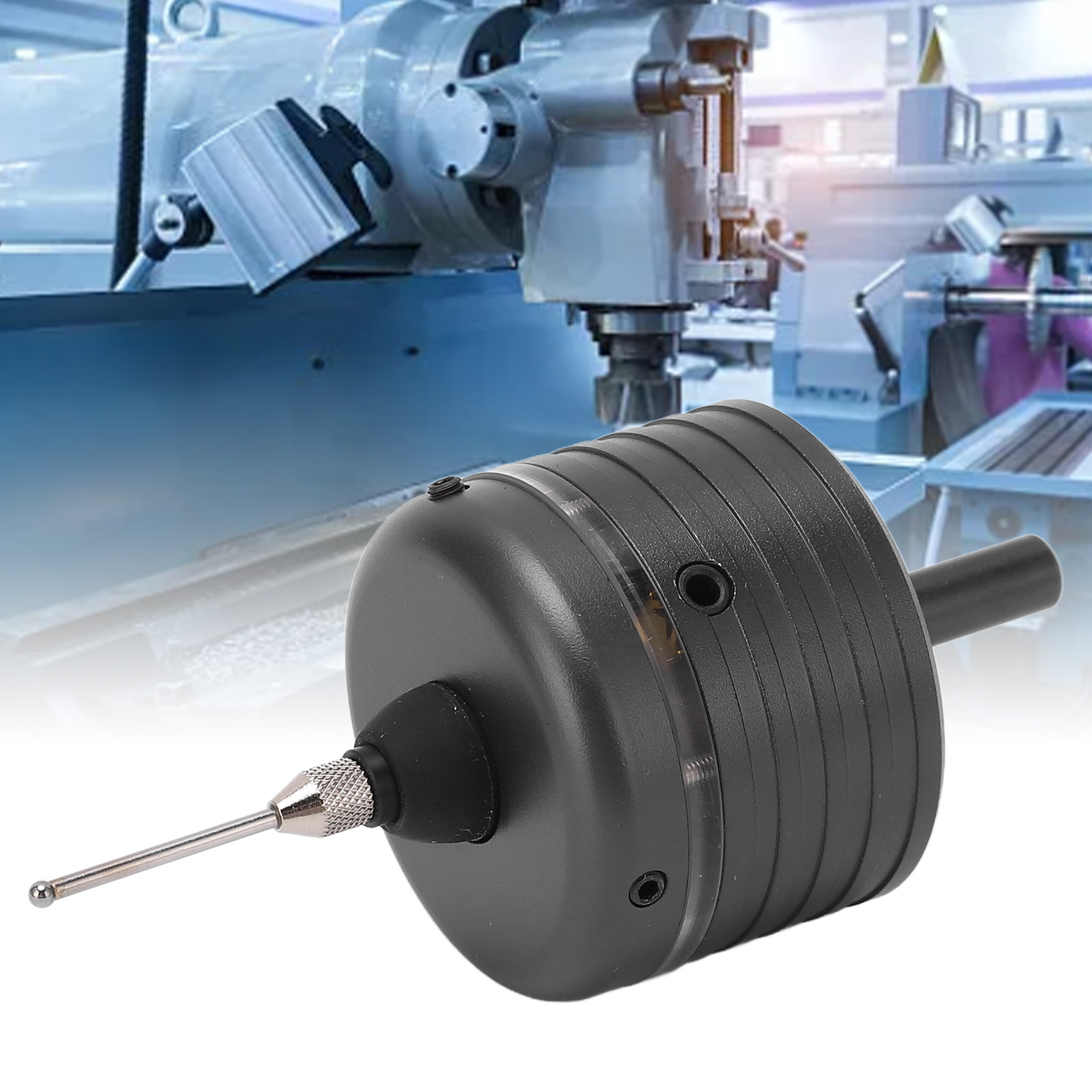

3d-kantenpositioniersystem Für Cnc-fräsmaschinen, Drei-koordinaten-positionierer

Willkommen in unserem Shop! Entdecken Sie unseren 3D-Kantensucher, ein Präzisionswerkzeug zur genauen Messung von Kanten, Bohrungen, Bolzen, Winkeln und Ecken. Zu seinen vielseitigen Funktionen gehören die automatische Online-Messung sowie die Offline-Nutzung als akustooptischer Trenner in 5 Richtungen. Durch Anschließen der Masse- und Ausgangssignalleitungen empfängt der Host-Computer das Signal, sodass das Makroprogramm die Zentrierung und Koordinatenerfassung automatisieren kann. Gefertigt aus hochwertiger 7075-Aluminiumlegierung mit eloxierten Oberflächen, ist dieses Gerät verformungsbeständig und bietet außergewöhnliche Langlebigkeit. Leicht und kompakt, lässt es sich schnell und einfach installieren. Technische Daten: - Material: 7075-Aluminiumlegierung, eloxierte Oberflächen - Außendurchmesser des Suchers: ca. 39 mm / 1,54 Zoll - Sondenlänge: ca. 20 mm / 0,79 Zoll (Standard, austauschbar) - Klemmdurchmesser: ca. 6 mm / 0,24 Zoll - Greiflänge: weniger als 20 mm / 0,79 Zoll - Wiederholgenauigkeit: ca. 0,01 mm - Oszillation der X- und Y-Achse: ca. 3 mm / 0,12 Zoll (übermäßiger Verfahrweg kann das Werkzeug beschädigen) - Oszillation der Z-Achse: ca. 1,5 mm / 0,06 Zoll (übermäßiger Verfahrweg kann das Werkzeug beschädigen) (Laufen kann das Werkzeug beschädigen) - Offline-Betrieb: ja (kann als fotoelektrischer Zentrierstab verwendet werden) - Online-Betrieb: ja (kompatibel mit automatischen Zentriersystemen) - Anschlussmethode: über mitgeliefertes Datenkabel (ca. 2 m / 6,56 ft) - Tastkopfdurchmesser: ca. 2 mm / 0,08 Zoll - Wasserdichtigkeitsklasse: IP43 (nicht für den Betrieb in Umgebungen mit Kühlmittel geeignet) - Betriebsspannung: 6–30 V (Überspannung kann das Gerät beschädigen, Unterspannung verhindert den Betrieb) Lieferumfang: - 1 x 3D-Kantenortungsgerät - 1 x Anschlusskabel - 1 x Schraubenschlüssel - 1 x Aufbewahrungskoffer
