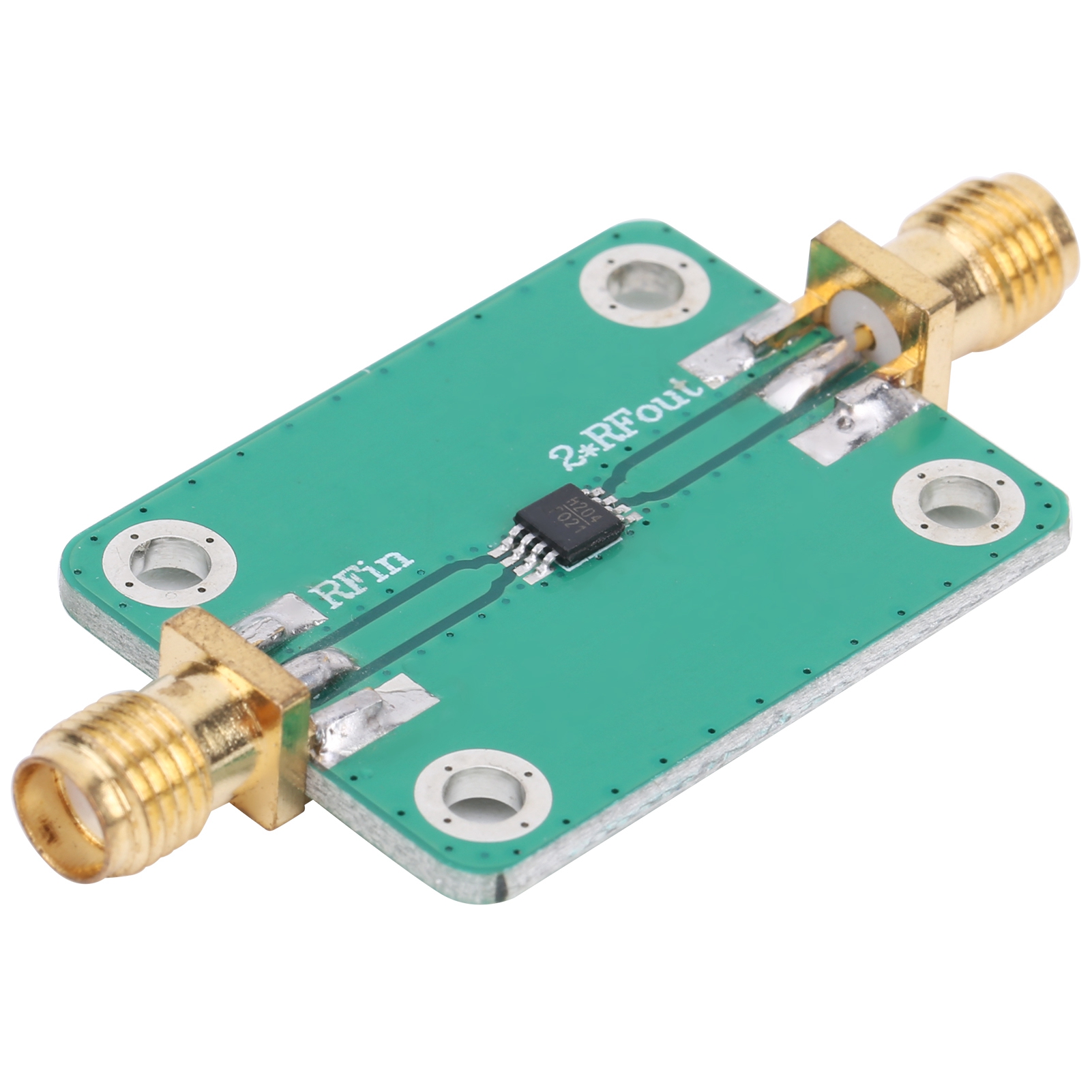

4,0–8,0 Ghz Frequenzvervielfachermodul Mit 42 Db Isolation Für Hf- Und Mikrowellenverstärker

Willkommen in unserem Shop! Dieses Mikrowellen-HF-Verstärkermodul ist ein hochwertiger Frequenzvervielfacher. Seine Hauptfunktion besteht darin, ein Ausgangssignal zu erzeugen, dessen Frequenz ein ganzzahliges Vielfaches der Eingangsfrequenz ist. Dadurch wird eine präzise und zuverlässige Frequenzumsetzung gewährleistet. Dieses Modul ist auf Langlebigkeit und außergewöhnliche Stabilität ausgelegt und basiert auf einer erstklassigen, doppelseitigen Leiterplatte. Es ist 1,6 mm dick und verwendet 1,5 oz Kupfer, das vollständig verzinnt ist. Diese robuste Konstruktion gewährleistet dank ihrer großen Oberfläche eine hervorragende Stromleitung und optimierte Wärmeableitung und ermöglicht so einen stabilen Langzeitbetrieb. Für erhöhte Stabilität und Signalreinheit werden an den Ein- und Ausgangsanschlüssen niederohmige Hochfrequenzkondensatoren verwendet. Dies reduziert die Restwelligkeit am Ausgang deutlich. Die technischen Daten lauten wie folgt: Eingangsfrequenzbereich: 4,0 bis 8 GHz; Ausgangsfrequenzbereich: 8,0 bis 16,0 GHz. Frequenzvervielfachungsverlust: nur 17 dB; Isolation: 42 dB (für 1F0-, 3F0- und 4F0-Harmonische); Empfohlene Eingangsleistung: +10 dBm bis +15 dBm, typischerweise +13 dBm. Das Produkt ist fabrikneu und entspricht farblich den Abbildungen. Ihre Bestellung umfasst: 1 x Mikrowellen-HF-Verstärkermodul.
