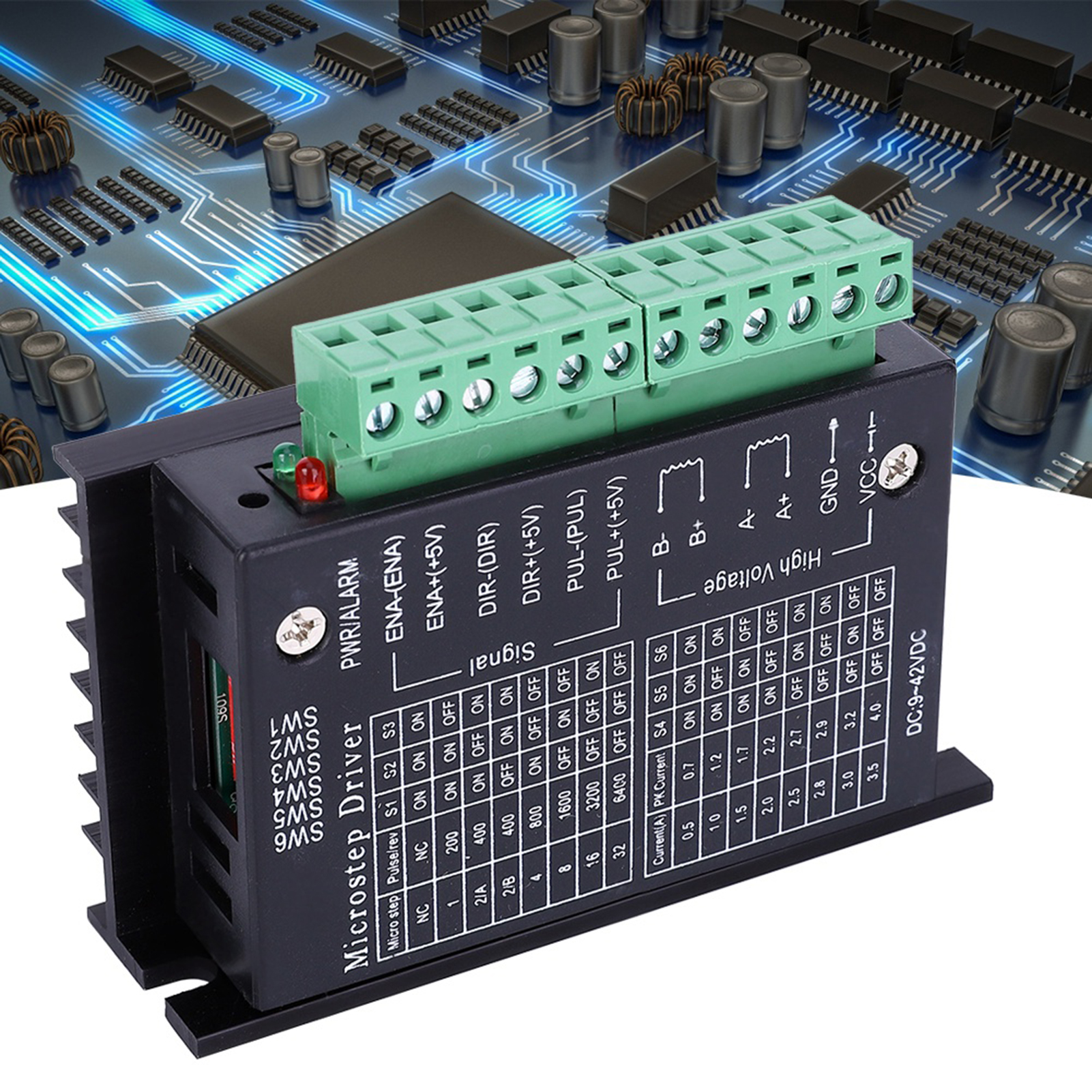

4,0-a-42-v-dc-schrittmotortreiber, Überstromschutz, 32 Mikroschritte, Kompatibel Mit Nema 17/23/34, Steuerplatine Für 42/57/86 Mm

Willkommen in unserem Shop! Entdecken Sie unseren Schrittmotortreiber TB6600, eine verbesserte Version für überragende Leistung und optimale Zuverlässigkeit in Ihren Automatisierungs- und DIY-Projekten. Der Treiber wird mit allem notwendigen Zubehör für eine schnelle und sichere Installation geliefert. **Detaillierte technische Daten:** - **Ausgangsstrom:** Acht Ausgangsstromstufen mit maximal 4,0 A stehen zur Verfügung. Der Ruhestrom wird automatisch halbiert, um Energie zu sparen. - **Integrierter Schutz:** Überhitzungs- und Überstromschutz gewährleisten eine lange Lebensdauer. Er unterstützt bipolare Konstantflussregelung in H-Brücken-Konfiguration. **Verbesserte Version des TB6600:** Die Unterteilung wurde auf 32 Stufen erhöht – ideal für Anwendungen mit hohen Präzisionsanforderungen. **Schnelle optische Trennung:** Die Eingangssignale sind optoentkoppelt und bieten so erhöhte Sicherheit. Die Platine verfügt über eine halbautomatische Stromverriegelungsfunktion zur Energieeinsparung. - **Halbhermetisches Gehäuse:** Entwickelt für den Einsatz in rauen Umgebungen und mit vereinfachter Installation. **Spezifikationen:** - **Artikeltyp:** Schrittmotortreiber - **Modell:** Erweiterte Version TB6600 - **Gleichstromversorgung:** 9 V bis 40 V - **Maximaler Ausgangsstrom:** 4,0 A - **Verfügbare Unterteilungen:** 32 Unterteilungen - **Standardschnittstelle:** Gemeinsame positive Impulse - **Haltefunktion:** Unterstützt - **Gewicht:** Ca. 201 g / 7,1 oz - **Kompatible Motoren:** Typen 42, 57 und 86, 2-phasig oder 4-phasig (mit 4, 6 oder 8 Drähten) **Anschlussbelegung:** - **Signaleingang:** - CP+: Pluspol des Impulseingangs - CP-: Minuspol des Impulseingangs - DIR+: Pluspol der Richtungssteuerung (vorwärts/rückwärts) - DIR-: Minuspol der Richtungssteuerung - Enable+: Pluspol der Offline-Steuerung - Enable-: Minuspol der Offline-Steuerung - **Anschlüsse der Motorwicklung:** - A+: A+-Phase der Wicklung anschließen - A-: A--Phase der Wicklung anschließen Wicklung - B+: Schließen Sie die B+-Phase der Wicklung an - B-: Schließen Sie die B--Phase der Wicklung an - **Stromversorgungsanschluss:** - Spannung: Pluspol des Gleichstromnetzteils (Achtung: 10 V < VCC < 42 V) - Masse: Minuspol des Gleichstromnetzteils **Eingangssignalanschluss:** Je nach Bedarf können Sie zwischen zwei Methoden wählen: 1. **Gemeinsame Anodenmethode:** Schließen Sie CP+, DIR+ und EN+ an die Stromversorgung des Steuerungssystems an. Bei einer Versorgungsspannung von +5 V ist eine direkte Verbindung möglich. Bei einer höheren Spannung als +5 V muss ein Strombegrenzungswiderstand R hinzugefügt werden, um 8–15 mA für den internen Optokoppler bereitzustellen. Die Impulssignale werden über CP- angeschlossen, und DIR- und Enable- sind aktiv-Low. 2. **Gemeinsame Kathodenmethode:** Verbinden Sie CP-, DIR- und Enable- mit dem Masseanschluss des Steuerungssystems (SGND, isoliert von der Masse der Stromversorgung). Legen Sie das +5V-Impulssignal über CP+ an. DIR+ und Enable+ sind aktiv hoch. Der Wert des Widerstands R ist derselbe wie bei der gemeinsamen Anodenmethode. **Lieferumfang:** - 1 x Schrittmotortreiber Dieses Produkt ist ideal für Robotik-Begeisterte, Ingenieure und Heimwerker. Profitieren Sie von außergewöhnlicher Präzision und Stabilität mit diesem robusten und vielseitigen Treiber.
