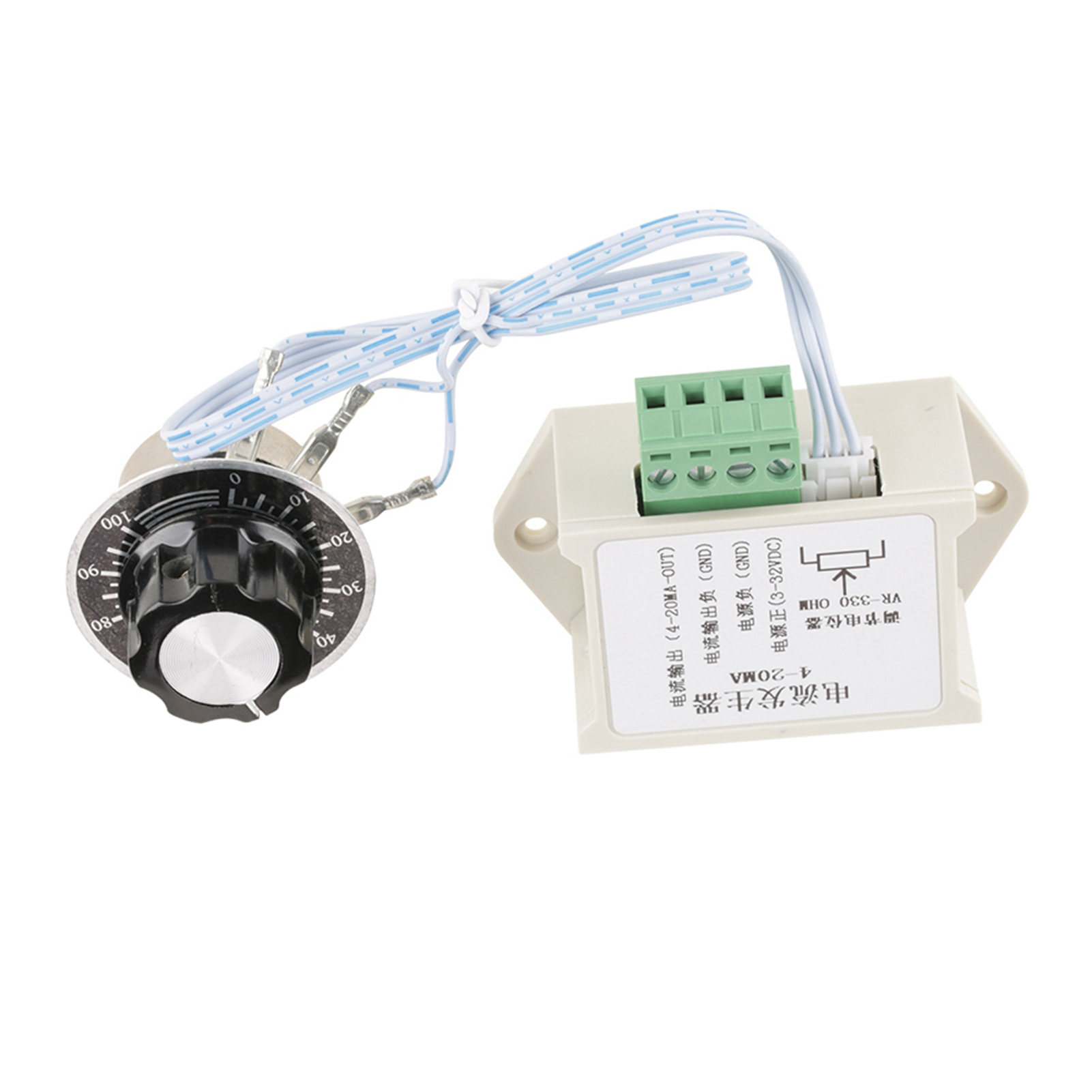

4-20 Ma Generator, Einstellbares Analoges Stromsignalgeneratormodul

1. Eingangsspannung: 3,3–30 V DC, empfohlene Stromversorgung: 12–24 V DC. 2. Das Produkt kann über ein Potentiometer einen Ausgangsstrom von 4–20 mA erzeugen und dient zur Ausgabe analoger Stromgrößen von 4–20 mA. 3. Der Ausgangsstrom kann je nach Einstellung automatisch auf den eingestellten Wert konstant gehalten werden. Das Modul kann auch als Konstantstromquelle verwendet werden, wobei der maximale Ausgangsstrom 20 mA nicht überschreiten sollte. 4. Universelles Netzteil für SPS, Frequenzumrichter und Servos. 5. Der Stromverbrauch des Moduls beträgt weniger als 30 mA und ist für gängige Geräte geeignet. Es kann auch als Konstantstromquelle verwendet werden, deren maximaler Ausgangsstrom 20 mA nicht überschreiten sollte. Das universelle Netzteilmodul eignet sich für SPS, Frequenzumrichter und Servomotoren. Der Stromverbrauch des Moduls liegt unter 30 mA und ist somit für gängige Geräte geeignet. Spezifikationen: Typ: Stromgenerator Modell: 4-20 mA Potentiometer Einbaudurchmesser: 10 mm Größe (L*B*H): 73*54*30 mm Lochabstand: 61 mm Geeignete Schrauben: M3 (nicht im Lieferumfang enthalten) Gewicht: ca. 74 g Verdrahtung: 3-32 V: DC-Stromversorgung Pluspol GND (links): Stromversorgung Minuspol GND (rechts): 4-20 mA Ausgangsstrom Minuspol 4-20 mA-OUT: 4-20 mA Ausgangsstrom Pluspol Potentiometer: Einstellbereich von 4-20 mA, im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern Hinweis: Zur Anpassung der Ausgangsimpedanz: Der Ausgangssignalwiderstand muss die folgenden Anforderungen erfüllen: Gemäß der Formel: I = U/R (Strom = Spannung/Widerstand) entspricht der maximale Strom, der vom Signalempfänger erzeugt werden kann, der Versorgungsspannung geteilt durch den Signalwiderstand. Auf diese Weise besitzt der Stromgenerator noch einen gewissen Widerstand. Daraus ergibt sich folgende Formel: Versorgungsspannung / (Signal-Innenwiderstand + Stromgenerator-Innenwiderstand) = Ausgangskonstantstrom. Unser Modul wird mit 5–32 V versorgt. Bei Verwendung einer Niederspannungsversorgung und einem hohen Signal-Innenwiderstand ist der Ausgangskonstantstrom nicht ausreichend. Die Anforderungen an die Signalanpassung sind wie folgt: Bei 24 V darf der Signalwiderstand 1000 Ohm nicht überschreiten. Bei 12 V darf er 500 Ohm nicht überschreiten. Bei 5 V darf er 200 Ohm nicht überschreiten. Ist Ihr Signalwiderstand höher als die genannten Werte, können Sie die Versorgungsspannung erhöhen oder den Innenwiderstand verringern, um eine ausreichende Konstantstromquelle zu gewährleisten. Beachten Sie, dass die Versorgungsspannung 32 V nicht überschreiten darf. Dieses Modul kann für SPS, Frequenzumrichter und Servos verwendet werden. Bei Verwendung in diesen Produkten muss die Spannung des Moduls mit der Schnittstelle übereinstimmen. Wenn Sie sich nicht sicher sind, versuchen Sie es zunächst mit 5 V, dann mit 12 V oder 24 V. Verwenden Sie im Normalbetrieb möglichst niedrige Spannung. Alternativ können Sie SPSen, Frequenzumrichter oder Server auch mit COM+ und COM- als Stromausgangsschnittstellen betreiben. Die Stromversorgung kann direkt darüber erfolgen. Lieferumfang: 1 x Signalgenerator
