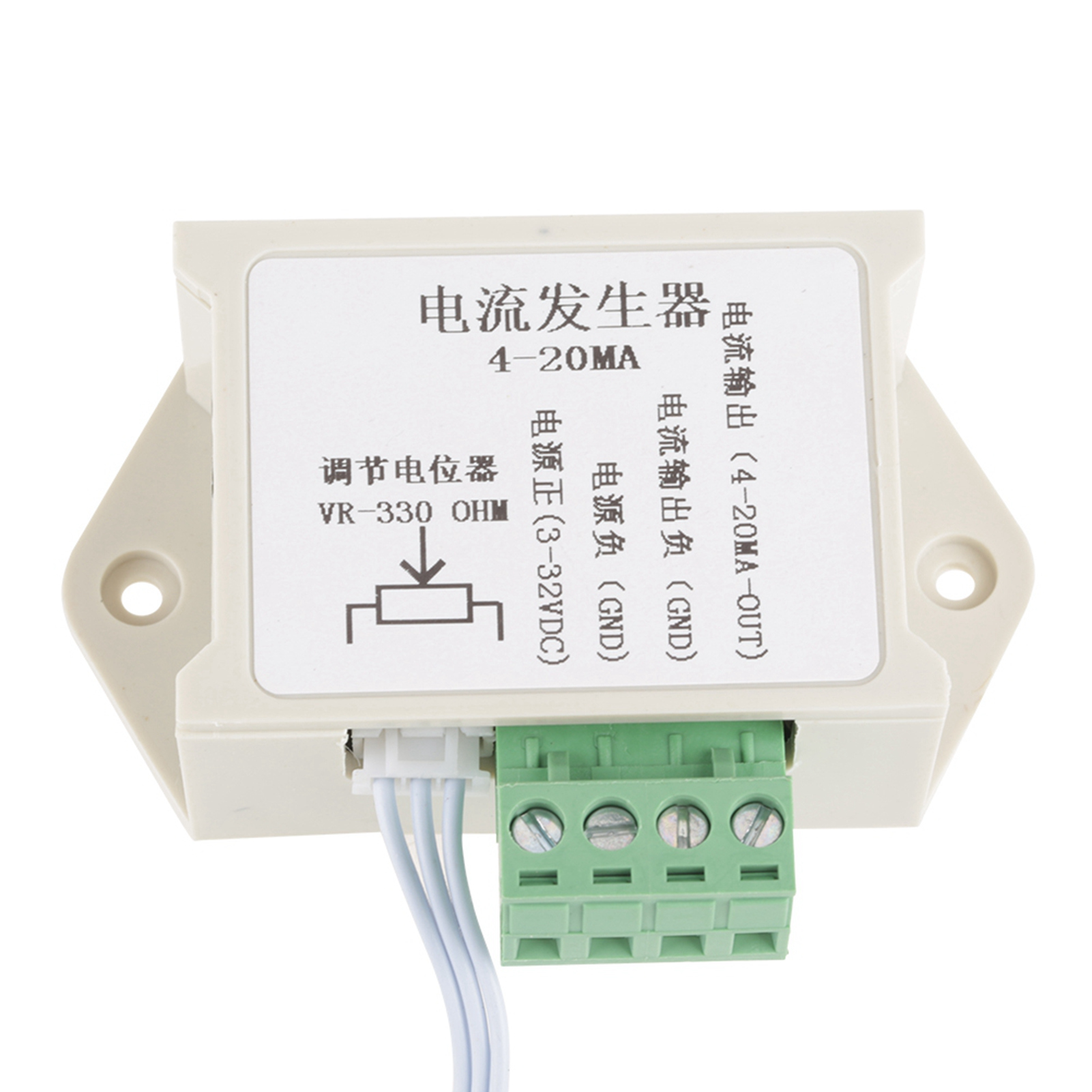

4-20 Ma Stromgenerator

Willkommen in unserem Shop! Entdecken Sie unseren 4-20-mA-Stromgenerator – ein vielseitiges und präzises Modul für Ihre Anforderungen an analoge Stromausgänge. Dieses kompakte und zuverlässige Gerät eignet sich ideal für den Einsatz mit speicherprogrammierbaren Steuerungen (SPS), Frequenzumrichtern (FU), Servomotoren und anderen Industrieanlagen. **Technische Daten:** - Eingangsspannung: 3,3–30 V DC, empfohlene Spannung: 12–24 V DC. - Manuelle Einstellung über Potentiometer zur Erzeugung eines 4-20-mA-Ausgangsstroms, perfekt für analoge Signalanwendungen. - Der Stromausgang hält den eingestellten Sollwert automatisch und kann auch als Konstantstromquelle verwendet werden (maximaler Ausgangsstrom: 20 mA). - Universelle Modul-Stromversorgung, kompatibel mit SPS, FU und Servomotoren. - Stromverbrauch des Moduls: unter 30 mA, unterstützt Standardgeräte. **Technische Daten:** - Typ: Stromgenerator Modell: 4-20 mA - Potentiometer-Montagedurchmesser: 10 mm - Abmessungen (L x B x H): 73 x 54 x 30 mm / 2,9 x 2,1 x 1,2 Zoll - Lochabstand: 61 mm / 2,4 Zoll - Geeignete Schrauben: M3 (nicht im Lieferumfang enthalten) - Gewicht: 74 g (ca.) **Verdrahtung:** - 3-32 V: Pluspol der Gleichstromversorgung - GND (links): Minuspol der Gleichstromversorgung - GND (rechts): Minuspol des 4-20-mA-Stromausgangs - 4-20 mA-OUT: Pluspol des 4-20-mA-Stromausgangs - Potentiometer: Stellt den Ausgangsstrombereich von 4–20 mA ein. Im Uhrzeigersinn drehen zum Erhöhen, gegen den Uhrzeigersinn zum Verringern. **Bedienungsanleitung:** Für einen optimalen Betrieb stellen Sie sicher, dass die Impedanz Ihres Ausgangssignals die folgenden Bedingungen erfüllt. Gemäß der Formel I = U/R (Stromstärke = Spannung / Widerstand) entspricht die maximale Stromstärke, die der Empfänger erzeugen kann, der Versorgungsspannung geteilt durch den Signalwiderstand. Der Innenwiderstand des Generators muss berücksichtigt werden. Die vollständige Formel lautet: Versorgungsspannung / (Innenwiderstand des Signals + Innenwiderstand des Generators) = konstanter Ausgangsstrom. Unser Modul wird mit einer 5–32-V-Stromversorgung betrieben. Bei Verwendung einer niedrigeren Spannung und hohem Signalwiderstand kann der konstante Ausgangsstrom unzureichend sein. Hier die Anforderungen: - Bei einer 24-V-Stromversorgung darf der Signalwiderstand 1000 Ohm nicht überschreiten. - Bei einer 12-V-Stromversorgung darf der Signalwiderstand 500 Ohm nicht überschreiten. - Bei einer 5-V-Stromversorgung darf der Signalwiderstand 200 Ohm nicht überschreiten. Wenn Ihr Signalwiderstand diese Werte überschreitet, erhöhen Sie die Versorgungsspannung oder verringern Sie den Innenwiderstand, um einen ausreichenden Konstantstrom zu gewährleisten. Beachten Sie, dass die Versorgungsspannung 32 V nicht überschreiten darf. Dieses Modul ist kompatibel mit SPSen, Antrieben und Servomotoren. Stellen Sie bei der Verwendung dieses Geräts sicher, dass die Spannung des Moduls mit Ihrer Schnittstelle übereinstimmt. Beginnen Sie im Zweifelsfall mit einer 5-V-Stromversorgung und testen Sie anschließend 12 V oder 24 V. Verwenden Sie die niedrigstmögliche Spannung, wenn der Betrieb normal ist. Tipp: Die meisten SPSen, Antriebe oder Server verfügen über COM+- und COM--Ausgangsschnittstellen; Sie können das Modul direkt über diese Anschlüsse mit Strom versorgen. **Lieferumfang:** - 1 x 4–20 mA Signalgenerator. Dieses Produkt enthält alle notwendigen Komponenten für eine einfache Installation und Verwendung. Profitieren Sie von einem stabilen und präzisen Stromausgang für Ihre Industrie- oder Elektronikprojekte.
