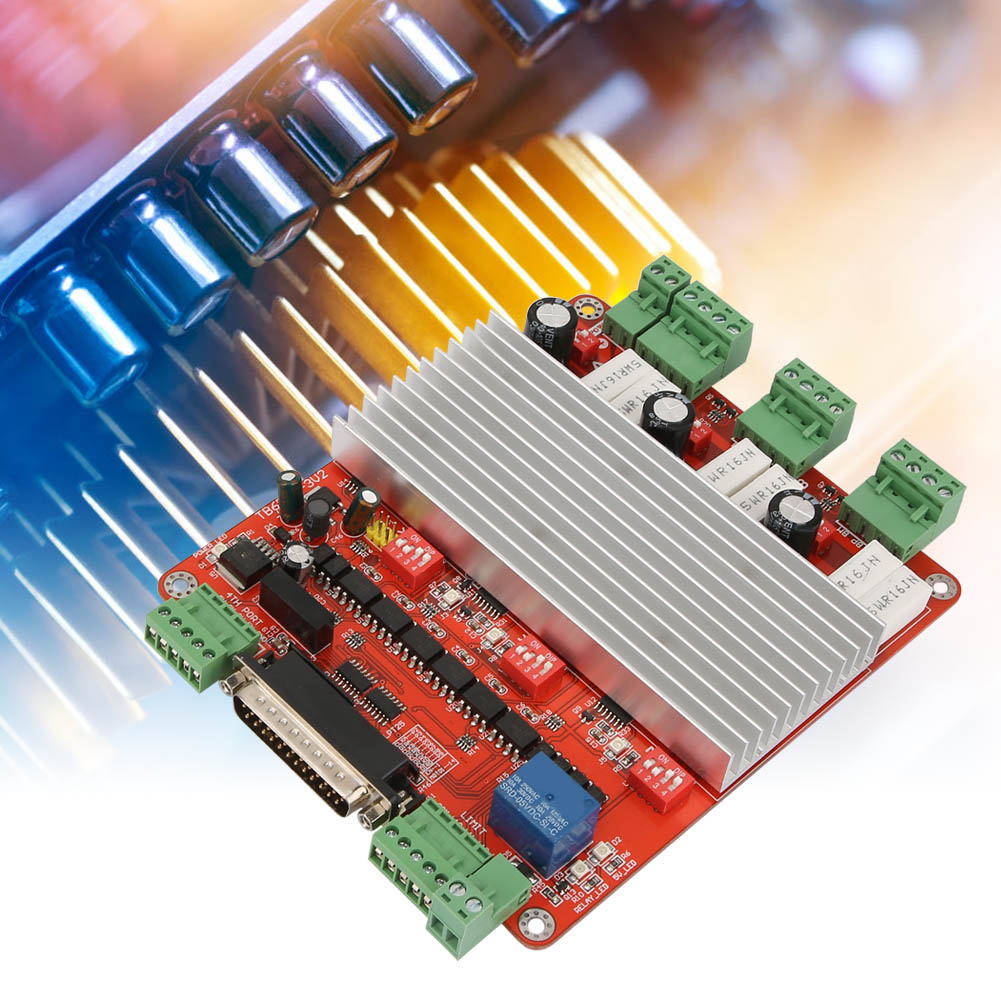

4. Funktionsmodell Der 3-achsen-schrittmotortreiberplatine Mit Isoliertem Tb6560-optokoppler.

1. Es kann drei 2,5-A-Schrittmotoren gleichzeitig ansteuern. Dies ermöglicht die einfache Erweiterung um eine fünfte Achse bei Bedarf für die 5-Achs-Bearbeitung. 2. Der Hochgeschwindigkeits-Optokoppler-DC/DC-Wandler ist vollständig isoliert und schützt so Ihren Computer. 3. Spindelrelais-Ausgang für einfache Steuerung von Start und Stopp der Spindel mit Mach3 und anderer Software. 4. Halbstromregelung reduziert den Stromverbrauch beim Motorstopp effektiv. 5. Lüfteranschluss für optionale Lüfter. Die Halbstromregelung reduziert den Strom effektiv auf ein Minimum, sobald der Motor stoppt. Dank der Lüfterschnittstelle können Lüfter nach Bedarf angeschlossen werden. Der zweiphasige bipolare Schrittmotortreiber verfügt über vier Kanäle mit einstellbarem Nennstrom von 0,8–3,5 A (Spitzenwert). Die standardmäßige Parallelschnittstelle unterstützt Software wie MACH2, KCAM4 usw. Die vier Endschalter mit Steckverbindung ermöglichen eine einfache Bedienung. Vier Betriebsmodi stehen zur Verfügung: Mischmodus, Schnellmodus, Langsammodus und Normalmodus. Vier Teilungen sind möglich: 1, 1/2, 1/4 und 1/16. Der 24–36-V-Einzelspannungseingang nutzt einen Schaltnetzteilchip als 5-V-Stromversorgung für einen stabilen Betrieb mit geringer Wärmeentwicklung. Spezifikation: Modell: TB6560 Typ: 3-Achsen-Schrittmotortreiber Betriebsmodi: Gemischter Modus, Schneller Modus, Langsamer Modus und Normalmodus Gewicht: 611 g / 21,6 oz Lieferumfang: 1 * Schrittmotortreiber, 1 * Parallelkabel Hinweis: Die tatsächliche Produktfarbe kann aufgrund der Lichtverhältnisse vom Foto abweichen. Geringfügige Abweichungen bei den Produktmaßen sind möglich.
