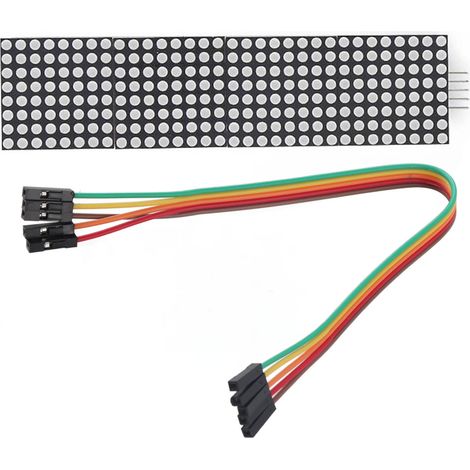

4-in-1-mikrocontroller-led-controller Mit Matrixanzeige

Willkommen in unserem Shop! Dieses Modul ist ein Treiber für Common-Cathode-Displays mit integrierter serieller Ein-/Ausgabe. Es ist für den Anschluss an einen Mikroprozessor konzipiert und steuert eine 7-Segment-LED-Digitalanzeige mit 8 Stellen an. Es ist außerdem kompatibel mit Balkendiagrammen oder bis zu 64 unabhängigen LEDs. Das Modul integriert einen BCD-Encoder Typ B, eine Mehrkanal-Scanschleife, einen Segmenttreiber und 8x8 statisches RAM zur Datenspeicherung. Jeder Datenpunkt ist einzeln adressierbar, sodass die gesamte Anzeige bei einer Aktualisierung nicht neu beschrieben werden muss. Der Benutzer kann wählen, ob jeder Datenpunkt codiert werden soll. Das Gerät verfügt über einen stromsparenden Standby-Modus (150 µA), analoge und digitale Helligkeitsregelung sowie ein Scan-Limit-Register zur Anzeige von 1 bis 8 Stellen. Es enthält außerdem einen Testmodus, in dem alle LEDs leuchten. Für den Betrieb einer Punktmatrixanzeige werden nur 3 I/O-Ports benötigt. Das Modul ist flimmerfrei und unterstützt die Kaskadierung. Artikeltyp: Punktmatrix-Steuermodul Material: Kunststoffkarton Ein einzelnes Modul kann eine 8x8-Punktmatrixanzeige mit gemeinsamer Kathode ansteuern. Betriebsspannung des Moduls: 5 V DC Befestigungsschraubenlöcher: 64 Lochdurchmesser: ca. 3 mm / 0,1 Zoll Verdrahtungshinweise: 1. Die linke Seite des Moduls ist der Eingangsport, die rechte Seite der Ausgangsport. 2. Um ein einzelnes Modul zu steuern, verbinden Sie einfach den Eingangsport mit der CPU. 3. Um mehrere Module zu kaskadieren, verbinden Sie den Eingang des ersten Moduls mit der CPU, dessen Ausgang mit dem Eingang des zweiten Moduls, den Ausgang des zweiten mit dem Eingang des dritten usw. Beispiel mit einem 51-Mikrocontroller: VCC → 5 V GND → GND DIN → P2.2 CS → P2.1 CLK → P2.0 Im Lieferumfang enthalten: 1 Punktmatrix-Steuermodul und 1 5-poliges Kabel.
