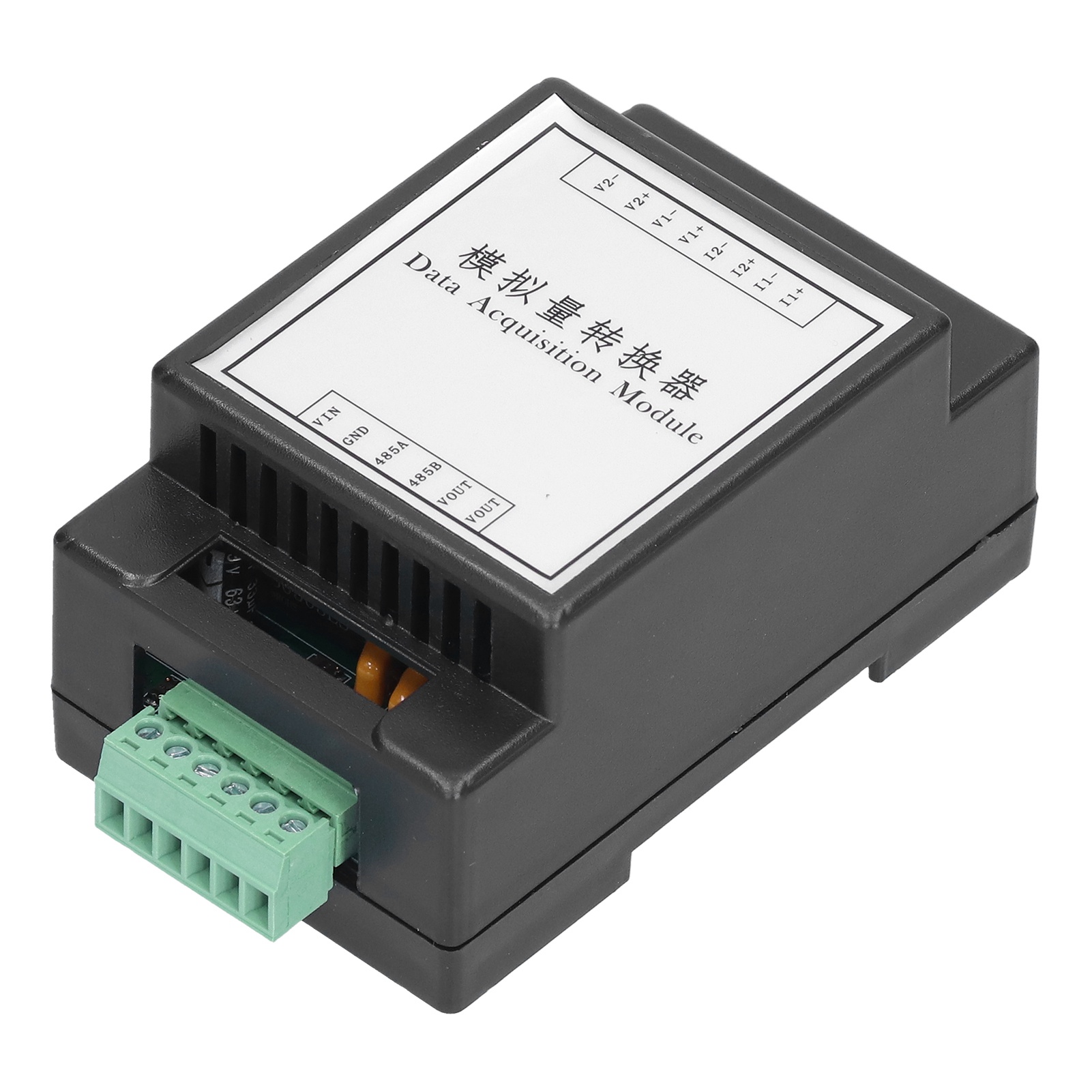

4-kanal-12-bit-analogwandlermodul Mit Rs485-isolation, 10v-30v-netzteil

1. Durch die Verwendung des Standard-Modbus-RTU-Protokolls ist die direkte Integration in SPS, DCS und diverse gängige Konfigurationssoftware möglich. 2. Die RS485-Schnittstelle verfügt über einen doppelten Schutz gegen Überspannung und Überstrom. 3. Eingangssignaltyp und Kommunikationsformat können über die Host-Software eingestellt werden; Verpolungsschutz ist integriert. 4. Der 4-Kanal-Analogwandler verarbeitet vier Arten von analogen Eingangssignalen: 2 Kanäle 0–20 mA und 4–20 mA sowie 2 Kanäle 0–5 V und 0–10 V. Die Eingangsdaten werden über eine isolierte RS485-Schnittstelle ausgegeben. 5. Signaleingang und das elektrische RS485-Kommunikationssignal sind voneinander isoliert, wodurch verschiedene serielle und Gleichtaktstörungen effektiv unterdrückt werden. Dies gewährleistet die Datengenauigkeit und den zuverlässigen Betrieb des Moduls. Artikeltyp: Datenerfassungsmodul Material: Harz Modell: WDAM485 Elektrische Parameter: Signaleingang 1. Eingangssignal: 4 analoge Eingänge 2. Eingangssignaltyp: 0–20 mA, 4–20 mA, 0–5 V, 0–10 V (vier analoge Signale) 3. Abtastrate: 4 Kanäle werden alle 1 ms erfasst 4. Auflösung: 12-Bit-AD 5. Genauigkeit: Spannung 0,5 %, Strom 0,5 % 6. Isolationsspannungsschutz: 1500 V RS485-Kommunikationsausgang 1. Kommunikationsprotokoll: MODBUS-RTU 2. Schnittstellentyp: Isolierte RS485-Kommunikation, die Ausgangsschnittstelle verfügt über einen doppelten Schutz gegen Überspannung und Überstrom 3. Baudrate: 4800, 9600, 19200, 38400, 57600 (Standard: 9600) 4. Prüfziffer: Keine Prüfung 5. Einstellmethode: Moduladresse kann per Software eingestellt werden 6. Isolierter Spannungsschutz: 1500 V Modulgröße Ca. 88 x 55 x 44 mm / 3,5 x 2,2 x 1,7 Zoll Installationsmethode 35 Standard-Kartenschiene Betriebsumgebung Temperatur: -10 °C bis +55 °C Luftfeuchtigkeit: 35–85 % (nicht kondensierend) Stromversorgung 1. Stromversorgung: 10–30 V Weitbereichsnetzteil mit Verpolungsschutz 2. Leistungsaufnahme: Weniger als 1 W Zweck: Umwandlung analoger in digitale Werte 1 x Konverter
