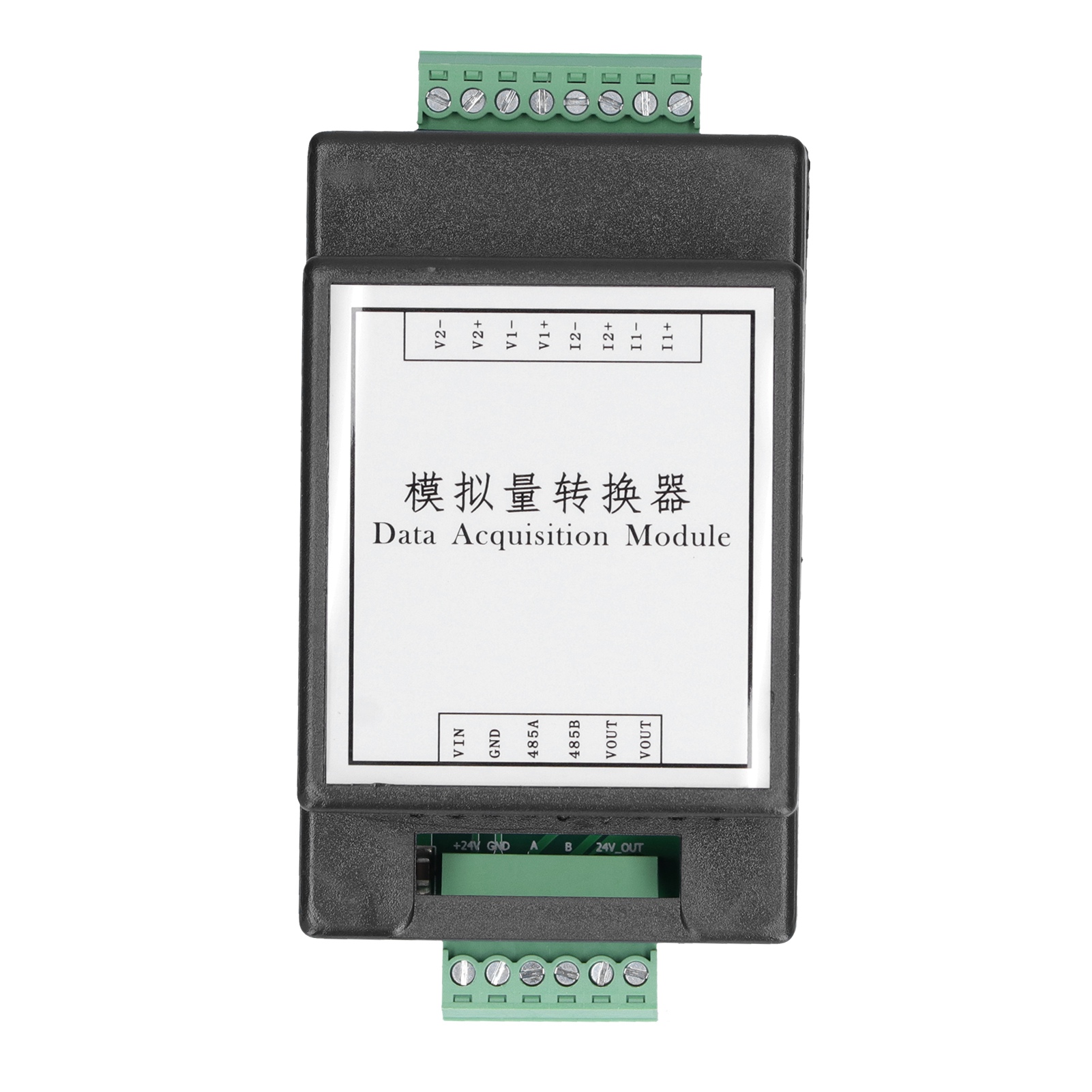

4-kanal-12-bit-datenerfassungsmodul, Isolierter Analog-digital-wandler, Rs485-kommunikation, Betriebsspannung 10 V–30 V

1. Dank des Modbus-RTU-Standardprotokolls ist das Gerät direkt kompatibel mit speicherprogrammierbaren Steuerungen (SPS), Prozessleitsystemen (PLS) und diverser nationaler Konfigurationssoftware. 2. Die RS485-Schnittstelle verfügt über einen doppelten Überspannungs- und Überstromschutz. 3. Eingangssignaltyp und Kommunikationsformat sind über die Host-Software konfigurierbar, und die Stromversorgung ist gegen Verpolung geschützt. 4. Dieser 4-Kanal-Analog-Analog-Wandler verarbeitet vier Arten von analogen Eingangssignalen: zwei 0–20-mA-Kanäle, zwei 4–20-mA-Kanäle, zwei 0–5-V-Kanäle und zwei 0–10-V-Kanäle. Er wandelt diese analogen Signale in analoge Daten um und gibt sie über eine isolierte RS485-Schnittstelle aus. 5. Die Trennung der RS485-Eingangs- und Kommunikationssignale eliminiert effektiv serielle und Gleichtaktstörungen und gewährleistet so Datengenauigkeit und einen zuverlässigen Modulbetrieb. Artikeltyp: Datenerfassungsmodul Material: Harz Modell: WDAM485 Elektrische Parameter: Signaleingang 1. Eingangssignal: 4 analoge Eingänge 2. Eingangssignaltyp: 0–20 mA, 4–20 mA, 0–5 V, 0–10 V (vier analoge Signale) 3. Abtastrate: 4 Kanäle, Erfassung alle 1 ms 4. Auflösung: 12-Bit-Analog-Digital-Wandler 5. Genauigkeit: Spannung 0,5 %, Strom 0,5 % 6. Überspannungsschutz: 1500 V RS485-Kommunikationsausgang 1. Kommunikationsprotokoll: MODBUS-RTU 2. Schnittstellentyp: Isolierte RS485-Kommunikation; die Ausgangsschnittstelle verfügt über einen doppelten Überspannungs- und Überstromschutz 3. Baudrate: 4800, 9600, 19200, 38400, 57600 (9600 Standard) 4. Prüfziffer: Keine 5. Konfigurationsmethode: Die Moduladresse kann per Software konfiguriert werden. 6. Überspannungsschutz: 1500 V. Modulabmessungen: ca. 88 x 55 x 44 mm. Installation: Standard-35-mm-Schiene. Betriebsumgebung: Temperatur: -10 °C bis +55 °C. Luftfeuchtigkeit: 35 bis 85 % (nicht kondensierend). Stromversorgung: 1. Spannungsbereich: 10 V bis 30 V, Verpolungsschutz. 2. Leistungsaufnahme: Weniger als 1 W. Anwendung: Umwandlung eines analogen in ein digitales Signal. Lieferumfang: 1 Wandler.
