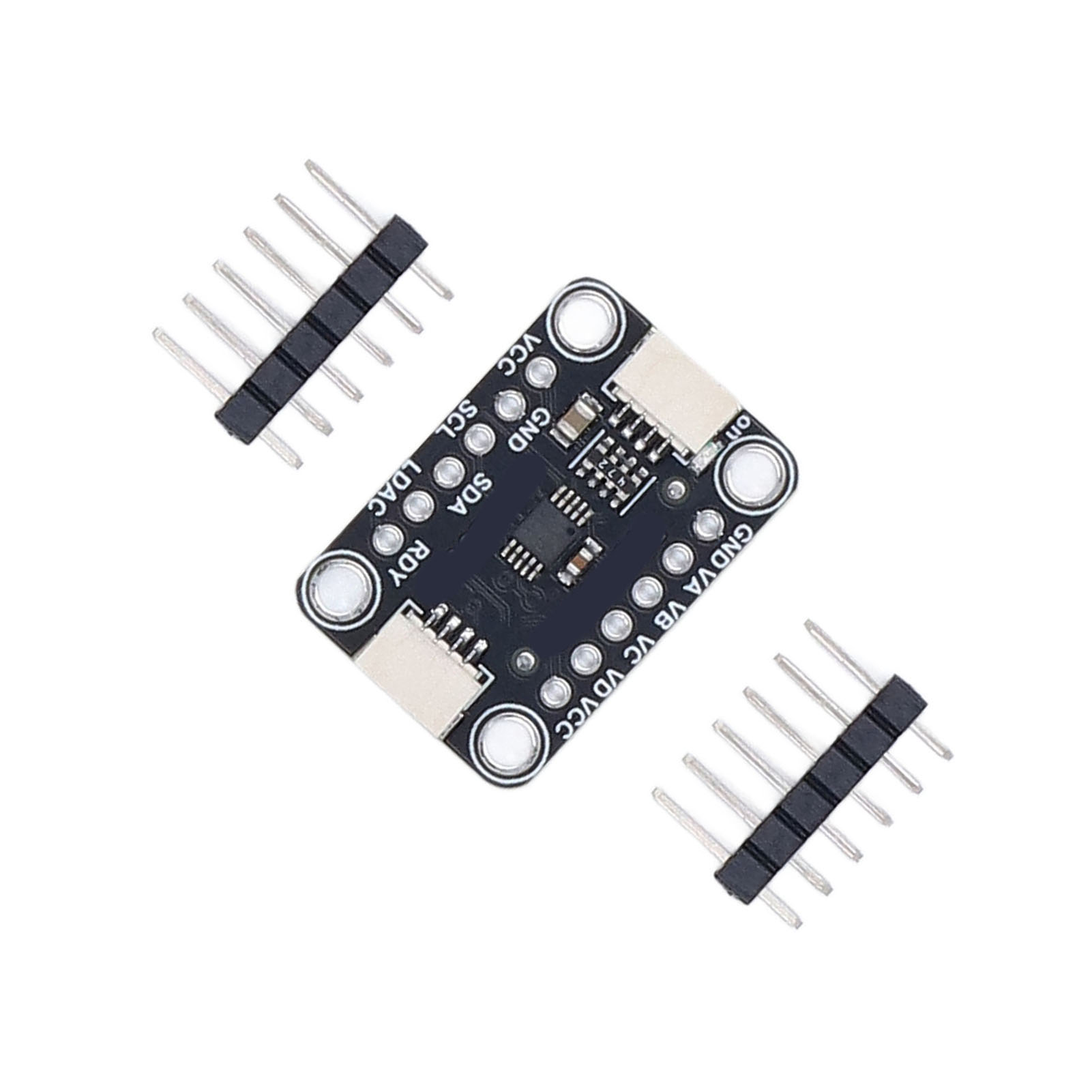

4-kanal 12-bit Quad-dac-modul, Mcp4728-platine Mit Eeprom Für Stemma Qt Qwiic

1. Mit Speicher: Das 4-Kanal-Digital-Analog-Wandlermodul verfügt über einen integrierten nichtflüchtigen Speicher (EEPROM) für den DAC-Code und die I²C-Adressbits – besonders praktisch. 2. 12 Bit: Der MCP4728 integriert vier 12-Bit-DACs in einem kompakten Gehäuse und erfüllt damit alle Ihre Anforderungen an die Spannungskonfiguration. DAC-Parameter können im internen EEPROM gespeichert werden. Nach dem Speichern werden diese Parameter beim Einschalten des DACs standardmäßig über I²C geladen. 3. Betriebsspannung: Der MCP4728 ermöglicht die Auswahl zwischen zwei Referenzspannungsquellen: der Eingangsspannung der Stromversorgung (VCC-Pin) oder der internen Referenzspannung von 2,048 V. Bei Verwendung einer internen Referenzspannung (Vref im DAC) kann die Ausgangsverstärkung auf 1x oder 2x eingestellt werden, was je nach Anwendungsanforderungen einen Spannungsbereich von 0 V bis 2,048 V bzw. 0 V bis 4,096 V ergibt. FLEXIBEL UND ANPASSBAR: Standardmäßig wird die Eingangsspannung als Vref verwendet. Dadurch lässt sich die Spannung entsprechend der Eingangsspannung im Bereich von 0 V bis 3,3 V oder 5 V anpassen. Alternativ kann eine Referenzspannung (Vref) von 2,048 V für ca. 3,3 V oder eine Vref von 4,096 V für ca. 5 V verwendet werden. 5. TECHNISCHE PARAMETER: Die Vierfach-Digital-Analog-Wandlerplatine zeichnet sich durch eine schnelle Einschwingzeit von 6 µs (typischer Wert) aus, wird mit einer Versorgungsspannung von 2,7 V bis 5,5 V betrieben und hat die Standard-I²C-Adresse 0x60. Sie verfügt über 2 Pins. Spezifikationen: Produkttyp: 4-Kanal-Digital-Analog-Wandlermodul, 12-Bit-DAC mit Spannungsausgang und vier Pufferausgängen. Ausgangsspannungsbereich: 1. Mit interner Referenzspannung (2,048 V): 0,000 V bis 2,048 V, Verstärkung = 1; 0,000 V bis 4,096 V, Verstärkung = 1. 2. Mit externer Referenzspannung (VDD): 0,000 V bis VDD ±0,2 V. Differenzielle Nichtlinearität (DNL) des niedrigstwertigen Bits (LSB) (typischer Wert). Schnelle Einschwingzeit: 6 µs (typischer Wert). Einzelversorgung: 2,7 V bis Standard-I²C-Adresse (5,5 V): 0x60. Lieferumfang: 1 Wandler, 2 Pin-Steckverbinder.
