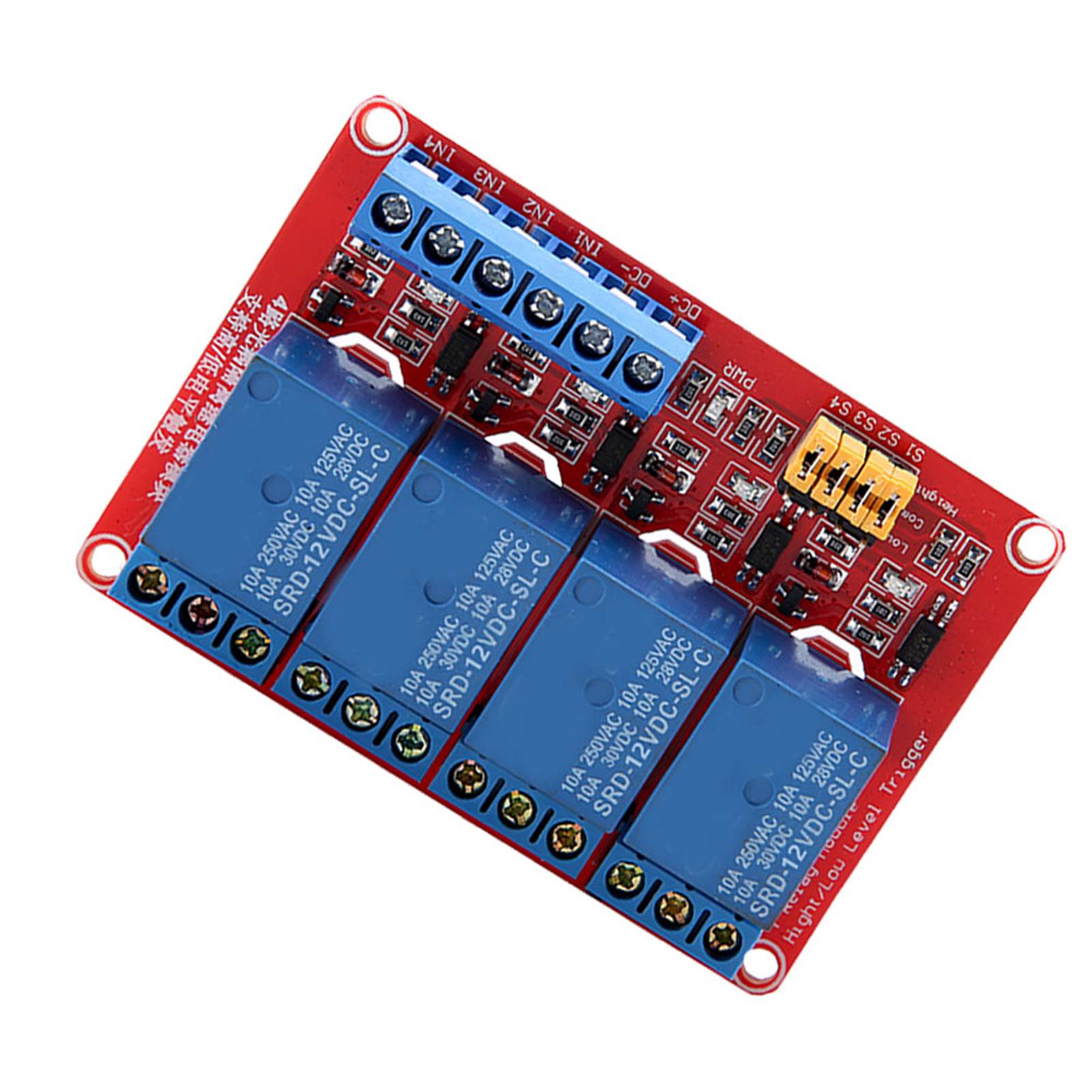

4-kanal-12v-optokoppler-relaismodul, High/low-triggerung, Arduino-kompatible Schnittstellenplatine

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul, das für stabile Leistung und hohe Zuverlässigkeit in Ihren Elektronikprojekten entwickelt wurde. Dank seines SMD-Optokopplers gewährleistet dieses Modul effektive Isolation, verbesserte Ansteuerbarkeit und stabilen Betrieb. Der Triggerstrom beträgt nur 5 mA und ist somit mit den meisten Mikrocontrollern kompatibel. Das Modul ist mit drei Versorgungsspannungsoptionen erhältlich: 5 V, 12 V oder 24 V. Jeder Kanal kann je nach Konfiguration über die integrierten Jumper mit einem High- oder Low-Pegel getriggert werden. Die fehlertolerante Konstruktion stellt sicher, dass das Relais auch bei Unterbrechung der Steuerleitung nicht versehentlich aktiviert wird und bietet somit erhöhte Sicherheit. Das Modul ist mit einer Power-LED (grün) und vier Status-LEDs pro Relais (rot) ausgestattet, die eine visuelle Echtzeitüberwachung ermöglichen. Die Schnittstelle ist ergonomisch gestaltet: Alle Verbindungen können direkt über die Schraubklemmen hergestellt werden – Löten ist nicht erforderlich. Zusätzlich ermöglichen vier Befestigungslöcher (3,1 mm Durchmesser, 67 x 44,5 mm Abstand) eine einfache Montage an Ihrer Halterung. Technische Daten: - Gewicht: 60 g - Maximale Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 73 x 50 x 18,5 mm - Betriebsspannung: 5 V, 12 V oder 24 V (je nach gewählter Option) Details zur Modulschnittstelle: - DC+: Anschluss an den Pluspol der Stromversorgung (erforderliche Spannung für das Relais; 5 V, 12 V oder 24 V wählen) - DC-: Anschluss an den Minuspol der Stromversorgung Stromversorgung - IN1 bis IN4: Je nach Einstellung des jeweiligen Kanals ermöglichen diese Eingänge die Ansteuerung des entsprechenden Relais mit einem hohen oder niedrigen Pegel zur Aktivierung. Relais-Ausgangsklemmen (insgesamt 12 Anschlüsse, alle direkt zugänglich für einfache Bedienung): - NO1 bis NO4: Öffnerkontakt des Relais – das Relais ist vor der Aktivierung geschlossen und wird nach der Aktivierung mit COM verbunden. - COM1 bis COM4: Gemeinsamer Kontakt des Relais. - NC1 bis NC4: Schließerkontakt des Relais – das Relais ist vor der Aktivierung mit COM geschlossen und wird nach der Aktivierung geschlossen. Hoch-/Niedrig-Trigger-Auswahlklemmen: - S1 bis S4: Auswahl des Triggerpegels für die Relais 1 bis 4. - COM und LOW für Low-Triggerung verbinden; COM und HIGH für High-Triggerung verbinden. Lieferumfang: 1 x 4-Kanal-Relaismodul. Dieses Modul eignet sich ideal für Ihre Anwendungen in den Bereichen Laststeuerung, Automatisierung oder Prototyping. Seine robuste Bauweise und flexiblen Funktionen machen es zu einer zuverlässigen Wahl für Ihre Anforderungen.
