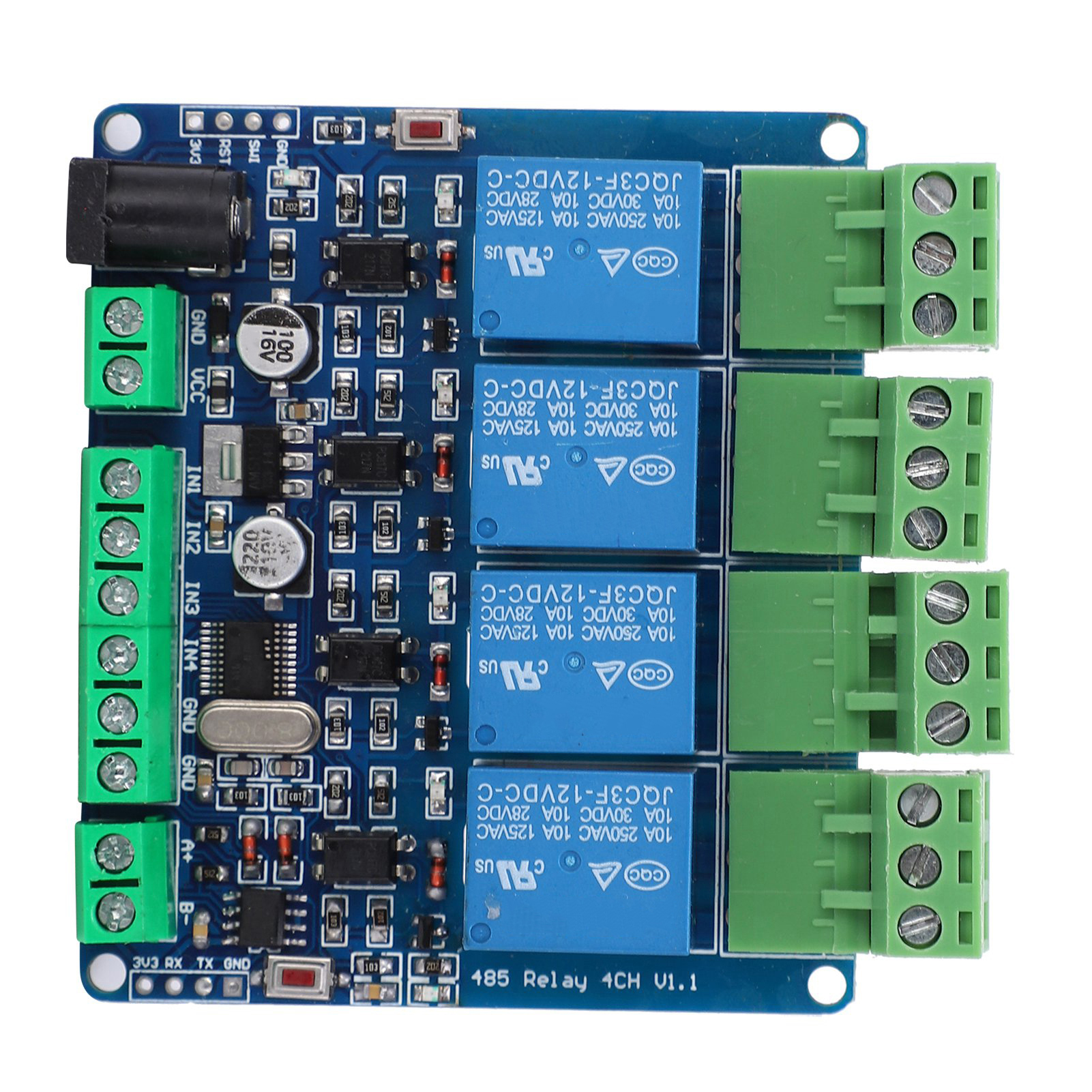

4-kanal-12v-relaismodul, Hochpräziser Schalteingang Für Rs485/ttl-kommunikation

1. Dies ist ein 4-Kanal-Relaismodul mit 12 V Ausgangsspannung. Die Installation ist schnell und einfach. 2. Hochwertige Materialien gewährleisten Langlebigkeit und Stabilität. 3. Das Modul zeichnet sich durch geringen Stromverbrauch, hohe Genauigkeit und Kompatibilität mit RS485/TTL-Kommunikation aus. 4. Hochwertige elektronische Bauteile und ein präziser Fertigungsprozess garantieren Langlebigkeit. 5. Die Steckverbinder gewährleisten optimale Kontakte und somit einen stabilen Betrieb. Produkttyp: 4-Kanal-Relaismodul. Relaiskommunikation: RS485-Netzwerk. Die Standard-Kommunikationsadresse ist 1 und kann vom Benutzer geändert werden. Hinweis: Die Eingänge IN1 bis IN4 dienen zum Anschluss eines Schalters und zum Auslesen seines Zustands über RS485. Sie steuern nicht den Relaisausgang. Der Schaltzustand der Eingänge IN1 bis IN4 muss bei jeder Anfrage vom Computer ausgelesen werden; die Daten können nicht aktiv über das RS485-Protokoll übertragen werden. Hinweis: Die Eingänge IN1 bis IN4 dürfen nicht an 220 V angeschlossen werden (ein häufiger Fehler). Die Verdrahtung ist wie folgt: IN1-GND (standardmäßig High, bei Aktivierung Low). Der Computer sendet Anweisungen zum Auslesen des Schaltzustands. IN2-GND (standardmäßig High, bei Aktivierung Low). Der Computer sendet Anweisungen zum Auslesen des Schaltzustands. IN3-GND (standardmäßig High, bei Aktivierung Low). Der Computer sendet Anweisungen zum Auslesen des Schaltzustands. IN4-GND (standardmäßig High, bei Aktivierung Low). Der Computer sendet Anweisungen zum Auslesen des Schaltzustands. Platinenressourcen: 1. Reset-Taster S1. 2. Betriebs-LED D5. Steuerbefehle für die Gruppenfreigabe (Download). 1. Vier Relaisausgänge (einer normalerweise offen, einer normalerweise geschlossen). 2. STM8S103F3 Mikrocontroller. 3. Vier optoentkoppelte Relaisausgänge. 4. LED-Anzeigen für Relais-Schließung. 5. Rundsteckdose und Klemmenanschluss für DC. Komfortabler Stromversorgungsanschluss (5 V oder 12 V Versorgungsspannung abhängig von der Relaisspannung). 6. Vier Eingänge (potentialfreier Eingang, passiver Eingang, geerdeter Eingang). 7. Eine RS485-Kommunikationsschnittstelle. 8. Betriebsanzeige. 9. Benutzer-LED. 10. Reset-Taste. 11. SWIM-Download-Schnittstelle (STLINK-V2-Downloadprogramm; Benutzer können das Programm zweimal entwickeln). 1. LED an die Benutzer-LED anschließen. 2. TX/RX an den RS485-Anschluss und den TTL-Anschluss anschließen. 3. Benutzer-Taste (rote Taste links). 4. Ende des EN485-Betriebs. 5. Eingänge IN1 bis IN4 werden direkt mit den Klemmen verbunden. 6. K1 bis K4 steuern die Relaisausgänge. 7. SWIM J13-Programmierprogramm. Abmessungen: ca. 76 x 67 mm. 1 Relaismodul, 4 Kanäle.
