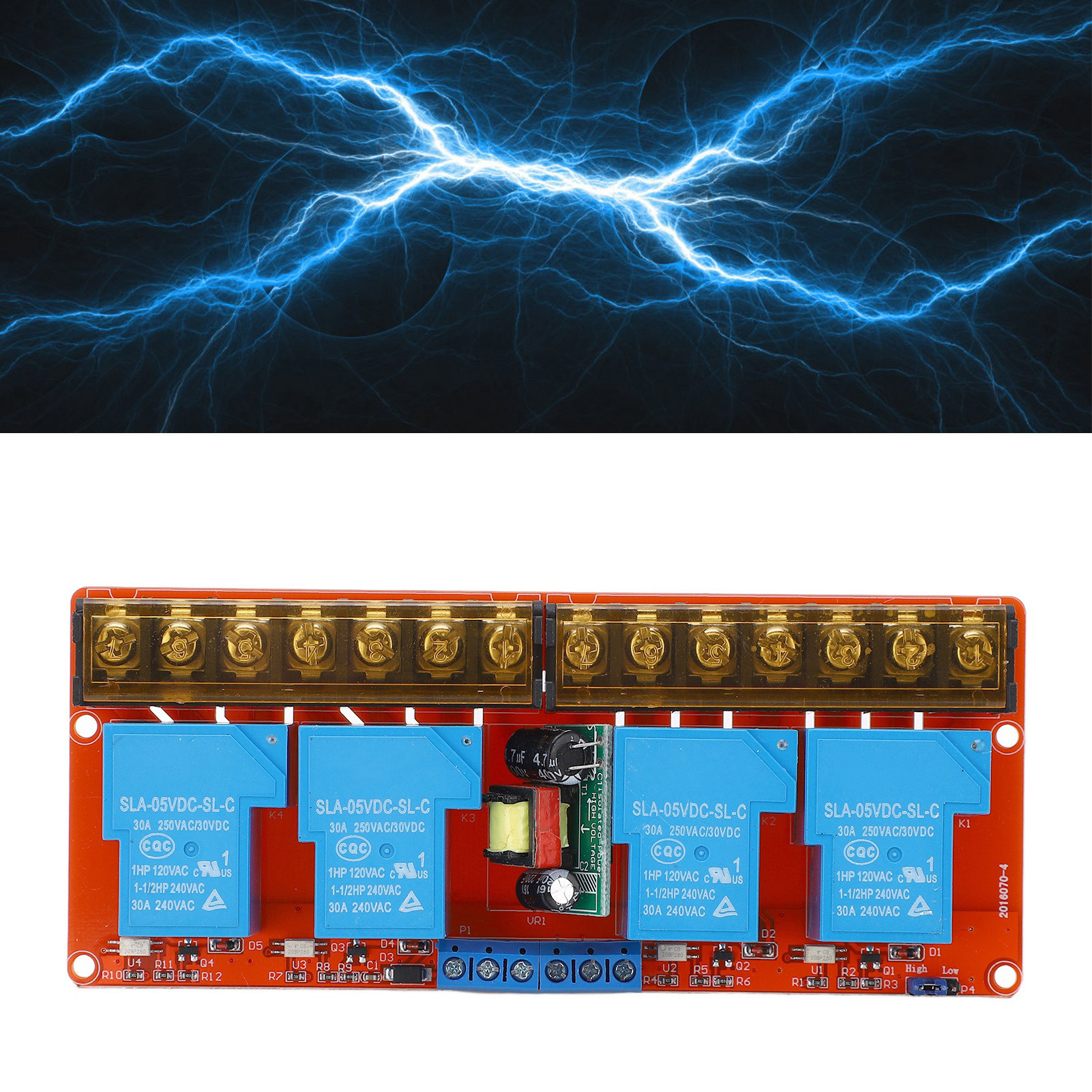

4-kanal 30a Ac100-250v Dc5v Hoch-/niedrig-auslöserelaisplatine

Willkommen in unserem Shop! Dieses 4-Kanal-Relaismodul mit High/Low-Pegel-Triggerung ermöglicht die präzise und zuverlässige Steuerung von bis zu 4 Lasten für ein optimales Benutzererlebnis. Dank eines Hochleistungsrelais unterstützt es Ströme bis zu 30 A und Spannungen bis zu 250 V. Die Optokoppler-Isolation sorgt für hohe Ansteuerleistung und Stabilität bei einem Triggerstrom von 5 mA. Die einfache Handhabung wird durch Schraubklemmen für einen unkomplizierten Anschluss ermöglicht. Die Installation ist dank 4 Befestigungslöchern kinderleicht und sofort einsatzbereit. Artikeltyp: Relaismodul Material: Leiterplatte Relais: 250 V 30 A Produktgröße: ca. 143 x 60 x 20 mm (L x B x H) Eingangsspannung: 5 V DC (optionales Trennmodul, AC 100–250 V) Steuerspannung für hohe Pegel: (0–1 V: Relais für niedrige Pegel AUS) (1,5–5 V: Relais für hohe Pegel EIN) Eingangsbereich: DC+: An den Pluspol der Stromversorgung anschließen (Stromversorgung entsprechend der Relaisspannung. Bei Auswahl des Trennmoduls kann diese Schnittstelle für die Stromversorgung des Signals für hohe Pegel verwendet werden.) DC-: An den Minuspol der Stromversorgung anschließen. CH1: Signaltrigger-Anschluss des 1-Kanal-Relaismoduls (Triggerung für hohe und niedrige Pegel möglich (optional)). CH2: Signaltrigger-Anschluss des 2-Kanal-Relaismoduls (Triggerung für hohe und niedrige Pegel möglich (optional)). CH3: Signaltrigger-Anschluss des 3-Kanal-Relaismodul (mit optionaler High- und Low-Pegel-Triggerung) CH4: Signaltriggeranschluss des 4-Kanal-Relaismoduls (mit optionaler High- und Low-Pegel-Triggerung) Bedeutung der High- und Low-Pegel: High-Pegel-Triggerung: Zwischen dem Signaltriggeranschluss (IN) und dem Minuspol der Stromversorgung liegt eine positive Spannung an. Im Allgemeinen ist der Pluspol der Stromversorgung mit dem Triggeranschluss verbunden. Sobald am Triggeranschluss eine positive Spannung anliegt oder die Triggerspannung erreicht wird, schließt das Relais. Low-Pegel-Triggerung: Die Triggerung erfolgt, wenn die Spannung zwischen dem Signaltriggeranschluss und dem Minuspol der Stromversorgung 0 V beträgt oder wenn die Spannung am Triggeranschluss niedriger als die positive Spannung der Stromversorgung ist. Sobald die Spannung niedrig genug ist, um auszulösen, schließt das Relais. Ein Triggermodus, bei dem der Minuspol der Stromversorgung Kontakt mit dem Triggerelement herstellt, um das Relais zu schließen. Siehe die elektrischen Parameter (Änderungen je nach Produkt vorbehalten). Packungsinhalt: 1 x Relaismodul
