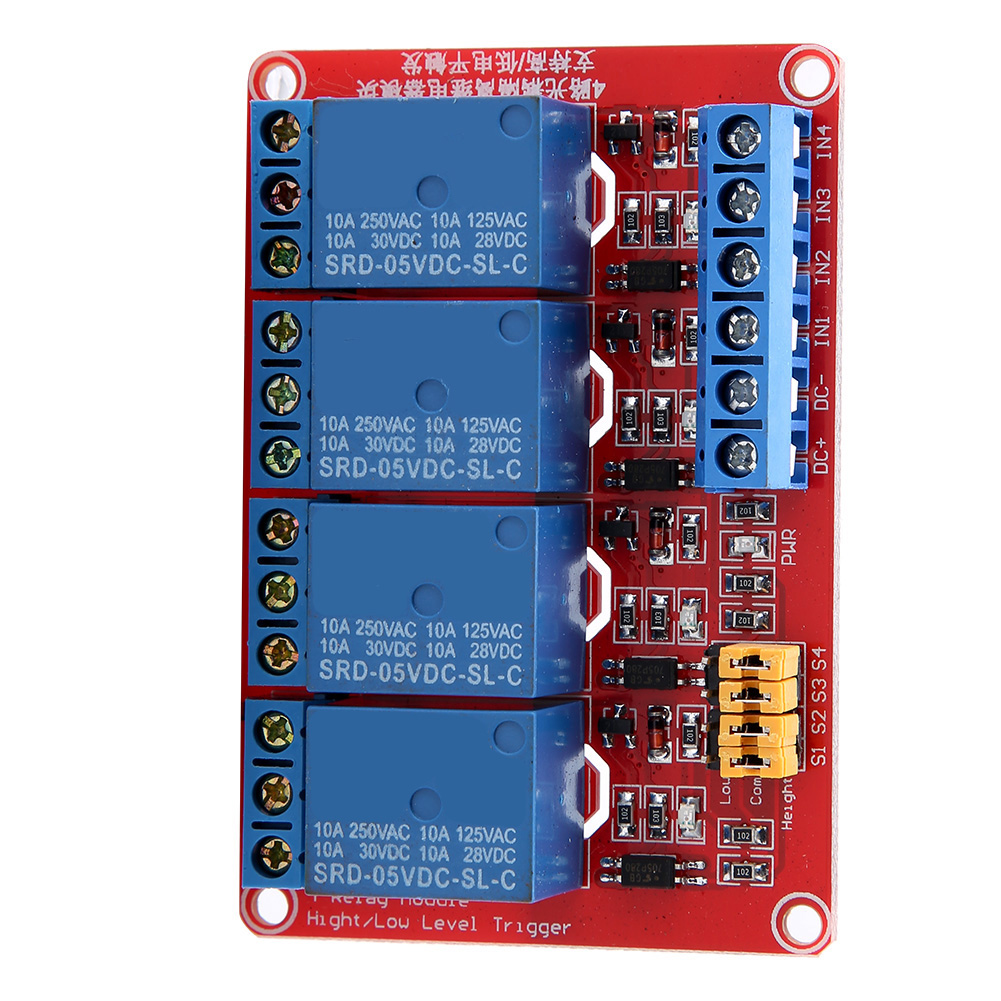

4-kanal-5v-optokoppler-relaismodul, High/low-triggerung, Schnittstellenplatine

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes 4-Wege-Relaismodul, das für zuverlässige Isolation und präzise Steuerung in Ihren Elektronikprojekten entwickelt wurde. Dank des SMD-Optokopplers gewährleistet dieses Modul effektive Isolation, hohe Ansteuerleistung und optimale Stabilität. Der Triggerstrom beträgt nur 5 mA und ist somit mit den meisten Mikrocontrollern kompatibel. Dieses Modul kann je nach Bedarf mit 5 V, 12 V oder 24 V betrieben werden. Jeder der 4 Kanäle kann per High- oder Low-Pegel getriggert werden, konfigurierbar über einen Jumper. Diese Flexibilität ermöglicht die einfache Integration in verschiedene Steuerungssysteme. Das fehlertolerante Design stellt sicher, dass das Relais auch bei Unterbrechung der Steuerleitung nicht unbeabsichtigt aktiviert wird und erhöht so die Sicherheit Ihrer Installation. Eine grüne LED signalisiert die Stromversorgung, während 4 rote LEDs den Status jedes Relais in Echtzeit anzeigen. Die Benutzeroberfläche ist auf Einfachheit ausgelegt: Alle Verbindungen können direkt über die Schraubklemmen hergestellt werden, Löten ist nicht erforderlich. Zusätzlich ermöglichen vier Befestigungslöcher (3,1 mm Durchmesser, 67 x 44,5 mm Abstand) eine einfache Montage auf Ihrem Träger. Technische Daten: - Gewicht: 60 g - Gemeinsame Kontaktlast: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 73 x 50 x 18,5 mm - Versorgungsspannung: 5 V, 12 V oder 24 V (wählbar) Details zur Modulschnittstelle: 1. DC+: Anschluss an den Pluspol der Stromversorgung (benötigte Spannung abhängig vom Relais: 5 V, 12 V oder 24 V). 2. DC-: Anschluss an den Minuspol der Stromversorgung. 3. IN1 bis IN4: Je nach Konfiguration des jeweiligen Kanals ermöglichen diese Eingänge die Ansteuerung des entsprechenden Relais durch ein High- oder Low-Signal. Relaisausgänge (insgesamt 12 Anschlüsse, alle über Klemmenblöcke zugänglich): - NO1 bis NO4: Öffnerkontakt (das Relais ist vor der Aktivierung geöffnet und nach der Aktivierung mit COM verbunden). - COM1 bis COM4: Gemeinsamer Kontakt des Relais. - NC1 bis NC4: Schließerkontakt (das Relais ist vor der Aktivierung mit COM verbunden und nach der Aktivierung geöffnet). High/Low-Triggerwahlschalter: - S1 bis S4: Auswahl des Triggermodus für die Relais 1 bis 4. - COM an LOW anschließen, um durch ein Low-Signal zu triggern, oder an HIGH anschließen, um durch ein High-Signal zu triggern. Lieferumfang: 1 x 4-Kanal-Relaismodul. Dieses Produkt eignet sich ideal für Automatisierung, Hausautomation, industrielle Laststeuerung oder jedes Projekt, das zuverlässiges und isoliertes Schalten erfordert. Seine robuste Bauweise und die fortschrittlichen Funktionen machen es zur idealen Wahl für Profis und anspruchsvolle Hobbyisten.
