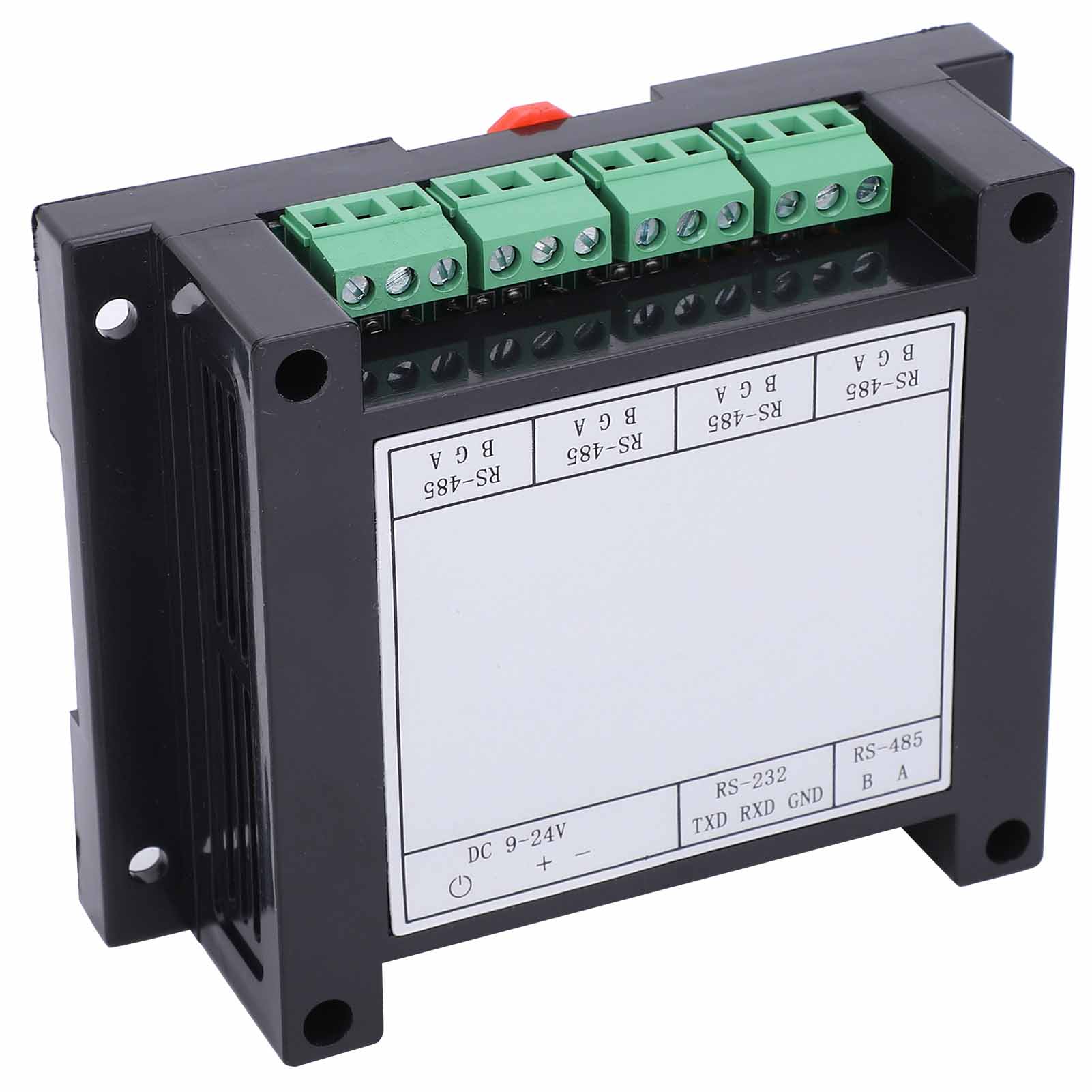

4-kanal Fotoelektrisch Isolierter Industrieller Rs485-repeater/splitter

1. Industrielles Design, vollständige Kommunikationsisolation, stabile Leistung und Übertragungsrate bis zu 115,2 kbit/s. 2. Integriertes, isoliertes DC/DC-Netzteilmodul für optimale elektrische Trennung zwischen den Ports. 3. Unterstützt die Kommunikation mehrerer Geräte: Jeder Kanal kann bis zu 128 Knoten verbinden, mit einer maximalen Reichweite von 2.500 Metern. 4. Automatische Datenflusssteuerung: Automatische Erkennung und Steuerung der Übertragungsrichtung. 5. Mehrfacher Schutz: ±15 kV ESD-Schutz, 600 W Dual-Channel-TVS-Schutz und 2,5 kV Kommunikationsisolation. 6. Das Netzteil hat einen weiten Spannungsbereich von 9 bis 24 V DC und ist verpolungssicher. Produkttyp: Repeater. Kompatibilität: Kompatibel mit den Standards RS-232 und RS-485 (TIA/EIA). Betriebsspannung: 9–24 V DC. Nennleistung: 0,5–1,2 W. Eingangsschnittstelle: 1x RS-232 / 1x RS-48. Ausgangsschnittstelle: 4 RS-48. Belastbarkeit: 128 Knoten pro Schnittstelle. Kommunikationsdistanz: 2.500 Meter pro Schnittstelle (geschirmtes Kabel oder verdrilltes Adernpaar). Übertragungsrate: 300 bps bis 115,2 kbps. Montage: 35-mm-DIN-Schienenmontage oder 4-Loch-Rückplattenmontage. Abmessungen: ca. 115 x 90 x 40 mm. Betriebsumgebung: -30 °C bis 70 °C, relative Luftfeuchtigkeit > 95 % rF. Hinweise zur Verdrahtung: 1. Die 485-Kommunikationsleitung muss ein geschirmtes, verdrilltes Adernpaar sein, vorzugsweise mehrdrähtig für erhöhte Sicherheit. Die maximale Länge darf 2.500 Meter nicht überschreiten. 2. Die Verkabelung muss so weit wie möglich von Hochspannungsleitungen entfernt, nicht parallel zu Stromleitungen und nicht gebündelt verlegt werden. 3. Der 485-Bus muss ein verdrilltes Adernpaar sein; Stern- und Abzweigverbindungen sind nicht zulässig. 4. Bei mehr als 30 Controllern oder einer Kabellänge von über 500 Metern wird der Einsatz eines RS-485-Repeaters empfohlen. 5. Netzbetriebene Geräte und das Gehäuse müssen ordnungsgemäß geerdet sein. 6. Verbinden Sie die Masse (GND) aller RS-485-Geräte mit geschirmten Kabeln. Anforderungen an die Kabelauswahl für die RS-485-Buskommunikation: Verwenden Sie ein geschirmtes, zweiadriges Kupfer-Twisted-Pair-Kabel mit einem Querschnitt von 0,5 bis 0,75 mm², einer Impedanz von 38 bis 88 Ω/km und einer Kapazität von 30 bis 50 nF/km. Die Verdrillung muss 20 mm betragen (bei einer Entfernung von 500 Metern oder weniger kann der Querschnitt reduziert werden, das Kabel muss jedoch ein Twisted-Pair sein). Gemeinsame Signalmasse: 1. Alle Geräte im selben Netzwerksegment müssen eine gemeinsame Masse verwenden, um Gleichtaktstörungen zu vermeiden. 2. Bei einer zentralen Stromversorgung verbinden Sie die negativen DC-Anschlüsse aller Netzteile im selben Netzwerksegment (einschließlich der unabhängigen Netzteile für Kommunikationsgeräte) direkt zu einer gemeinsamen Masse. In diesem Fall entspricht die Signalmasse der Masse des DC-Netzteils. 3. Bei einer unabhängigen Stromversorgung eines Gebäudes verbinden Sie die Masseanschlüsse (schwarzes Kabel) aller Geräte im selben Netzwerksegment zu einer gemeinsamen Signalmasse. 1 x Repeater
