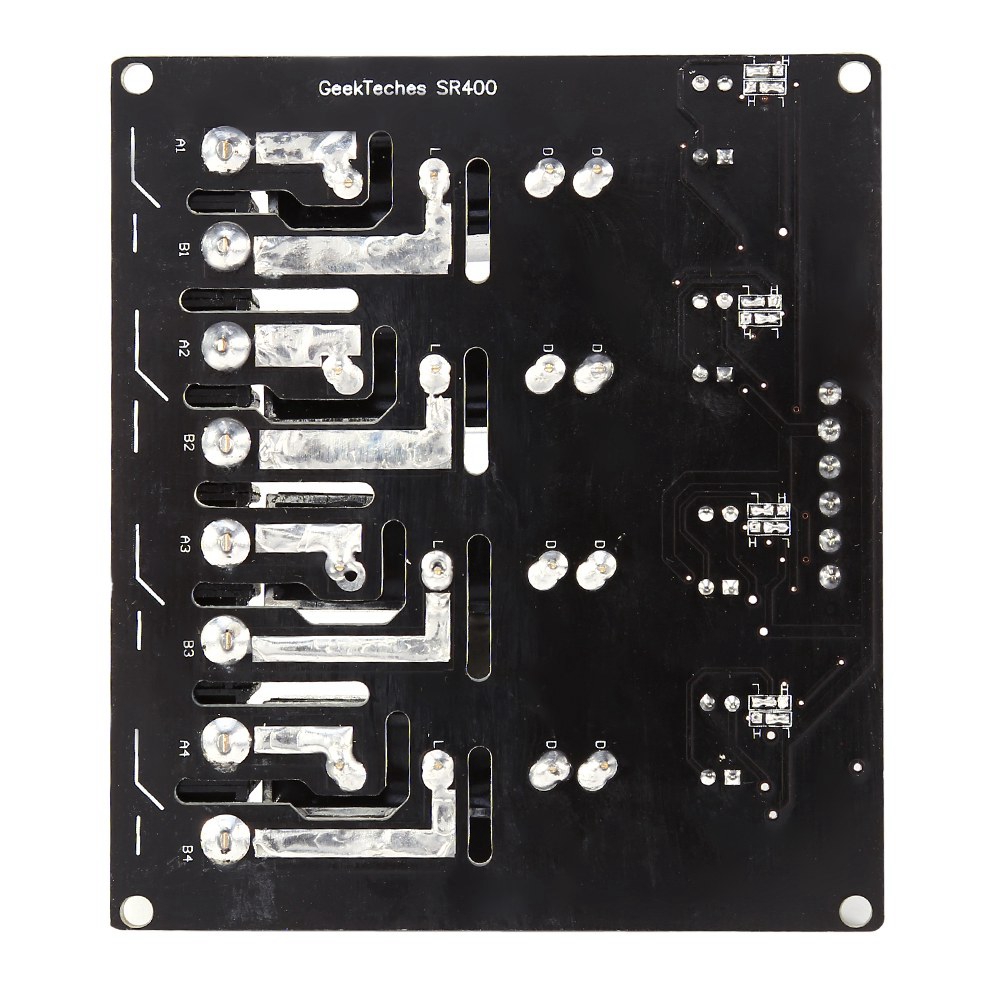

4-kanal-halbleiterrelais, 380 V, 8 A, Ssr-modul, Schaltregler

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul – die zuverlässige und vielseitige Lösung für Ihre elektronischen Steuerungsprojekte. Dieses Modul eignet sich ideal für die präzise und sichere Steuerung von Wechsellasten. **Hauptmerkmale:** 1. **Stromversorgung**: Das Modul benötigt Gleichstrom (DC) mit einer Spannung, die der des Relais entspricht (5 V bis 12 V DC). 2. **Praktische Eingangsklemmen**: Ausgestattet mit grünen KF301-Eingangsklemmen für eine einfache Verdrahtung. 3. **Sichere Ausgangsklemmen**: Verwendet KF1000-2P-Ausgangsklemmen für eine robuste und sichere Verbindung. 4. **Einstellbare Triggerpegel:** Sie können einen hohen oder niedrigen Triggerpegel einstellen (über Jumper auf der Rückplatte; Standardeinstellung: niedrig). 5. **Schaltspezifikationen:** Die vom Relais gesteuerte Spannung liegt zwischen 24 V und 380 V AC, der maximale Strom beträgt 8 A. **Detaillierte Beschreibung:** Die Hochspannungsauslösung erfolgt, wenn zwischen dem Triggeranschluss (IN) und der Kathode des Netzteils eine positive Spannung anliegt. Dies bedeutet, dass der Pluspol des Netzteils mit dem Triggeranschluss verbunden ist. Sobald die Spannung den eingestellten Schwellenwert erreicht, schaltet das Relais. Umgekehrt erfolgt die Niederspannungsauslösung, wenn die Spannung zwischen dem Triggeranschluss und der Kathode 0 V oder niedriger als die Anodenspannung ist. Auch in diesem Fall schaltet das Relais. In diesem Fall wird die Kathode der Stromversorgung üblicherweise mit dem Triggeranschluss verbunden. **Technische Daten:** - Eingangsspannung: DC 5 V bis 12 V - Steuerspannung: Einstellbarer hoher oder niedriger Pegel (Jumper auf der Rückseite) - Schaltspannung: AC 24 V bis 380 V - Maximalstrom: 8 A - Gewicht: 148 g (ca.) **Eingangsschnittstellen:** - DC+ (positive Stromversorgung) - DC- (negative Stromversorgung) - CH4: Triggeranschluss für die 4 Kanäle des Relaismoduls **Lieferumfang:** - 1 x 4-Kanal-Relaismodul Dieses Modul eignet sich ideal zur Automatisierung von Geräten und Beleuchtung oder anderen Geräten, die mit Wechselstrom betrieben werden. Dank seiner robusten Bauweise und der praktischen Anschlussklemmen ist es die ideale Wahl sowohl für Hobbybastler als auch für Profis.
