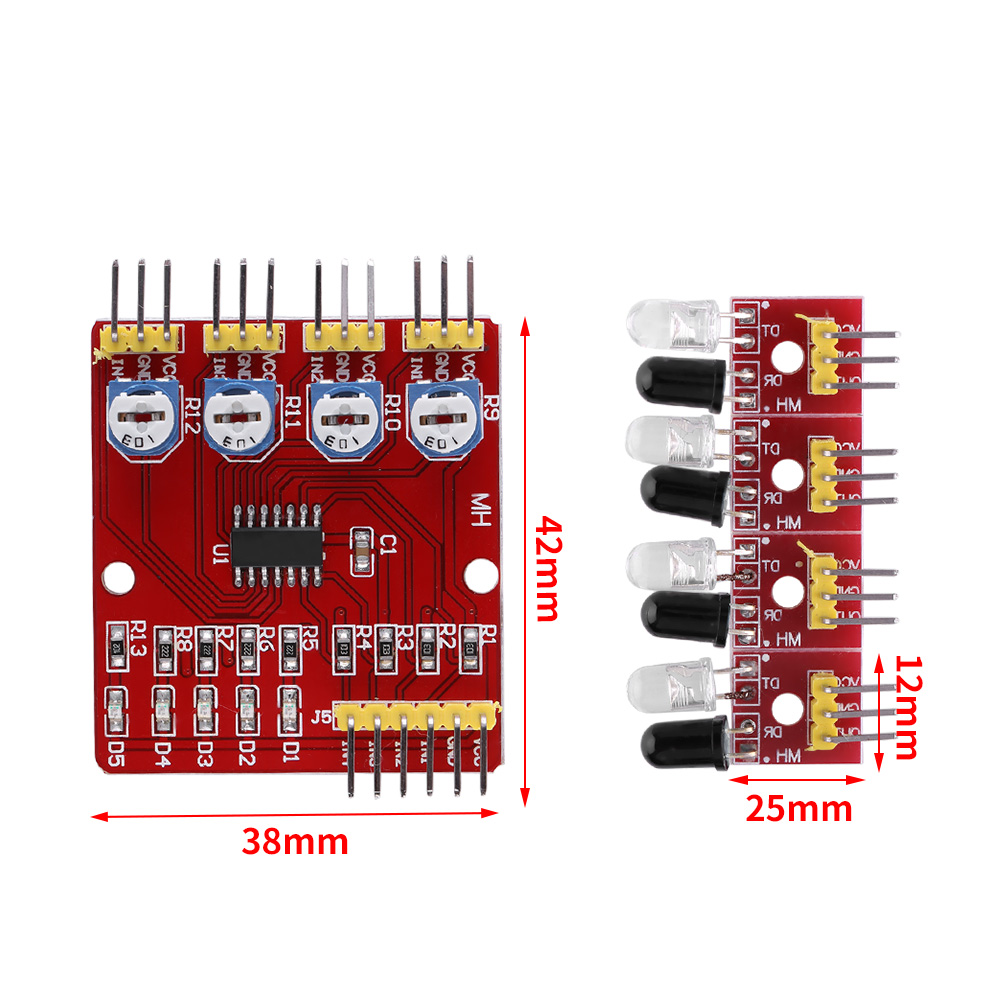

4-kanal-infrarot-linienverfolgungsmodul

Willkommen in unserem Shop! Dieses vielseitige Infrarot-Detektionsmodul bietet eine Komplettlösung für mechanische Automatisierungssysteme wie intelligente Fahrzeuge und Roboter. Es passt sich dem Umgebungslicht an und besteht aus einem Infrarotsender und einem Infrarotempfänger. Der Sender sendet eine spezifische Infrarotfrequenz aus, die beim Auftreffen auf ein Hindernis (reflektierende Oberfläche) reflektiert und vom Empfänger aufgefangen wird. Nach der Verarbeitung durch eine Komparatorschaltung liefert der Ausgang ein digitales Signal (niedrige Spannung). Merkmale: - Wenn das Modul ein Hindernis erkennt, leuchtet die rote Kontrollleuchte auf und der Ausgang OUT gibt kontinuierlich Signale mit niedriger Spannung aus. - Die Erfassungsreichweite kann mit einem Potentiometer eingestellt werden: Im Uhrzeigersinn drehen, um die Reichweite zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. - Die Reflektivität und Form des Ziels sind entscheidend für die Erfassungsreichweite. Kleine, schwarze Objekte haben die geringste, große, weiße Objekte die größte Reichweite. - Der Ausgang kann direkt an den IO-Pin eines Mikrocontrollers (SCM) angeschlossen oder direkt ein 5-V-Relaismodul oder ein Summermodul ansteuern. - Weit verbreitet für die Hindernisvermeidung von Robotern, die Fahrzeugvermeidung, die Zählung in Fertigungslinien und die Verfolgung von Schwarz-Weiß-Linien. Spezifikationen: - Betriebsspannung: 3,3 V–5 V DC - Betriebsstrom: >1 A - Erfassungsabstand: 2–60 cm - Erfassungswinkel: 35° - Größe: Große Platine: 42 × 38 × 12 mm; Kleine Karte: 25 × 12 × 12 mm - Durchmesser der Befestigungsbohrung: 3 mm Hinweis: 1. Richten Sie die Sonde nicht direkt auf Sonnenlicht, da dies die Funktion des Moduls beeinträchtigen kann. 2. Stellen Sie die Empfindlichkeit nicht zu hoch ein, da eine zu hohe Empfindlichkeit leicht zu Fehlalarmen führen kann. Lieferumfang: 1 × Infrarot-Tracking-Modul-Set (bestehend aus einer großen und einer kleinen Karte)
