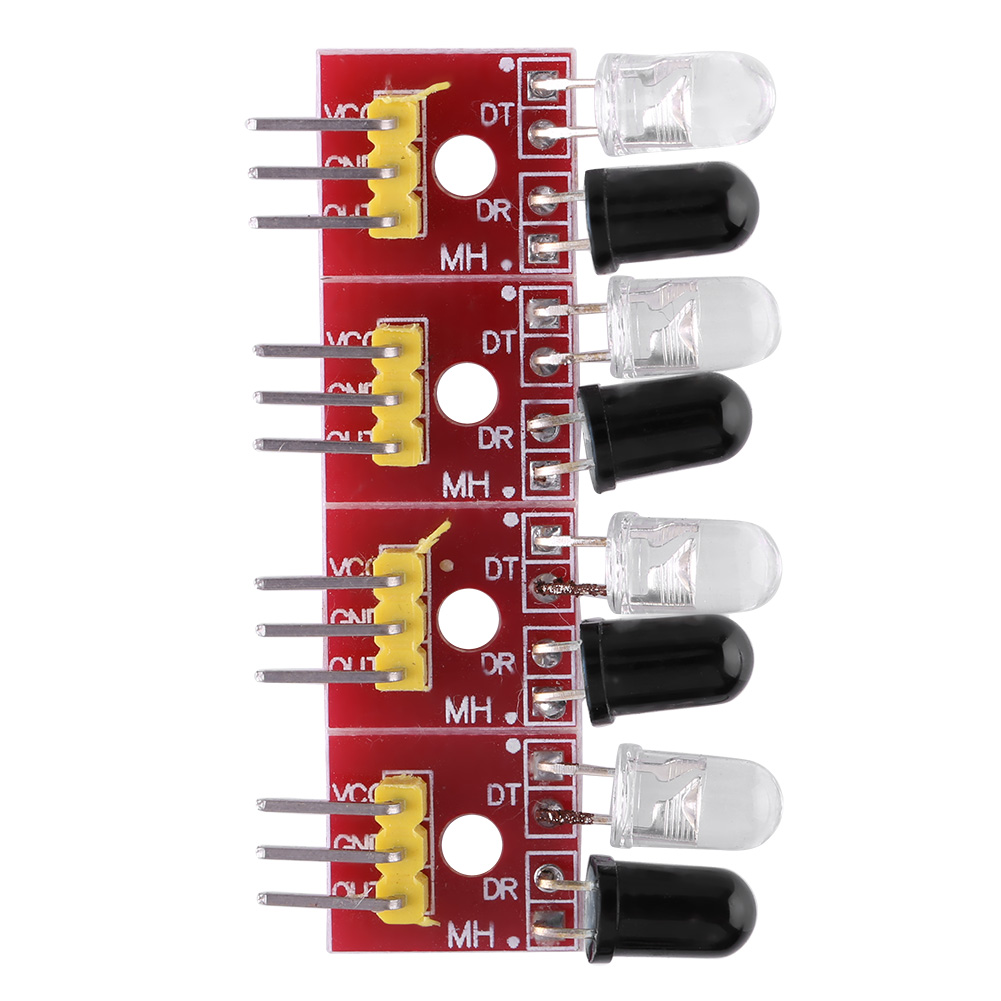

4-kanal-infrarot-reflexions-tracking-sensormodul-kit Zur Intelligenten Fahrzeug-hindernisvermeidung (pcb)

1. Sobald das Modul ein Hindernissignal erkennt, leuchtet eine rote Kontrollleuchte auf und der OUT-Port gibt gleichzeitig ein kontinuierliches Signal mit niedriger Spannung aus. 2. Die Erfassungsreichweite lässt sich mit einem Potentiometer einstellen: Im Uhrzeigersinn wird sie erhöht, gegen den Uhrzeigersinn verringert. 3. Die Erfassungsreichweite hängt von der Reflektivität und Form des Objekts ab. Kleine und schwarze Objekte haben die geringste, große und weiße die größte Erfassungsreichweite. 4. Der OUT-Port kann direkt mit dem SCM IO-Port verbunden werden und auch ein 5V-Relaismodul oder ein Summermodul ansteuern. 5. Das Modul findet breite Anwendung in der Hindernisvermeidung für Roboter und Fahrzeuge, in der Zählung von Montagelinien und in der Schwarz-Weiß-Linienverfolgung. Beschreibung: Dieses Modul bietet vielseitige Infrarot-Erkennungssysteme für Automatisierungsanlagen wie intelligente Fahrzeuge und Roboter. Das Sensormodul ist an das Umgebungslicht anpassbar. Es verfügt über ein Paar Infrarot-Sende- und Empfangsröhren. Die Senderöhre sendet Infrarotstrahlung einer bestimmten Frequenz aus, die beim Erkennen von Hindernissen (reflektierenden Oberflächen) reflektiert und von der Empfangsröhre empfangen wird. Nach der Verarbeitung durch die Komparatorschaltung gibt die Signalausgangsschnittstelle ein digitales Signal (ein Signal mit niedrigem Spannungspegel) aus. Funktionen: Sobald das Modul ein Hindernis erkennt, leuchtet eine rote Kontrollleuchte auf und der OUT-Port gibt gleichzeitig ein kontinuierliches Signal mit niedrigem Spannungspegel aus. Die Erfassungsreichweite lässt sich mit einem Potentiometer einstellen: Im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern. Die Erfassungsreichweite hängt maßgeblich von der Reflektivität und Form des Ziels ab. Kleine und schwarze Objekte haben die geringste, große und weiße Objekte die größte Erfassungsreichweite. Der Ausgangsport kann direkt mit dem SCM-IO-Port verbunden oder ein 5-V-Relaismodul bzw. ein Summermodul direkt ansteuern. Das Modul findet breite Anwendung in der Hindernisvermeidung von Robotern und Fahrzeugen, in der Zählung von Bauteilen in Fertigungslinien und in der Schwarz-Weiß-Linienverfolgung. Technische Daten: Betriebsspannung: 3,3–5 V DC, Betriebsstrom: > 1 A, Erfassungsreichweite: 2–60 cm, Erfassungswinkel: 35°, Abmessungen: Große Platine: 42 × 38 × 12 mm, Kleine Platine: 25 × 12 × 12 mm, Durchmesser der Befestigungsbohrung: 3 mm. Hinweis: 1. Richten Sie die Sonde nicht direkt auf das Sonnenlicht. Sonnenlicht kann das Modul stören. 2. Die Empfindlichkeit sollte nicht zu hoch eingestellt werden, da eine zu hohe Empfindlichkeit leicht zu Fehlauslösungen führen kann. Lieferumfang: 1 x Infrarot-Tracking-Modul
