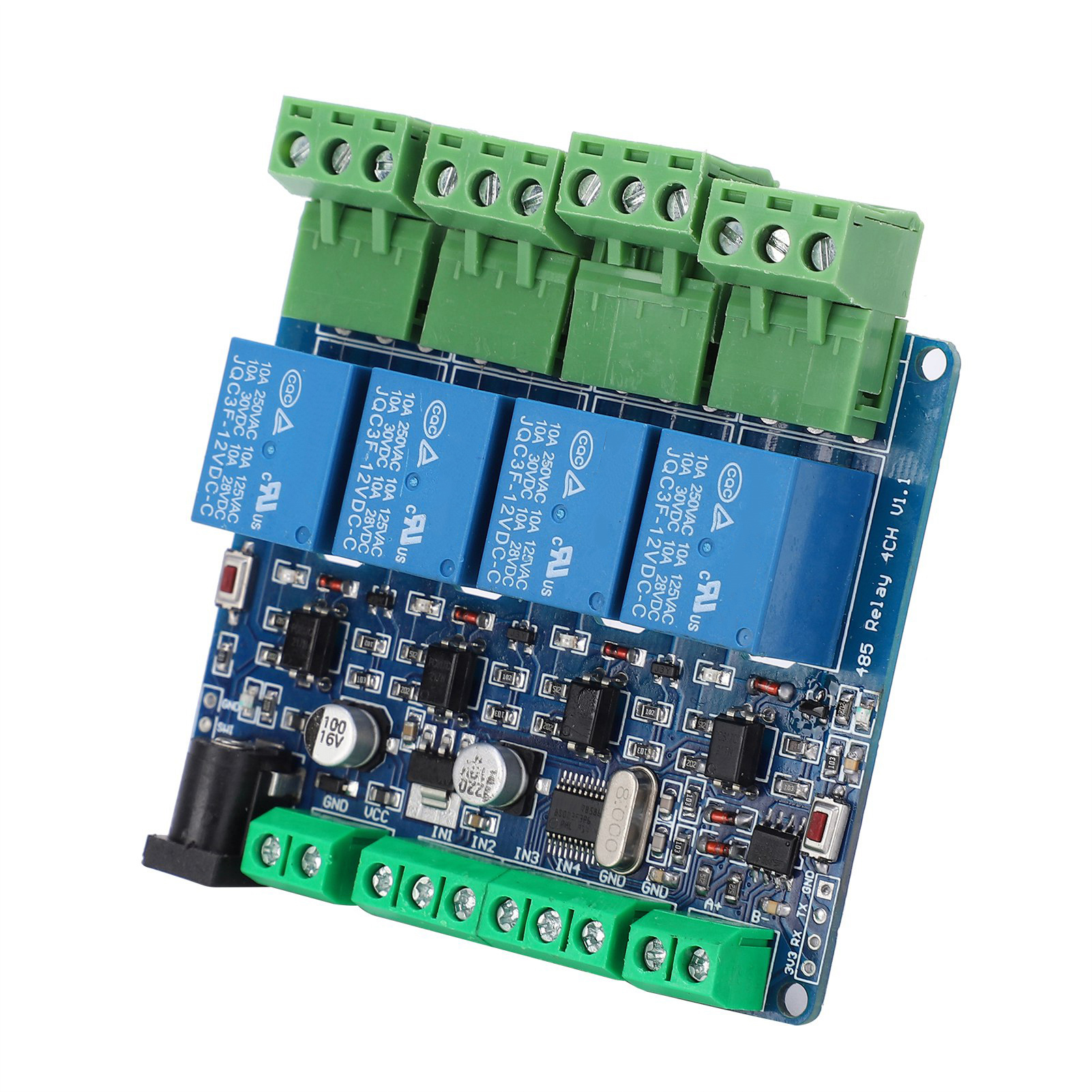

4-kanal-modbus-rtu-relaisausgang, 4-kanal-12-v-digitaleingang, 485-kbps-kommunikation, Ttl-stiftanschluss

Willkommen in unserem Shop! Dieses 4-Kanal-12V-Relaisausgangsmodul ist für eine einfache und bequeme Installation konzipiert. Hergestellt aus hochwertigen Materialien, garantiert es Langlebigkeit und Stabilität. Geringer Stromverbrauch, hohe Präzision, geeignet für RS485/TTL-Kommunikation. Hochwertige elektronische Bauteile und präzise Fertigung gewährleisten eine lange Lebensdauer. Die Anschlüsse bieten eine gute Kontaktleistung für einen stabilen Betrieb. Artikeltyp: 4-Kanal-Relaismodul Relaiskommunikation: Kommunikation über mehrere Einheiten im 485-Netzwerk, Standard-Kommunikationsadresse: 1, benutzerkonfigurierbar. Hinweis: IN1–IN4 dienen zum Anschluss von Schaltern und zum Auslesen ihres Status über 485, nicht zur Ansteuerung des Relaisausgangs über den Eingang. Der Status der Schalter IN1-IN4 muss bei jeder Abfrage vom Computer ausgelesen werden. Daten können nicht aktiv an 485 gesendet werden. Wichtig: IN1-IN4 nicht an 220 V anschließen. Verdrahtungsmethode: IN1-GND (Standardpegel hoch, nach Aktivierung niedrig) - Der Computer sendet Anweisungen zum Auslesen des Status. IN2-GND (Standardpegel hoch, nach Aktivierung niedrig) - Der Computer liest den Status. IN3-GND (Standardpegel hoch, nach Aktivierung niedrig) - Der Computer liest den Status. IN4-GND (Standardpegel hoch, nach Aktivierung niedrig) - Der Computer liest den Status. Platinenressourcen: 1. Reset-Taste S1 2. Betriebsanzeige-LED D5 Anweisungen zur Steuerung des gemeinsamen Gruppen-Downloads 1. 4 Relaisausgänge (1 Öffner, 1 Schließer) 2. STM8S103F3 Mikrocontroller 3. 4 optoentkoppelte Relaisausgänge 4. 4 LEDs zur Anzeige des Relais-Schließzustands 5. Runder DC-Anschluss und DC-Klemme für die Stromversorgung (5 V oder 12 V, abhängig vom Relais) 6. 4 Eingangsschnittstellen (potentialfreier Eingang, passiver Eingang, mit GND verbunden) 7. Eine RS485-Kommunikationsschnittstelle 8. Eine Betriebs-LED 9. Eine Benutzer-LED 10. Reset-Taste 11. SWIM-Download-Schnittstelle (STLINK-V2, für die Entwicklung von Folgeprogrammen) 1. LED an Benutzer-LED anschließen 2. TX und RX an Port 485 und Pin TTL-Port anschließen 3. KEY-Benutzertaste (rote Taste links) 4. EN 485-Endverwendung 5. Eingangsanschlüsse IN1–IN4 direkt mit Klemmen verbunden 6. Relaisausgangssteuerung K1–K4 7. Programmierprogramm SWIM J13 Größe: ca. 76 x 67 mm / 3 x 2,6 Zoll Lieferumfang: 1 x 4-Kanal-Relaismodul
