4-kanal-optokoppler-isoliertes Relaismodul, High/low-triggerung, Steuerrelais, 100–250 V Ac, 30 A

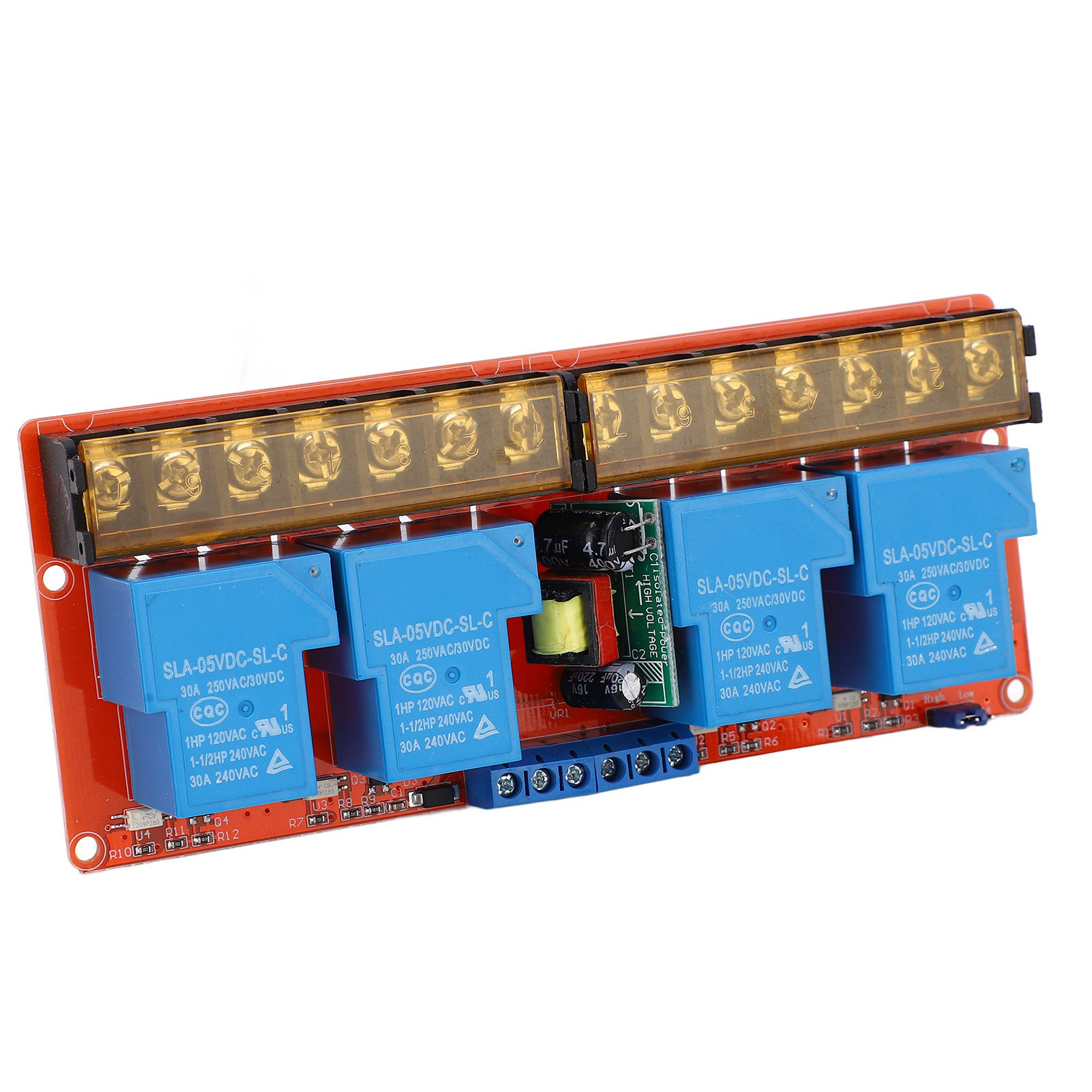

1. Produktübersicht: Dieses 4-Kanal-Relaismodul mit Hoch-/Niedrigtriggerung ermöglicht die Steuerung von bis zu vier Lasten. Es reagiert sensibel und zuverlässig und bietet eine hervorragende Benutzerfreundlichkeit. 2. Hohe Belastbarkeit: Ausgestattet mit einem Hochleistungsrelais unterstützt es eine maximale Last von 30 A und 250 V. 3. Starke Ansteuerleistung: Dieses Modul zeichnet sich durch Optokoppler-Isolation, starke Ansteuerleistung und stabile Performance aus. Der Triggerstrom beträgt 5 mA. 4. Einfache Bedienung: Dank der Schraubklemmen ist dieses Modul einfach zu bedienen und der Anschluss wird vereinfacht. Sie können es bedenkenlos verwenden! 5. Einfache Installation: Mit vier Befestigungslöchern ist dieses Modul einfach zu installieren und sofort betriebsbereit! Produkttyp: Relaismodul. Material: Leiterplatte. Relais: 250 V, 30 A. Produktabmessungen: ca. 143 x 60 x 20 mm (L x B x H). Stromversorgung: 5 V DC (optionales Trennmodul, 100–250 V AC). Steuerspannung für hohe Pegel: (0–1 V, Relais für niedrige Pegel AUS) (1,5–5 V, Relais für hohe Pegel EIN). Eingänge: DC+: An den Pluspol der Stromversorgung anschließen (die Stromversorgung erfolgt entsprechend der Relaisspannung. Bei Verwendung des Trennmoduls kann diese Schnittstelle für die Ansteuerung der hohen Pegel verwendet werden). DC-: An den Minuspol der Stromversorgung anschließen. CH1: Triggeranschluss für das 1-Kanal-Relaismodulsignal (Ansteuerung für hohe und niedrige Pegel möglich (optional)). CH2: Triggeranschluss für das 2-Kanal-Relaismodulsignal (Ansteuerung für hohe und niedrige Pegel möglich (optional)). CH3: Triggeranschluss für das 3-Kanal-Relaismodulsignal (High- und Low-Triggerung möglich (optional)) CH4: Triggeranschluss für das 4-Kanal-Relaismodulsignal (High- und Low-Triggerung möglich (optional)) Bedeutung der High- und Low-Pegel: Ein High-Triggerpegel bedeutet, dass zwischen dem Triggeranschluss (IN) und dem Minuspol des Netzteils eine positive Spannung anliegt. Im Allgemeinen ist der Pluspol des Netzteils mit dem Triggeranschluss verbunden. Sobald der Triggeranschluss positiv erregt ist oder die Triggerspannung erreicht, schließt das Relais. Ein Low-Triggerpegel liegt vor, wenn die Spannung zwischen dem Triggeranschluss und dem Minuspol des Netzteils 0 V beträgt oder wenn die Spannung am Triggeranschluss niedriger ist als die Spannung am Pluspol des Netzteils. Sobald die Spannung niedrig genug ist, um das Relais auszulösen, schließt es. Es gibt auch einen Triggermodus, bei dem der Minuspol des Netzteils den Transmitter kontaktiert, um das Relais zu schließen. Beachten Sie die elektrischen Parameter (können je nach Gerät variieren). 1 x Relaismodul
