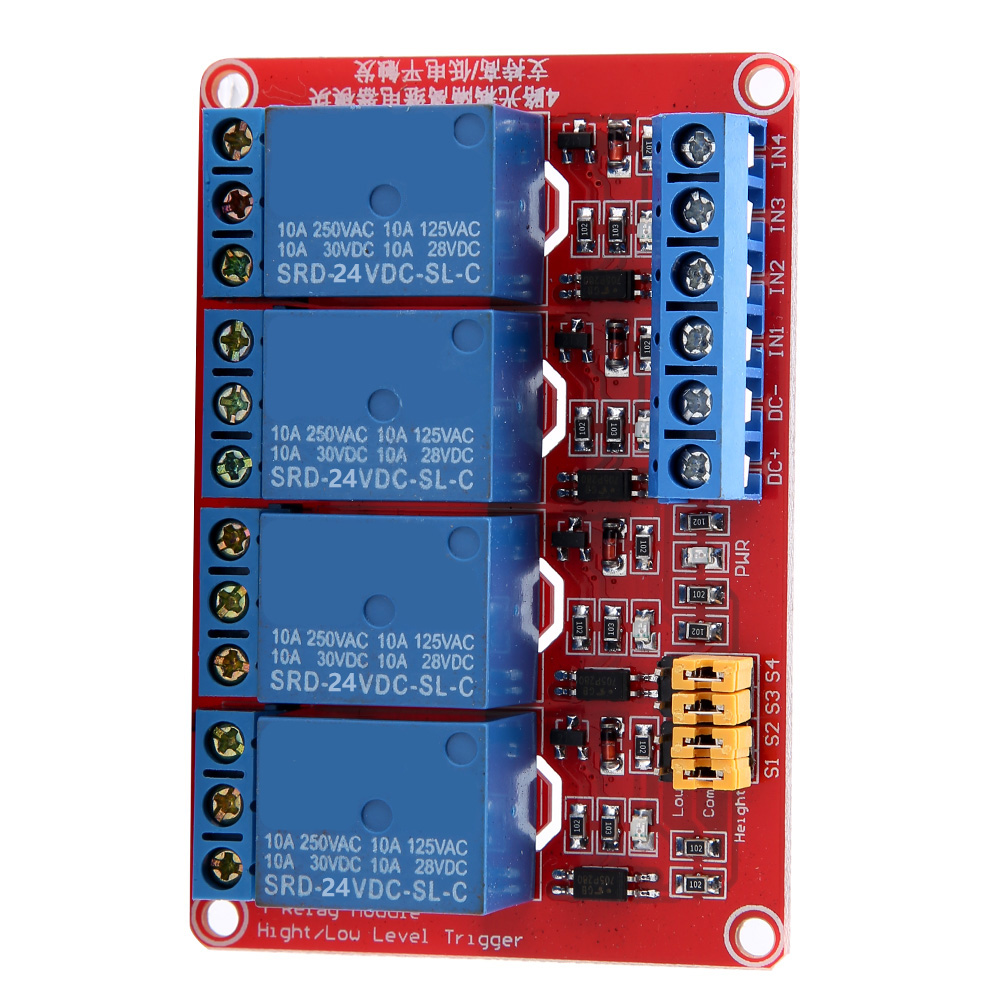

4-kanal-optokoppler-relaismodul 5 V/12 V/24 V (24 V) High- Und Low-triggerung

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul mit SMD-Fototransistor-Optik für robuste Steuerung und stabile Leistung. Der Triggerstrom beträgt nur 5 mA. Dieses Modul ist in drei Betriebsspannungsversionen erhältlich: 5 V, 12 V oder 24 V – ganz nach Ihren Bedürfnissen. Jeder Kanal kann per Jumper durch ein High- oder Low-Signal getriggert werden. Dank des fehlertoleranten Designs schaltet das Relais auch bei Unterbrechung der Steuerleitung nicht und sorgt so für erhöhte Sicherheit. Das Modul verfügt über eine Power-LED (grün) und vier Status-LEDs (rot) für jedes Relais. Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Klemmen über Drähte für eine vereinfachte Bedienung. Vier Befestigungslöcher sind für eine einfache Installation vorgesehen. Technische Daten: - Gewicht: 60 g / 2,1 oz - Maximale Kontaktbelastung: AC 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L x B x H): 73 x 50 x 18,5 mm / 2,9 x 2 x 0,7 Zoll - Durchmesser der Befestigungslöcher: 3,1 mm; Abstand: 67 x 44,5 mm - Spannung: 5 V, 12 V oder 24 V (wählbar) Modulschnittstelle: 1. DC+: Anschluss an den Pluspol der Stromversorgung (Relaisspannung erforderlich: 5 V, 12 V oder 24 V) 2. DC-: Anschluss an den Minuspol der Stromversorgung 3. IN1-IN4: Je nach Einstellung des jeweiligen Stromkreises kann das entsprechende Relais durch einen hohen oder niedrigen Pegel angesteuert werden Relais-Ausgangsanschlüsse: 12 Schnittstellenleitungen, alle direkt verbindbar für einfache Handhabung 1. NO1-NO4: Öffnerkontakte (NO) des Relais, vor der Aktivierung nicht angeschlossen, nach der Aktivierung mit COM verbunden 2. COM1-COM4: Gemeinsame Kontakte des Relais 3. NC1-NC4: Schließerkontakte (NC) des Relais, vor der Aktivierung mit COM verbunden, nach der Aktivierung nicht angeschlossen Anschlüsse zur Auswahl des Auslösepegels (hoch/niedrig): 1. S1–S4: Auswahl der Auslöseschwelle (hoch/niedrig) für die Relais 1 bis 4 2. Verbinden Sie COM mit LOW für Low-Pegel-Auslösung oder COM mit HIGH für High-Pegel-Auslösung. Lieferumfang: 1 x 4-Wege-Relaismodul
