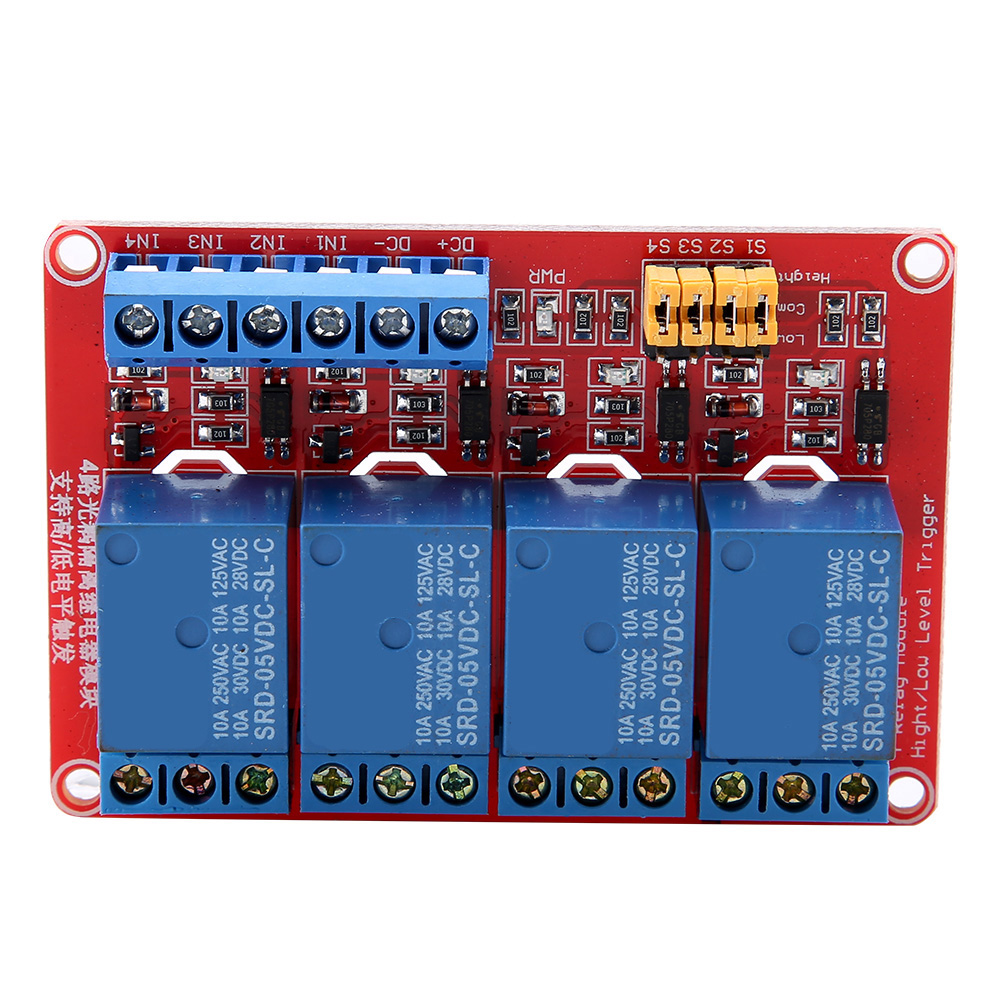

4-kanal-optokoppler-relaismodul, High- Und Low-triggerung, 5v/12v/24v-kompatibel

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul – eine unverzichtbare Komponente für Ihre Automatisierungs- und Steuerungsprojekte. Dieses Modul ist auf Zuverlässigkeit und Flexibilität ausgelegt und verfügt über einen SMD-Optokoppler für optimale galvanische Trennung, hohe Ansteuerleistung und stabilen Betrieb bei einem Triggerstrom von nur 5 mA. Sie können es je nach Bedarf mit 5 V, 12 V oder 24 V versorgen. Jedes der vier Relais lässt sich individuell per Jumper auf einen High- oder Low-Pegel einstellen. Dank seiner fehlertoleranten Konstruktion bleiben die Relais auch bei Unterbrechung der Steuerleitung inaktiv. Zur intuitiven Bedienung ist das Modul mit einer Betriebsanzeige (grün) und vier roten LEDs ausgestattet, die den Status jedes Relais anzeigen. Alle Schnittstellen sind über Schraubklemmen für eine direkte, lötfreie Verdrahtung zugänglich, was äußerst praktisch ist. Vier Befestigungslöcher (3,1 mm Durchmesser, 67 x 44,5 mm Abstand) gewährleisten eine sichere Installation. **Detaillierte Spezifikationen:** * **Modulabmessungen:** 73 x 50 x 18,5 mm / 2,9 x 2 x 0,7 Zoll. * **Gewicht:** 60 g / 2,1 oz. * **Maximale Belastung pro Schnittstelle:** AC 250 V/10 A, DC 30 V/10 A. * **Versorgungsspannung:** 5 V, 12 V oder 24 V (wählbar). **Anschlüsse:** * **Stromversorgung:** DC+ (Pluspol) und DC- (Minuspol). * **Steuersignale (IN1 bis IN4):** Zur Ansteuerung jedes Relais über einen hohen oder niedrigen Pegel. * **Relaisausgänge (12 Anschlüsse):** * **COM1-COM4:** Gemeinsamer Anschluss für jedes Relais. * **NO1-NO4:** Öffnerkontakt (im Ruhezustand geöffnet, bei Betätigung geschlossen). * **NC1-NC4:** Schließerkontakt (im Ruhezustand geschlossen, bei Betätigung geöffnet). * **Triggerpegelwahl (S1-S4):** Kurzschluss mit „Low“ für Triggerung durch einen niedrigen Pegel oder mit „High“ für Triggerung durch einen hohen Pegel. **Lieferumfang:** * 1 x 4-Kanal-Relaismodul.
