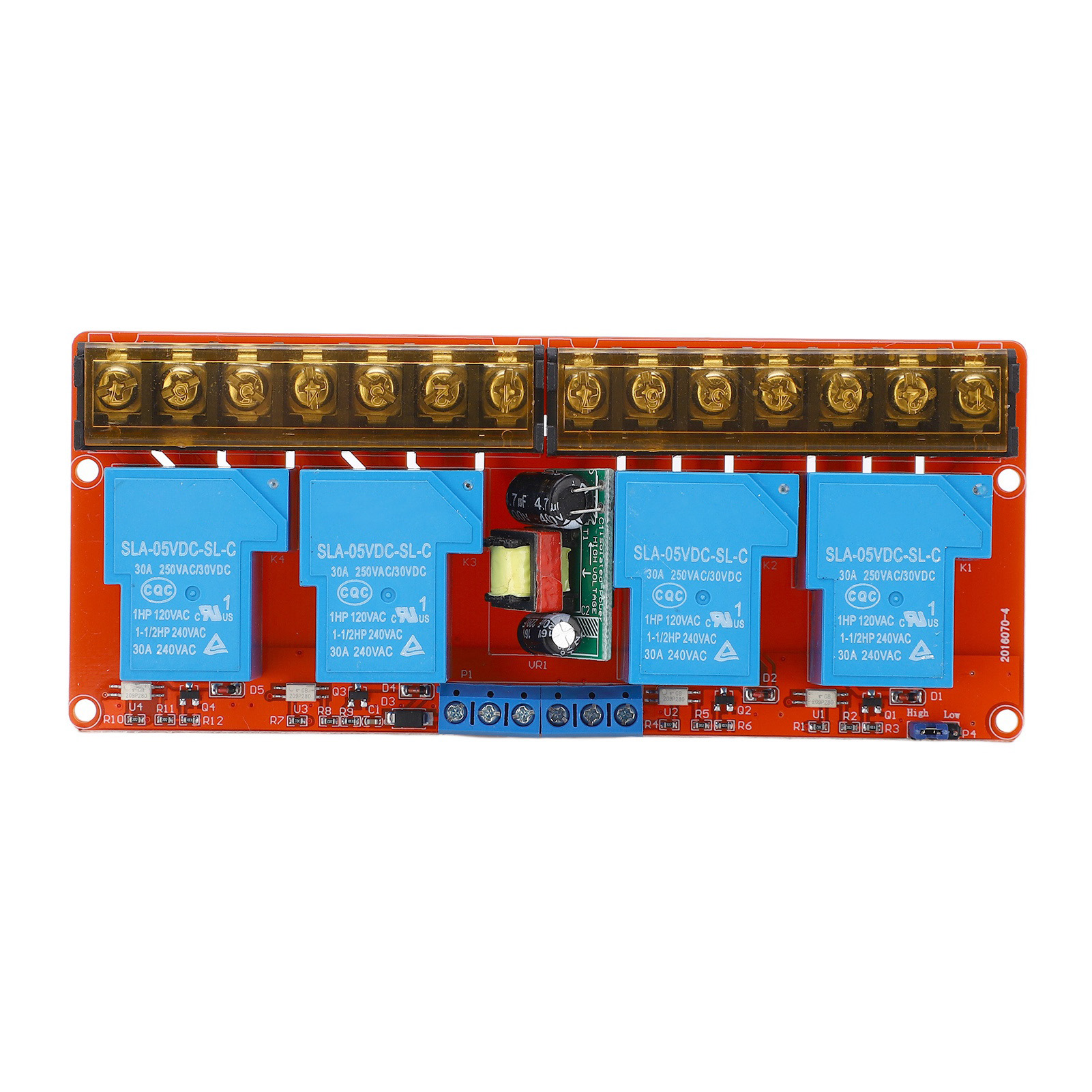

4-kanal-optokoppler-relaismodul, Isolation, High/low-pegel-triggerung, Ac 100–250 V, 30 A

Willkommen in unserem Shop! Entdecken Sie unser 4-Kanal-Relaismodul mit Hoch-/Niedrigpegeltriggerung. Es steuert bis zu vier Lasten präzise und zuverlässig und sorgt so für ein optimales Benutzererlebnis. **Hauptmerkmale:** - **Hohe Belastbarkeit:** Ausgestattet mit einem Hochleistungsrelais, kann dieses Modul eine maximale Last von 30 A bei 250 V verarbeiten und ist damit ideal für anspruchsvolle Anwendungen. - **Starke Ansteuerleistung:** Dank der Optokoppler-Isolation bietet dieses Modul eine stabile Leistung und hohe Ansteuerleistung. Der Triggerstrom beträgt 5 mA. - **Einfache Bedienung:** Schraubklemmen vereinfachen die Verdrahtung erheblich. Sie können es bedenkenlos verwenden! - **Einfache Installation:** Dank seiner 4 Befestigungslöcher ist dieses Modul sofort einsatzbereit. **Technische Daten:** - Artikeltyp: Relaismodul - Material: Leiterplatte - Relais: 250 V 30 A - Produktgröße: ca. 143 x 60 x 20 mm (L x B x H) - Eingangsspannung: 5 V DC (optionales Trennmodul, AC 100–250 V) - Steuerspannung für High-Pegel-Eingang: - (0–1 V Low-Pegel: Relais AUS) - (1,5–5 V High-Pegel: Relais EIN) **Eingangsbereich:** - DC+: An den Pluspol des Netzteils anschließen (Versorgung entsprechend der Relaisspannung. Bei Auswahl eines Trennmoduls kann diese Schnittstelle für die High-Pegel-Triggerspannung verwendet werden) - DC-: An den Minuspol des Netzteils anschließen - CH1: Triggersignalanschluss für Relais 1 (gültiger High- oder Low-Pegel-Trigger) - CH2: Triggersignalanschluss für Relais 2 (gültiger High- oder Low-Pegel-Trigger) - CH3: Triggersignalanschluss für Relais 3 (gültiger High- oder Low-Pegel-Trigger) - CH4: Triggersignalanschluss für Relais 4 (gültiger High- oder Low-Pegel-Trigger) **Bedeutung der High- und Low-Pegel:** - **High-Pegel-Trigger:** Zwischen dem Triggeranschluss (IN) und dem Minuspol des Netzteils liegt eine positive Spannung an. Typischerweise ist der Pluspol des Netzteils mit dem Triggeranschluss verbunden. Sobald am Triggeranschluss eine positive Spannung anliegt oder die Triggerspannung erreicht wird, schließt das Relais. **Low-Pegel-Trigger:** Ein Trigger wird ausgelöst, wenn die Spannung zwischen dem Triggeranschluss und dem Minuspol des Netzteils 0 V beträgt oder wenn die Spannung am Triggeranschluss niedriger ist als die positive Spannung des Netzteils. Sobald die Spannung niedrig genug ist, um auszulösen, schließt das Relais. In diesem Modus kontaktiert der Minuspol des Netzteils das Triggerelement, um das Relais zu schließen. Beachten Sie die elektrischen Spezifikationen (im Falle von Änderungen ist das tatsächliche Produkt maßgebend). **Lieferumfang:** 1 x 4-Kanal-Relaismodul Nutzen Sie dieses zuverlässige und leistungsstarke Modul für Ihre Laststeuerungsprojekte!
