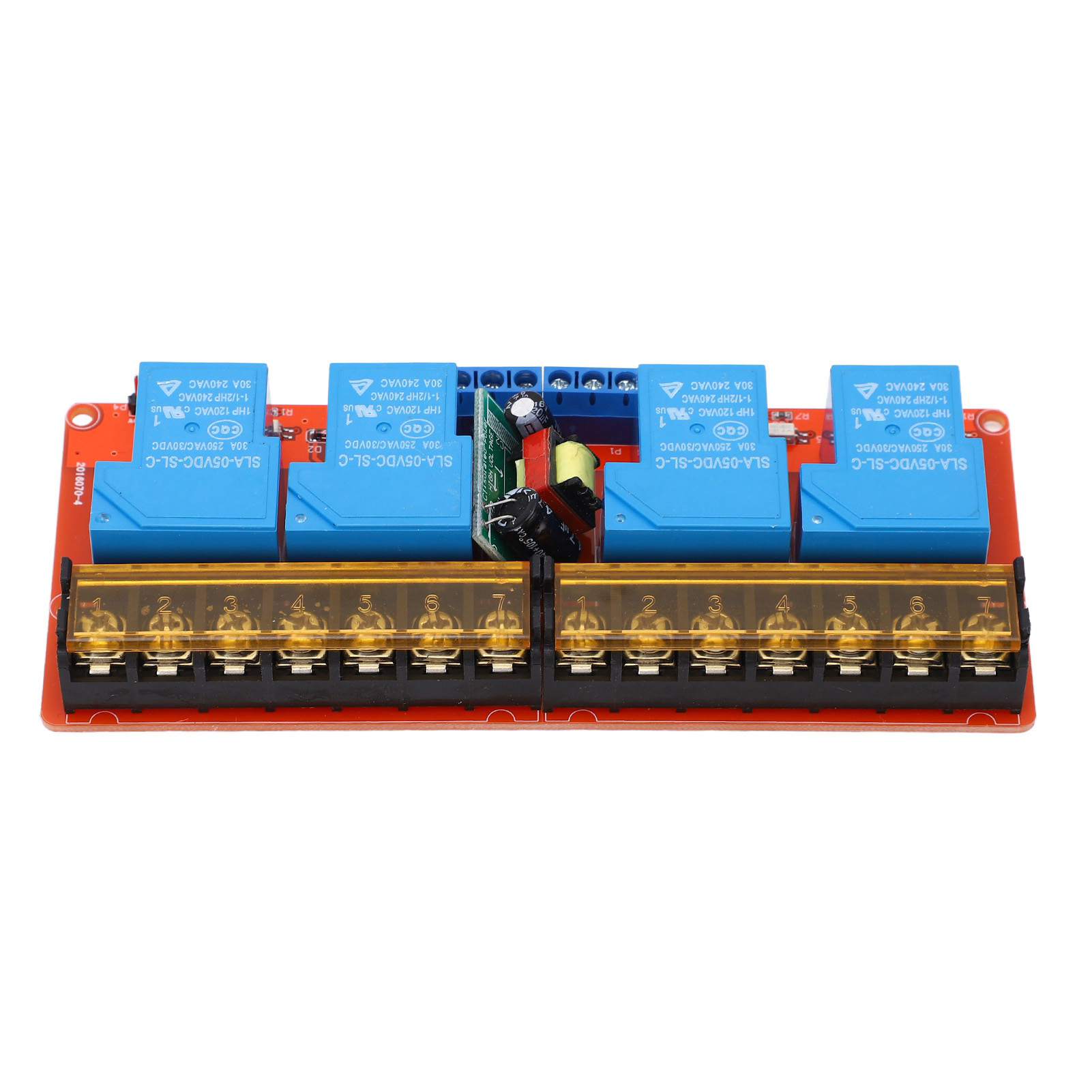

4-kanal-optokoppler-relaismodul Mit Isolation, High/low-pegel-triggerung, Ac-steuerung 100–250 V, 30 A

Willkommen in unserem Shop! Dieses 4-Kanal-Relaismodul mit High- und Low-Pegel-Triggerung ermöglicht die präzise und zuverlässige Steuerung von bis zu 4 Lasten für ein optimales Benutzererlebnis. Dank seiner hohen Belastbarkeit verfügt es über ein Hochleistungsrelais, das bis zu 30 A und 250 V verarbeiten kann. Ausgestattet mit einem Optokoppler bietet es eine starke Ansteuerleistung und einen stabilen Betrieb bei einem Triggerstrom von 5 mA. Die Schraubklemmen ermöglichen eine einfache und zuverlässige Verbindung. Die Installation ist dank der 4 Befestigungslöcher unkompliziert und das Modul ist sofort einsatzbereit. Technische Daten: - Typ: Relaismodul - Material: Leiterplatte - Relais: 250 V 30 A - Abmessungen: ca. 143 x 60 x 20 mm (L x B x H) - Eingangsspannung: 5 V DC (optionales Trennmodul, AC 100–250 V) - Steuerspannung für High-Pegel-Eingangssignal: - 0–1 V: Low-Pegel (Relais AUS) - 1,5–5 V: High-Pegel (Relais EIN) Eingangsbereich: - DC+: Anschluss an den Pluspol der Stromversorgung (abhängig von der Relaisspannung; bei Auswahl des Trennmoduls kann diese Schnittstelle für die High-Pegel-Trigger-Stromversorgung verwendet werden) - DC-: Anschluss an den Minuspol der Stromversorgung - CH1: Signaltrigger-Anschluss für Kanal 1 (High- oder Low-Pegel-Triggerung möglich, optional) - CH2: Signaltrigger-Anschluss für Kanal 2 (High- oder Low-Pegel-Triggerung möglich, optional) - CH3: Signaltriggeranschluss Kanal 3 (gültiger High- oder Low-Pegel-Trigger, optional) - CH4: Signaltriggeranschluss Kanal 4 (gültiger High- oder Low-Pegel-Trigger, optional) Bedeutung der High- und Low-Pegel: - High-Pegel-Trigger: Zwischen dem Triggeranschluss (IN) und dem Minuspol des Netzteils liegt eine positive Spannung an. Im Allgemeinen ist der Pluspol des Netzteils mit dem Triggeranschluss verbunden. Sobald die Triggerspannung erreicht ist, schließt das Relais. Low-Pegel-Trigger: Die Triggerung erfolgt, wenn die Spannung zwischen dem Triggeranschluss und dem Minuspol 0 V beträgt oder wenn die Spannung am Triggeranschluss niedriger ist als die am Pluspol. Bei ausreichend niedriger Spannung schließt das Relais. Der Minuspol des Netzteils stellt den Kontakt zum Trigger her, um das Relais zu schließen. Siehe elektrische Parameter (Änderungen je nach Produkt vorbehalten). Lieferumfang: 1 x Relaismodul
