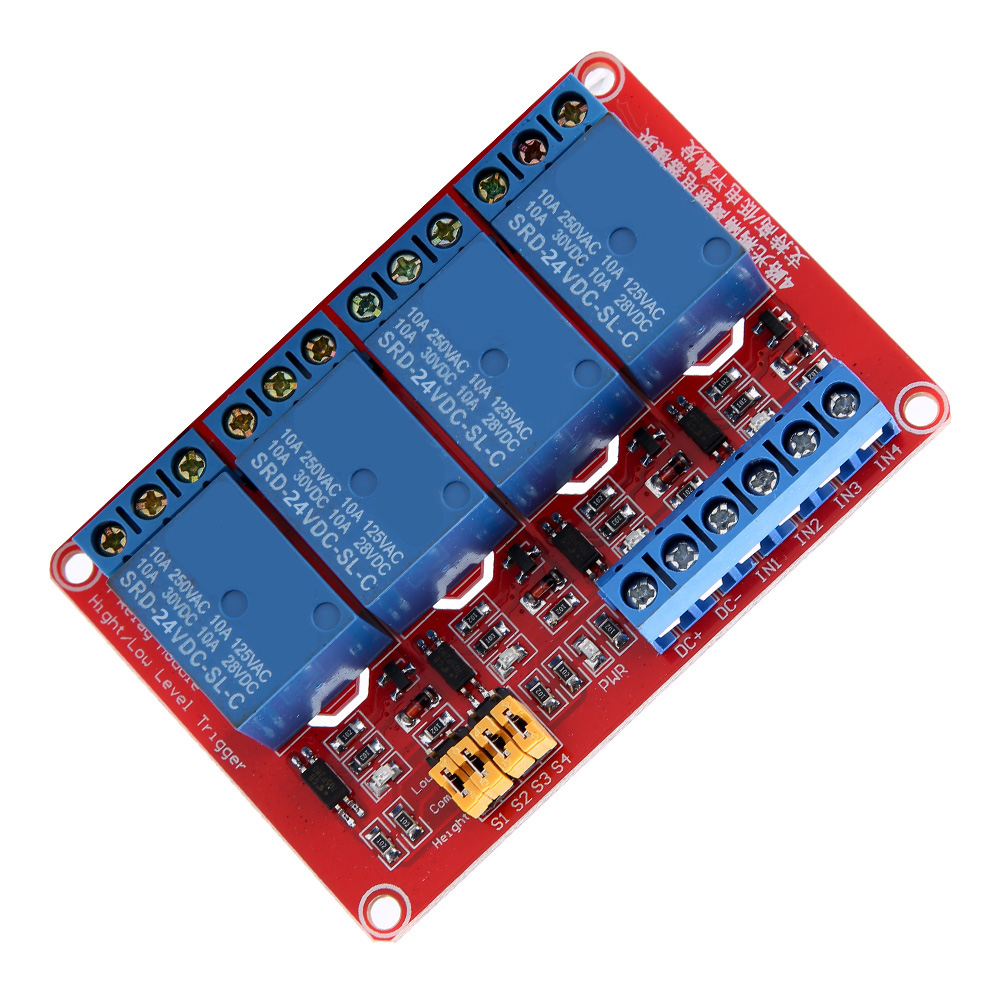

4-kanal-optokoppler-relaismodulplatine, High- Und Low-trigger 5v/12v/24v (24v)

1. Isolation durch Patch-Optokoppler, hohe Ansteuerleistung, stabiler Betrieb. Triggerstrom: 5 mA. 2. Betriebsspannung des Moduls: 5 V, 12 V oder 24 V (wählbar). 3. Jeder Pfad des Moduls kann per Jumper-Einstellung durch ein High- oder Low-Pegel angesteuert werden. 4. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung schaltet das Relais nicht. 5. Betriebsanzeige (grün), Statusanzeige für 4 Relais (rot). Benutzerfreundliches Interface-Design: Alle Schnittstellen lassen sich bequem über die Anschlussklemmen verbinden. Vier Befestigungslöcher sind vorhanden. Spezifikationen: Gewicht: 60 g / 2,1 oz; Übliche Schnittstellenlast: AC 250 V/10 A, DC 30 V/10 A; Modulgröße (L*B*H): 73 x 50 x 18,5 mm / 2,9 x 2 x 0,7 Zoll; Befestigungslöcher: 3,1 mm; 67 x 44,5 mm (Abstand); Spannung: 5 V, 12 V, 24 V (optional); Modulschnittstelle: 1. DC+: Anschluss an den Pluspol der Stromversorgung (Spannung für Relais erforderlich, 5 V, 12 V und 24 V zur Auswahl); 2. DC-: Anschluss an den Minuspol der Stromversorgung. 3. IN1-IN4: Je nach Schaltungseinstellung kann das entsprechende Relais mit einem hohen oder niedrigen Pegel angesteuert werden. Relaisausgangsanschluss: 12 Schnittstellen, alle direkt an die Leitungen angeschlossen, für einfache Handhabung. 1. NO1-NO4: Relais-Öffner-Anschluss. Vor dem Anziehen ist das Relais nicht angeschlossen, danach mit COM verbunden. 2. Gemeinsamer Anschluss der Relais: COM1-COM4. 3. NC1-NC4: Relais-Schließer-Anschluss. Vor dem Anziehen ist das Relais mit COM kurzgeschlossen, danach nicht angeschlossen. Auswahl des Ansteuerpegels (hoch/niedrig): 1. S1-S4: Auswahl des Ansteuerpegels für die Relaiskanäle 1-4 (hoch/niedrig). 2. COM und LOW kurzschließen: Relais für Low-Pegel-Ansteuerung; COM und HIGH kurzschließen: Relais für High-Pegel-Ansteuerung. Lieferumfang: 1 x Relaismodul
