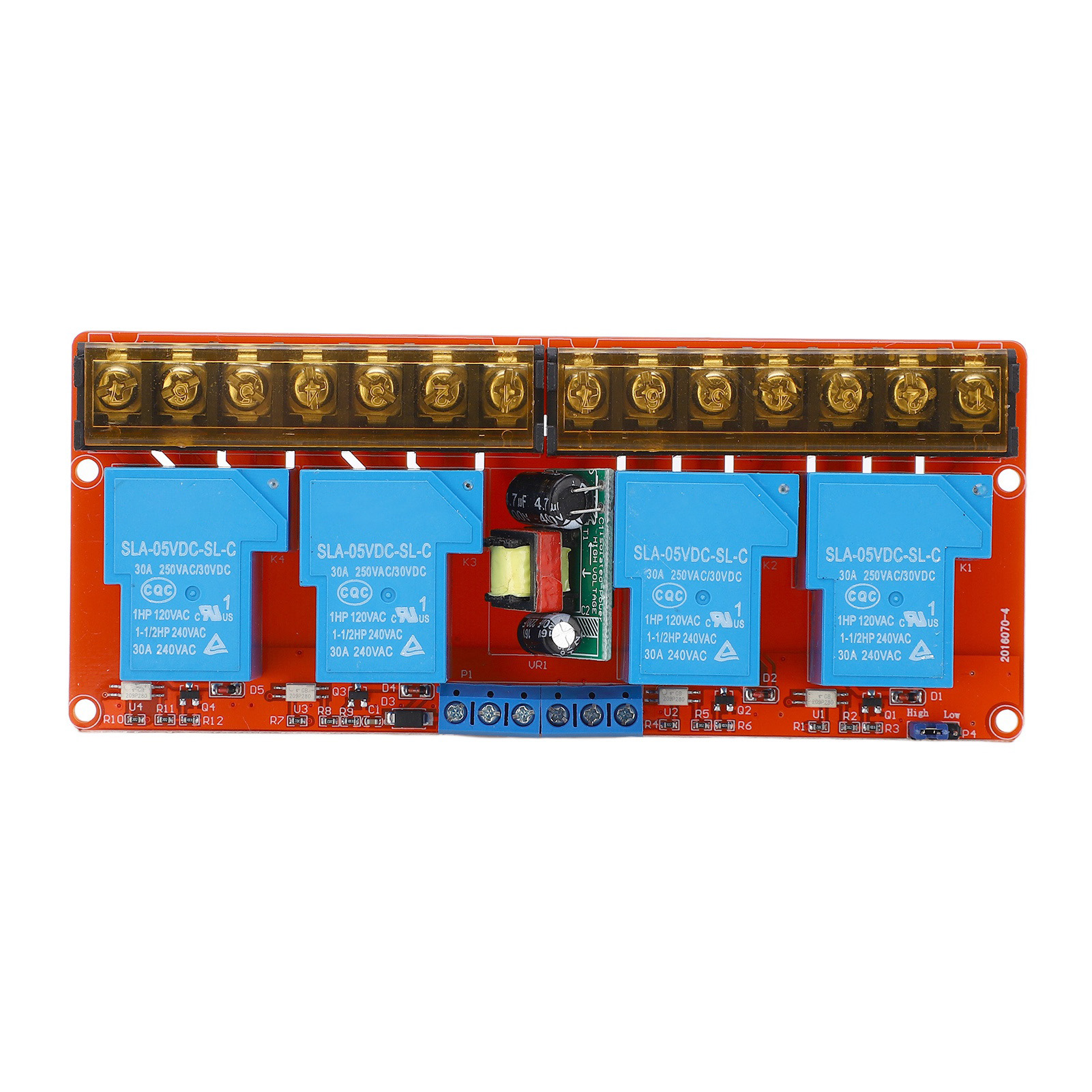

4-kanal-relaismodul Mit Optokoppler, Isolation, Hoch-/niedrigpegel-triggersteuerung, Ac 100–250 V, 30 A

1. Produkteinführung: Dieses 4-Kanal-Relaismodul mit Hoch- und Niedrigpegeltriggerung kann bis zu vier Lasten steuern. Es reagiert sensibel und zuverlässig und bietet Ihnen ein optimales Benutzererlebnis. 2. Hohe Belastbarkeit: Das Hochleistungsrelais ermöglicht eine hohe Belastbarkeit. Die maximale Steuerlast beträgt 30 A und 250 V. 3. Starke Ansteuerleistung: Das Modul zeichnet sich durch Optokoppler-Isolation, starke Ansteuerleistung und stabile Performance aus. Der Triggerstrom beträgt 5 mA. 4. Einfache Bedienung: Dank der Schraubklemmen ist das Modul einfach zu bedienen und anzuschließen. Sie können es bedenkenlos verwenden! 5. Einfache Installation: Mit vier Befestigungslöchern lässt sich das Modul einfach installieren und sofort in Betrieb nehmen! Artikeltyp: Relaismodul; Material: Leiterplatte; Relais: 250 V, 30 A; Produktgröße: ca. 143 x 60 x 20 mm / 5,63 x 2,36 x 0,79 Zoll (L x B x H) Eingangsspannung: 5 V DC (optionales Trennmodul, AC 100–250 V) Eingangsspannung für das Steuersignal (High-Level): (0–1 V: Relais bei niedrigem Pegel AUS) (1,5–5 V: Relais bei hohem Pegel EIN) Eingänge: DC+: An den Pluspol der Stromversorgung anschließen (die Stromversorgung erfolgt entsprechend der Relaisspannung. Bei Auswahl des Trennmoduls kann diese Schnittstelle für die High-Level-Triggerspannung verwendet werden.) DC-: An den Minuspol der Stromversorgung anschließen. CH1: Signaltriggeranschluss für 1-Kanal-Relaismodul (High- und Low-Level-Triggerung möglich (optional)) CH2: Signaltriggeranschluss für 2-Kanal-Relaismodul (High- und Low-Level-Triggerung möglich (optional)) CH3: Signaltriggeranschluss für 3-Kanal-Relaismodul (High- und Low-Level-Triggerung möglich (optional)) CH4: Signaltriggeranschluss für 4-Kanal-Relaismodul (High- und Low-Level-Triggerung möglich (optional)) Bedeutung von Hoch- und Niedrigpegeltriggerung: Bei Hochpegeltriggerung liegt eine positive Spannung zwischen dem Signaltriggeranschluss (IN) und dem Minuspol der Stromversorgung an. Üblicherweise ist der Pluspol der Stromversorgung mit dem Triggeranschluss verbunden. Sobald am Triggeranschluss eine positive Spannung anliegt oder die Triggerspannung erreicht wird, schließt das Relais. Niedrigpegeltriggerung bedeutet, dass die Triggerspannung zwischen dem Signaltriggeranschluss und dem Minuspol der Stromversorgung 0 V beträgt oder niedriger ist als die Spannung am Pluspol der Stromversorgung. Sobald die Spannung niedrig genug ist, um auszulösen, schließt das Relais. Im A-Triggermodus berührt der Minuspol der Stromversorgung den Auslöser, um das Relais zu schließen. Elektrische Parameter (Änderungen vorbehalten). Lieferumfang: 1 x Relaismodul
