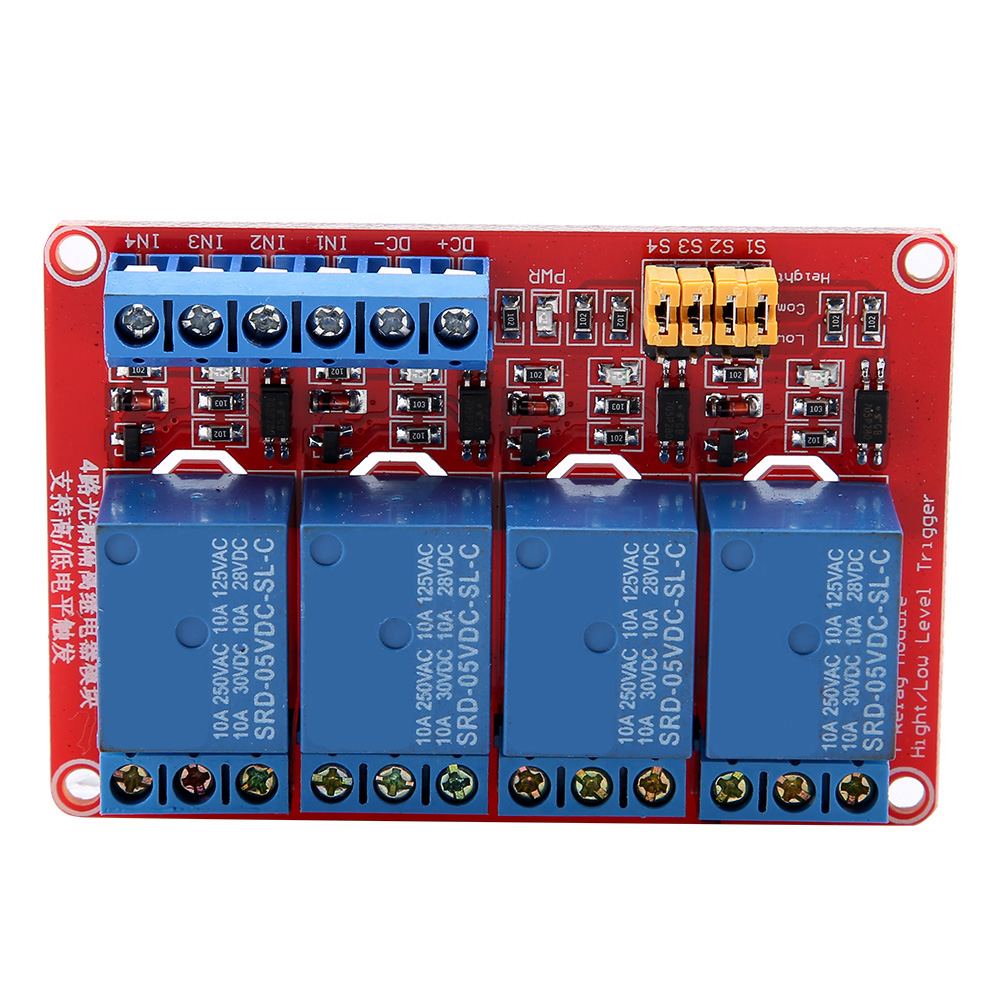

4-kanal-relaismodul Mit Optokoppler-isolation Zur Unterstützung Von High- Und Low-pegel-triggerung.

Willkommen in unserem Shop! Dieses 4-Wege-Relaismodul nutzt SMD-Optokoppler-Isolation und bietet hohe Ansteuerleistung und stabilen Betrieb. Der Triggerstrom beträgt 5 mA. Die Betriebsspannung des Moduls ist je nach Bedarf in 5 V, 12 V oder 24 V verfügbar. Jeder Kanal des Moduls kann durch einen High- oder Low-Pegel getriggert werden, konfigurierbar über einen Jumper. Fehlertolerantes Design: Selbst bei Unterbrechung der Steuerleitung löst das Relais nicht aus. Betriebsanzeige (grün) und Statusanzeigen für die 4 Relais (rot). Benutzerfreundliche Schnittstelle: Alle Verbindungen können direkt über die Klemmenblöcke hergestellt werden – sehr komfortabel. Vier Befestigungslöcher sind vorhanden. Technische Daten: - Gewicht: 60 g / 2,1 oz - Übliche Last: Wechselstrom 250 V/10 A, DC 30 V/10 A - Modulabmessungen (L*B*H): 73*50*18,5 mm / 2,9*2*0,7 Zoll - Befestigungslöcher: 3,1 mm; Abstand 67*44,5 mm - Spannung: 5 V, 12 V, 24 V (optional) Modulanschlüsse: 1. DC+: Anschluss an den Pluspol der Stromversorgung (für das Relais benötigte Spannung, wählbar 5 V, 12 V oder 24 V) 2. DC-: Anschluss an den Minuspol der Stromversorgung 3. IN1-IN4: Je nach Einstellung des jeweiligen Stromkreises kann das entsprechende Relais durch einen hohen oder niedrigen Pegel angesteuert werden. Relais-Ausgangsanschlüsse: 12 Schnittstellen, alle direkt zugänglich für einfache Verbindungen 1. NO1-NO4: Öffner-Schnittstelle des Relais; das Relais ist vor der Aktivierung geschlossen und nach der Aktivierung mit COM verbunden. 2. Gemeinsame Schnittstellen COM1-COM4 der Relais. 3. NC1-NC4: Schließer-Schnittstelle des Relais; das Relais ist vor der Aktivierung mit COM geschlossen und nach der Aktivierung geschlossen. Auswahl der Pegelansteuerung (hoch/niedrig): 1. S1-S4: Auswahl der Pegelansteuerung (hoch/niedrig) für die Relais 1 bis 4. 2. Kurzschluss zwischen COM und LOW: Niedrige Pegelansteuerung des entsprechenden Relais; Kurzschluss zwischen COM und HIGH: Hohe Pegelansteuerung. Lieferumfang: 1 x Relaismodul
