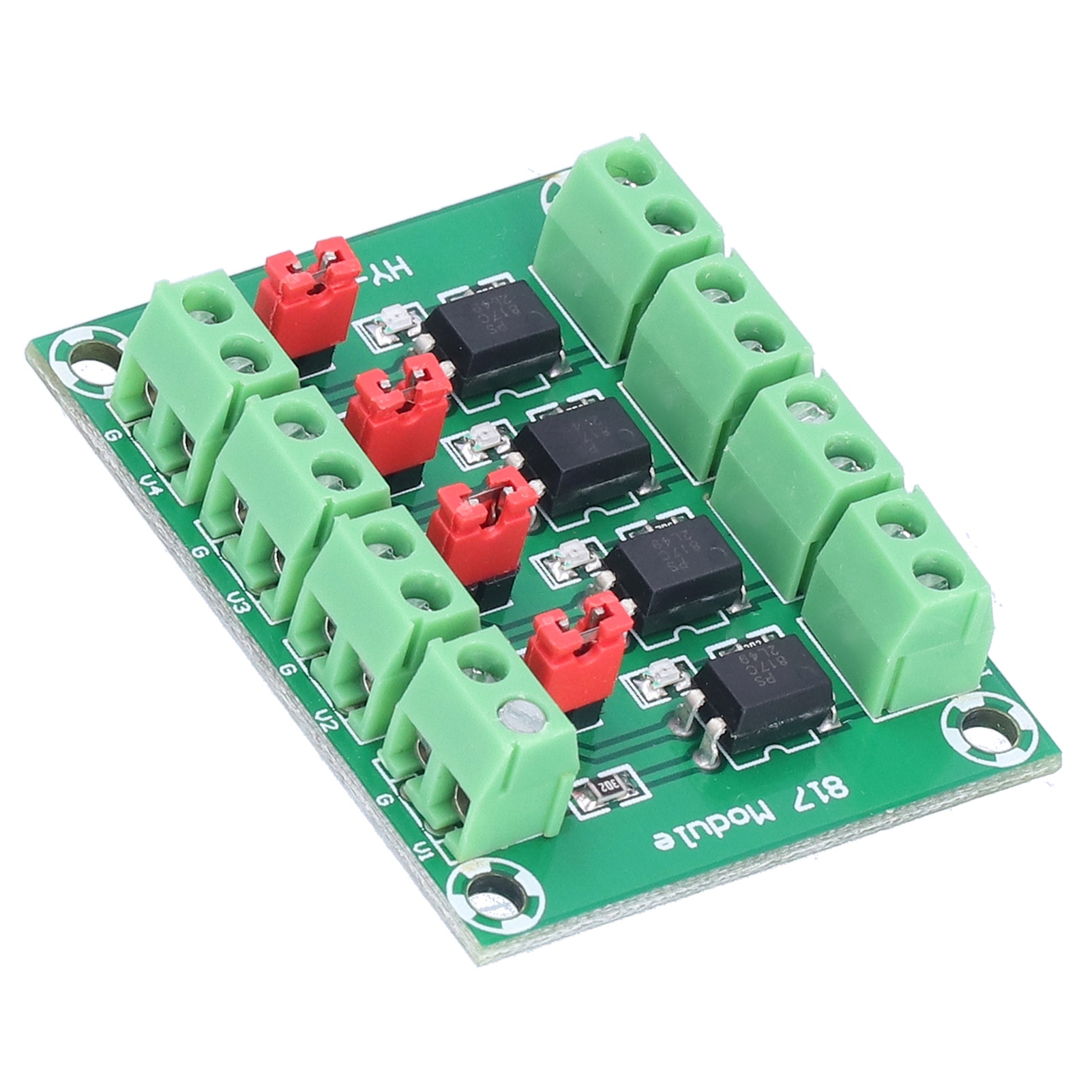

4-kanal-spannungsregelungsmodul Mit Optokoppler 817, Fotoelektrischer Trennung Und Entstörung

Willkommen in unserem Shop! Dieses Spannungsregelungsmodul ist ein vielseitiges und zuverlässiges elektronisches Bauteil auf einer hochwertigen Kupferlaminatplatine. Sein Hauptmerkmal ist die flexible Konfiguration: Per Jumper kann zwischen einem Hochspannungs- und einem Pull-Down-Ausgang für den Ausgangsport gewählt werden. Es verfügt über vier unabhängige Kanäle mit dem Optokoppler 817 und ermöglicht so die gleichzeitige Steuerung von vier verschiedenen Spannungen. Dank seiner effektiven optischen Isolation bietet es hervorragenden Schutz und hohe Störfestigkeit. Dieses Modul eignet sich zum Ansteuern von Hochspannungsanwendungen wie Leistungstransistoren oder MOSFETs und kann auch 24-V-Relais direkt ansteuern. Bitte beachten Sie für eine optimale Nutzung die folgenden Spezifikationen: Die Signalspannung am Steueranschluss beträgt 3,6–24 V, die Spannung am Ausgangsport 3,6–30 V. Wichtiger Hinweis: Bei einem Impulssignal (PWM-Signal) darf die Frequenz maximal 4 kHz betragen. Dies ist durch den Optokoppler 817 vorgegeben. Die Verwendung eines Signals über 4 kHz wird nicht empfohlen und kann zu Fehlfunktionen führen. Der Lochabstand (Mitte zu Mitte) der Montagebohrungen beträgt ca. 42 mm x 32 mm (1,7 x 1,3 Zoll). Ihre Bestellung umfasst: 1 x Spannungsregelungsmodul.
