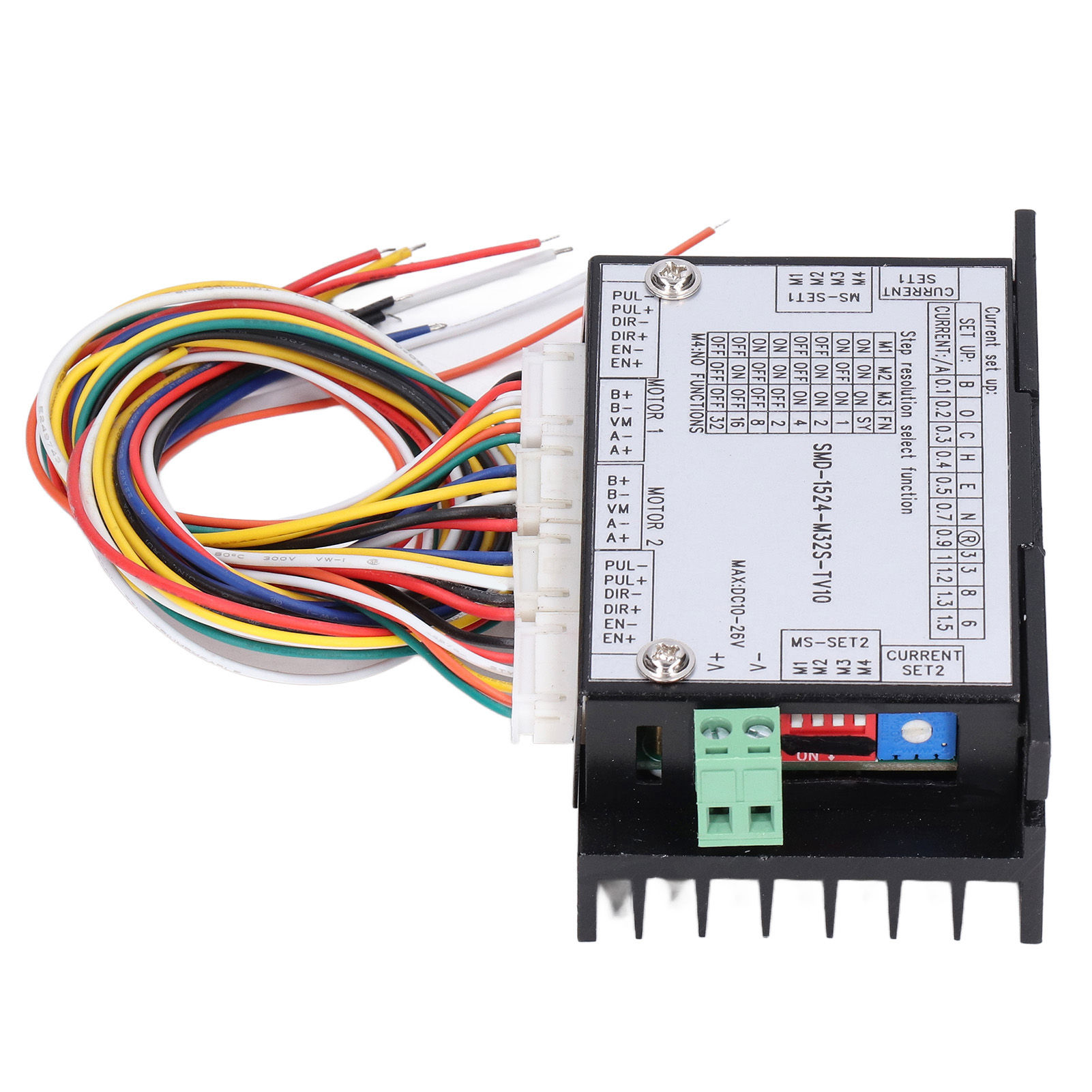

4-phasiger 5-adriger Unipolarer Schrittmotortreiber, Hochgeschwindigkeitsregler Smd1524m32stv10, Drehzahlregler Für Cnc-maschinen Und 3d-drucker.

Willkommen in unserem Shop! Entdecken Sie unseren Schrittmotortreiber SMD-1524-M32S-TV10, der für zuverlässige Leistung und einfache Installation entwickelt wurde. Dieses Produkt vereint Treiber und Verdrahtung in einem einzigen Gehäuse und kombiniert die Funktionen zweier Standard-Zweiphasen-Schrittmotortreiber. Das spart Platz und reduziert den Verdrahtungsaufwand. **Hauptmerkmale:** 1. **Treiber und Verdrahtung**: Das Set enthält Treiber und Verdrahtung und vereint die Funktionen zweier gängiger Zweiphasen-Schrittmotortreiber in einem einzigen Gehäuse. Dadurch wird der Platzbedarf optimiert und der Anschluss vereinfacht. 2. **Zwei-Motor-Steuerung**: Der Treiber kann gleichzeitig zwei verschiedene Steuersignale (Impulse, Richtung und Aktivierung) empfangen und zwei separate Motoren ohne gegenseitige Störungen ansteuern. 3. **Standardverdrahtung**: Die Motoranschlüsse verwenden Standard-2,54-mm-Steckverbinder und ein 300 mm langes, einadriges Flachbandkabel (24 AWG). Steuersignale werden mit 26-AWG-Leitungen für erhöhte Zuverlässigkeit übertragen. 4. **Kompatible Motoren**: Die Anzahl der Unterteilungen pro Motor ist ein Vielfaches von 2 und kompatibel mit zweiphasigen Schrittmotoren (57, 42, 39, 28, 24 mm usw.) mit einem Strom von unter 2 A. 5. **Vielseitige Anwendungsmöglichkeiten:** Ideal für Automatisierungsanlagen, darunter 3D-Drucker, Graviermaschinen, Laser, Verpackungsmaschinen und automatisierte Produktionslinien. **Technische Daten:** - Produkttyp: Schrittmotortreiber - Modell: SMD-1524-M32S-TV10 - Spezifikation: Einpolig, 4-phasig, 5-adrig - Ansprechgeschwindigkeit: 100 kHz - Betriebstemperatur: 0-50 °C - Betriebsfeuchtigkeit: 40-90 % rF - Eingangsspannung: 10-26 V DC - Eingangsstrom: > 5 A - Zulässige Eingangsspannungswelligkeit: ≤ 50 mV **Verdrahtungshinweise:** - **GND**: Erdungsleiter der Gleichstromversorgung - **+V**: Pluspol der Gleichstromversorgung, Bereich 10-26 V, empfohlener Wert +24 V DC - **A+, A-**: Spule der Motorphase A - **B+, B-**: Spule der Motorphase B - **VM**: Stromversorgungsanschluss für die Motorspule, in positiver Polarität an den V+-Anschluss angeschlossen. **Steuersignalfunktionen:** - **PUL+(+5V) PUL-(PUL)**: Impulssteuersignal – Die steigende Flanke des Impulses ist aktiv; PUL ist hoch (4–5 V) und niedrig (0–0,5 V). Die Impulsbreite muss für eine zuverlässige Reaktion größer als 1,2 μs sein. Bei Verwendung von +12 V oder +24 V ist ein Vorwiderstand erforderlich (12 V: 1 kΩ 0,25 Ω, 24 V: 2 Ω 0,5 %). **DIR+(+5 V) DIR-(DIR)**: Richtungssignal – Signal mit hohem oder niedrigem Pegel. Für zuverlässiges Schalten muss das Richtungssignal mindestens 5 μs vor dem Impulssignal angelegt werden. Die anfängliche Richtung hängt von der Motorverdrahtung ab. Durch Umkehrung einer Phase (z. B. Vertauschen von A+ und A-) ändert sich die Richtung. DIR- Pegel: High 4–5 V, Low 0–0,5 V; Serienwiderstände wie oben. - **ENA+(+5 V) ENA-(ENA)**: Aktivierungssignal – Zum Ein- und Ausschalten. Wenn ENA+ an +5 V angeschlossen und ENA- auf Low liegt (oder der interne Optokoppler eingeschaltet ist), unterbricht der Treiber den Strom zu den Motorphasen und versetzt ihn in einen Leerlaufzustand, in dem er nicht auf Impulse reagiert. Bei Nichtgebrauch offen lassen. Für +12 V oder +24 V fügen Sie Serienwiderstände hinzu (12 V: 1 kΩ 0,25 W, 24 V: 2 Ω 0,5 %). **Lieferumfang:** - 1 x Schrittmotortreiber Dieser Treiber ist sofort einsatzbereit und bietet eine kompakte und effiziente Lösung für Ihre Automatisierungsprojekte.
