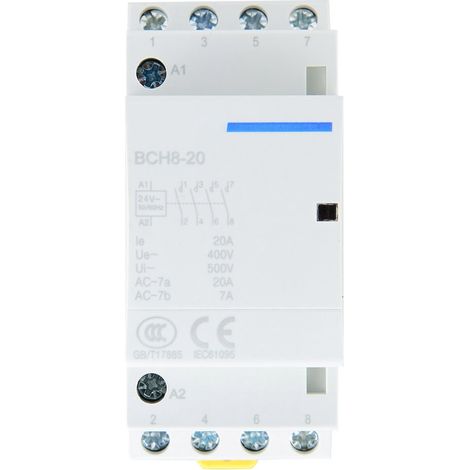

4-poliger 20-a-230-v-schütz Für Din-schienenmontage – Haushalts-wechselstromschalter

Willkommen in unserem Shop! Entdecken Sie unseren Wechselstromschütz – eine zuverlässige und effiziente Lösung für den Hausgebrauch. Dank seiner kompakten, modularen Bauweise lässt sich dieses Modell einfach auf einer Standard-35-mm-DIN-Schiene montieren. Für optimale Sicherheit ist er mit hochwertigen Isoliermaterialien gefertigt. Er arbeitet geräuschlos und erzeugt keine Funken. Zur Vereinfachung der Installation ist ein Verdrahtungsplan direkt auf der Oberfläche des Schützes aufgedruckt. **Detaillierte Spezifikationen:** * **Bemessungssteuerspannung (Us):** AC 24 V, AC 220 V/230 V (optional) * **Bemessungsstrom:** 20 A (AC-7a), 7 A (AC-7b) * **Thermischer Strom (Ith):** 25 A * **Bemessungsisolationsspannung (Ui):** 500 V AC * **Bemessungsbetriebsspannung (Ue):** 400 V AC * **Polzahl:** 4P (4 Öffner - NO) * **Maximale Schaltfrequenz:** 30 Schaltvorgänge/Stunde * **Elektrische Lebensdauer:** 100.000 Schaltzyklen * **Mechanische Lebensdauer:** 1.000.000 Schaltzyklen * **Verpackungsgewicht:** Ca. 219 g **Nennbetriebsarten:** 1. **8-Stunden-Betrieb:** Dies ist der Standardbetriebsmodus; der konventionelle thermische Strom Ith des Schützes wird durch dieses Betriebssystem bestimmt. 2. **Intermittierender Betrieb:** Die Nennbetriebsfrequenz des Schützes in diesem Modus beträgt 30 Schaltvorgänge pro Stunde bei einer Auslastung von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C wird die Nennsteuerspannung Us an die Schützspule angelegt, um einen stabilen Zustand zu erreichen. Der Schütz muss dann bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us. **Lieferumfang:** Sie erhalten **1 Wechselstrom-Schütz**.
