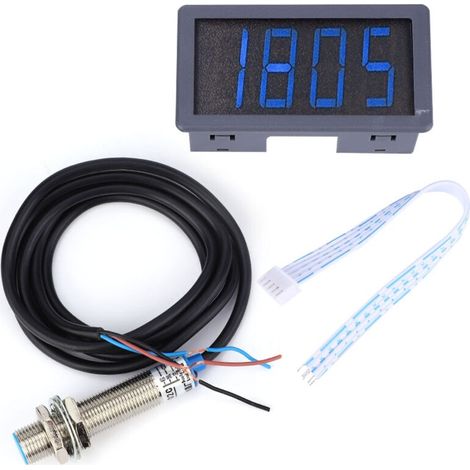

4-stelliger Blauer Led-drehzahlmesser, Drehzahlmesser, Npn-hall-näherungssensor (drehzahlmesser)

Allgemeine Beschreibung Der Drehzahlmesser ist ein Gerät zur Messung der Drehzahl und zeigt präzise Messwerte bis zu 9999 U/min an. Er verfügt über ein 0,56 Zoll großes, 4-stelliges blaues LED-Display, das eine gute Ablesbarkeit der Daten gewährleistet. Der Drehzahlmesser ist mit einem 3-Draht-NPN-Näherungsschalter ausgestattet, der eine einfache Installation und einen zuverlässigen Betrieb ermöglicht. Technische Daten: Produkttyp: Drehzahlmesser; Betriebsspannung: 8–24 V DC, 40 mA; Anzeige: 0,56 Zoll großes blaues LED-Display, 4-stellige Anzeige; Messbereich: 10–9999 U/min; Messgenauigkeit: ±0,1 %, Ablesbarkeit: ±1 Digit; Aktualisierungsrate: >3 Mal/Sek. Abmessungen: 79 x 26 x 43 mm / 3,11 x 1,02 x 1,69 Zoll. Kompatibilität und Zubehör: 1 x LED-Drehzahlmesser mit Hall-Näherungsschalter, 1 x runder Magnet, 1 x Kabel Installation Für eine korrekte Installation beachten Sie bitte folgende Empfehlungen: Schließen Sie den Stecker gemäß dem mitgelieferten Schaltplan an. Installieren Sie den Hall-Sensor in einem Erfassungsabstand von weniger als 10 mm. Verwenden Sie geschirmte oder verdrillte Kabelpaare, um elektromagnetische Störungen zu vermeiden. Halten Sie das Messgerätsignal und den Schalter so nah wie möglich an den Messgeräteanschlüssen. Verlegen Sie die Drehzahlmesserverkabelung nicht in der Nähe von stromführenden Leitungen, um Störungen zu minimieren. Anwendung Der Drehzahlmesser dient zur Messung der Drehzahl von Motoren. Aufgrund ihrer begrenzten Lebensdauer wird von der Verwendung mechanischer Schalter oder Mikroschalter abgeraten. Sollten diese dennoch verwendet werden müssen, wählen Sie bitte höherwertige Modelle. Sonstige Hinweise: Hinweis: Stellen Sie sicher, dass die Schirmungsschicht der abgeschirmten Drähte mit dem Zählanschluss "+" verbunden ist.
