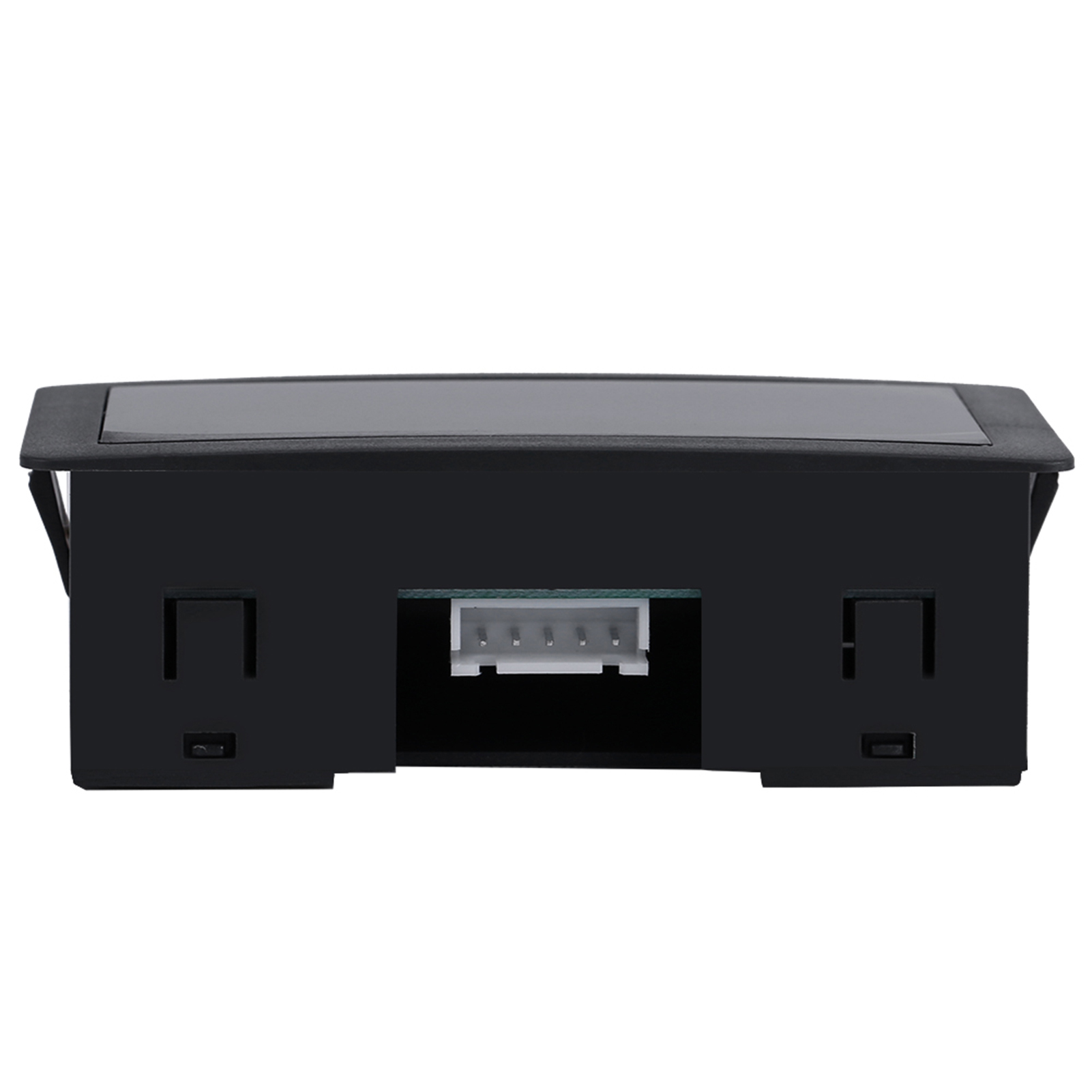

4-stelliger Led-drehzahlmesser Für 8-24-v-motoren Mit Npn-hall-effekt-sensor

Willkommen in unserem Shop! Dieses digitale Messgerät verwendet einen A/D-Wandlerchip der neuesten Generation und einen hochstabilen Referenz-IC. Dank der Verwendung von SMD-Bauteilen ist die Schaltung durchdacht und zuverlässig. Es misst Spannung und Strom und kann externe Sensoren zur Messung von Temperatur, Druck, Weg und anderen Parametern anschließen. Die einfache Installation macht es ideal für die Anzeige in verschiedenen digitalen Instrumenten. Es bietet hervorragende Stabilität, hohe Messgenauigkeit und starke Störfestigkeit. Technische Daten: - Impulseingangssignal: NPN Open Collector, Kontaktschalter, kontaktloser Schalter, Pegelimpuls - Eingangssignalspannung: -30 V bis 0,6 V (niedriger Pegel); 4 V bis 30 V (Hochpegel) - Messfrequenzbereich: 9999 Hz, 999,9 Hz, 99,99 kHz (automatische Umschaltung) - Maximale Eingangsfrequenz: 10 kHz / 100 kHz / 300 kHz - Messgenauigkeit: ±0,1 % ±1 Digit - Anzeige: 0,56-Zoll-LED (grün) - Aktualisierungsrate: >3 Mal pro Sekunde - Stromversorgung: DC 8–24 V, 30 mA - Abmessungen: 8 × 4,2 × 2,6 cm (3,14 × 1,65 × 1 Zoll) - Einbaumaße: 8 × 3,9 cm (3,14 × 1,53 Zoll) - Anzeige bei Bereichsüberschreitung: Die erste Ziffer wird angezeigt Bei Anzeige von „1“ oder „-1“ werden die anderen drei Ziffern nicht angezeigt. Wichtige Hinweise: 1. Schließen Sie die Drähte gemäß dem Schaltplan korrekt an. 2. Vermeiden Sie starke elektromagnetische Störungen. Verwenden Sie am besten geschirmte Kabel oder verdrillte Adernpaare für die Messleitungen. 3. Das Zählsignal und das Rücksetzsignal sollten sich in unmittelbarer Nähe der Zähleranschlüsse befinden und die Kabel so kurz wie möglich sein. 4. Vermeiden Sie es, die Drähte im selben Schutzrohr zu verlegen oder mit Hochspannungs- oder Stromkabeln zu verdrillen, um Störungen zu verhindern. Verwenden Sie gegebenenfalls geschirmte Kabel, deren Schirmung mit dem Pluspol (+) des Zählers verbunden ist. 5. Die Verwendung von mechanischen Schaltern oder Mikroschaltern wird nicht empfohlen, da deren relativ kurze Lebensdauer nach längerem Gebrauch zu Fehlern führen kann. Falls Sie diese dennoch verwenden müssen, wählen Sie hochwertige Modelle, um Zählfehler zu vermeiden. Die Verwendung eines Magnetschalters wird dringend empfohlen. Lieferumfang: 1 x Digitalzähler (U/min) 1 x Hall-Effekt-Sensor 1 x Kabel Dieses Produkt wird mit allem notwendigen Zubehör für die sofortige Installation geliefert. Seine robuste Bauweise und hohe Leistungsfähigkeit machen es zur idealen Wahl für industrielle und Laboranwendungen. Die kompakte Größe ermöglicht die Integration in verschiedene Geräte. Präzise und zuverlässige Messungen gewährleisten einen optimalen Betrieb auch unter anspruchsvollen Bedingungen. Unser Team steht Ihnen für Fragen gerne zur Verfügung.
