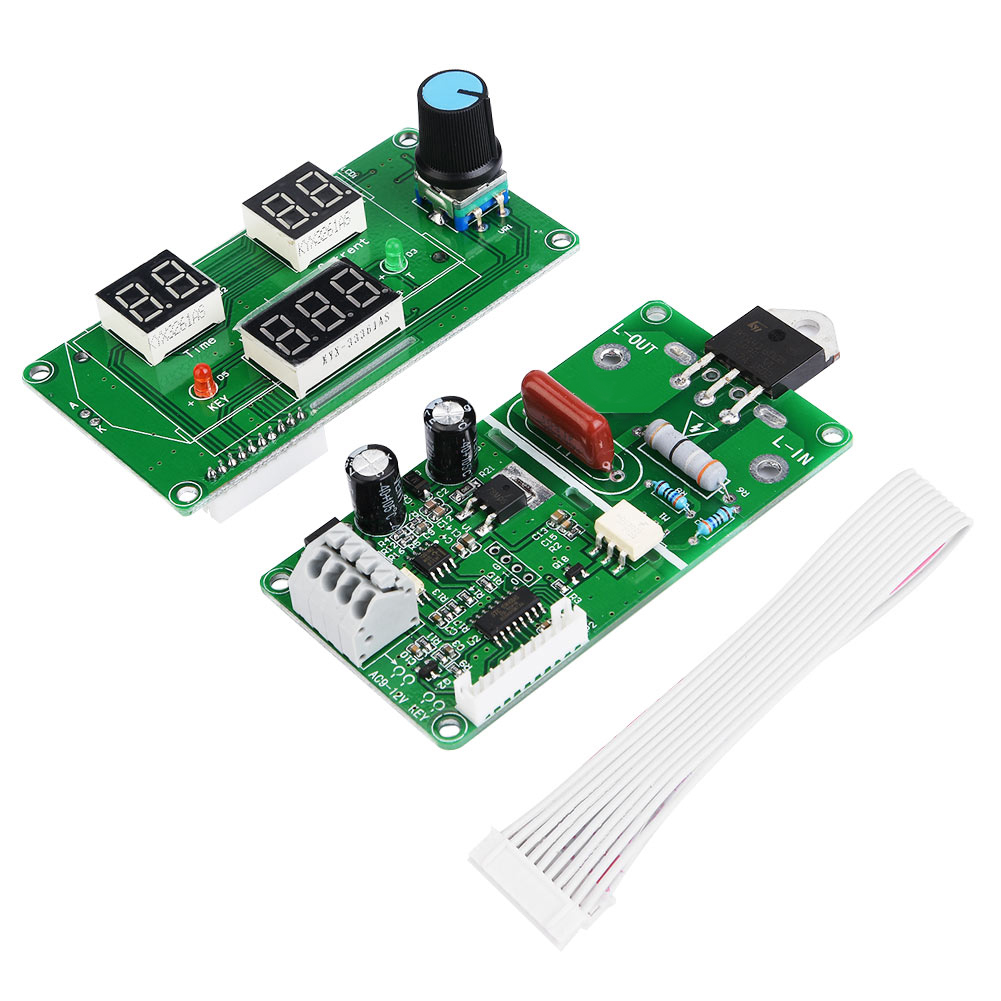

40-a-punktschweißmodul Mit Digitaler Steuerung, Digitalanzeige Und Timer

Willkommen in unserem Shop! Punktschweißgerät-Steuermodul, entwickelt für DIY-Projekte oder den Bau einfacher Batterieschweißgeräte. Ideal zum Schweißen einzelner vernickelter Zellen oder Akkupacks. Das Modul besteht aus einer Hauptplatine und einer Anzeigeplatine mit optionalem 40-A- oder 100-A-Bidirektionalthyristor. Bitte beachten Sie, dass Schweißtransformator, Lötkolben und weiteres Werkzeug nicht im Lieferumfang enthalten sind. **Funktionen:** 1. Speicher der letzten Operation: Ausgelöst durch einen einzelnen Impuls an diesem Modul. 2. Spannungskompensation: Passt die kompensierte Ausgangsleistung automatisch an lokale Spannungsschwankungen an und zeigt nach Auslösung die lokale Spannung und den Kompensationswert für ca. 1 Sekunde an. 3. Schweißzähler von 0 bis 999: Die Anzahl der Schweißungen ist auf einen Blick sichtbar. Den Encoder 3 Sekunden lang gedrückt halten, um den Zähler auf Null zurückzusetzen. 4. Zeiteinstellung von 0 bis 99 Zyklen (1 Zyklus = 20 ms), mit einstellbarer Lötkraft von 30 % bis 99 %. 5. 9–12 V AC-Netzteil, benötigt einen AC-Transformator. 6. Bequemer und schneller externer Stromanschluss und Triggerung, ohne dass Anschlüsse verlötet werden müssen. **Technische Daten:** - Versorgungsspannung: 9–12 V AC - Bidirektionaler Thyristor: 40 A oder 100 A (optional) - Gewicht: ca. 10 g **Bedienungsanleitung:** 1. **Spannungskalibrierung:** Die Kalibrierung muss vor der ersten Verwendung durchgeführt werden. Eine erneute Kalibrierung ist nicht erforderlich, solange der Netztransformator des Moduls nicht ausgetauscht wird. Bei falscher Spannung kann eine erneute Kalibrierung durchgeführt werden. Kalibrierung: Drücken Sie den Encoder-Knopf und schalten Sie das Modul ein, um die Kalibrierungsoberfläche aufzurufen. Die erste Option ermöglicht die Einstellung des blinkenden Werts; stellen Sie diesen durch kurzes Drücken des Encoders ein. Nach drei Einstellungen drücken Sie den Encoder erneut kurz, um zur Betriebsoberfläche zu gelangen. Beispiel: Bei einer gemessenen Spannung von 220 V stellen Sie die Kalibrierungsoberfläche auf 220 ein. 2. **Anzeigeoberfläche:** Digitale Einstellung: Drücken Sie den Encoder-Knopf kurz, bis der entsprechende Wert blinkt, und drücken Sie ihn anschließend erneut kurz, um zur Betriebsoberfläche zu gelangen. Wenn der berechnete Wert in der Betriebsoberfläche größer als 0 ist, halten Sie den Encoder ca. 3 Sekunden lang gedrückt, um den Wert zu löschen. **Lieferumfang:** - 1 Hauptplatine - 1 Anzeigeplatine - 1 Flachbandkabel
