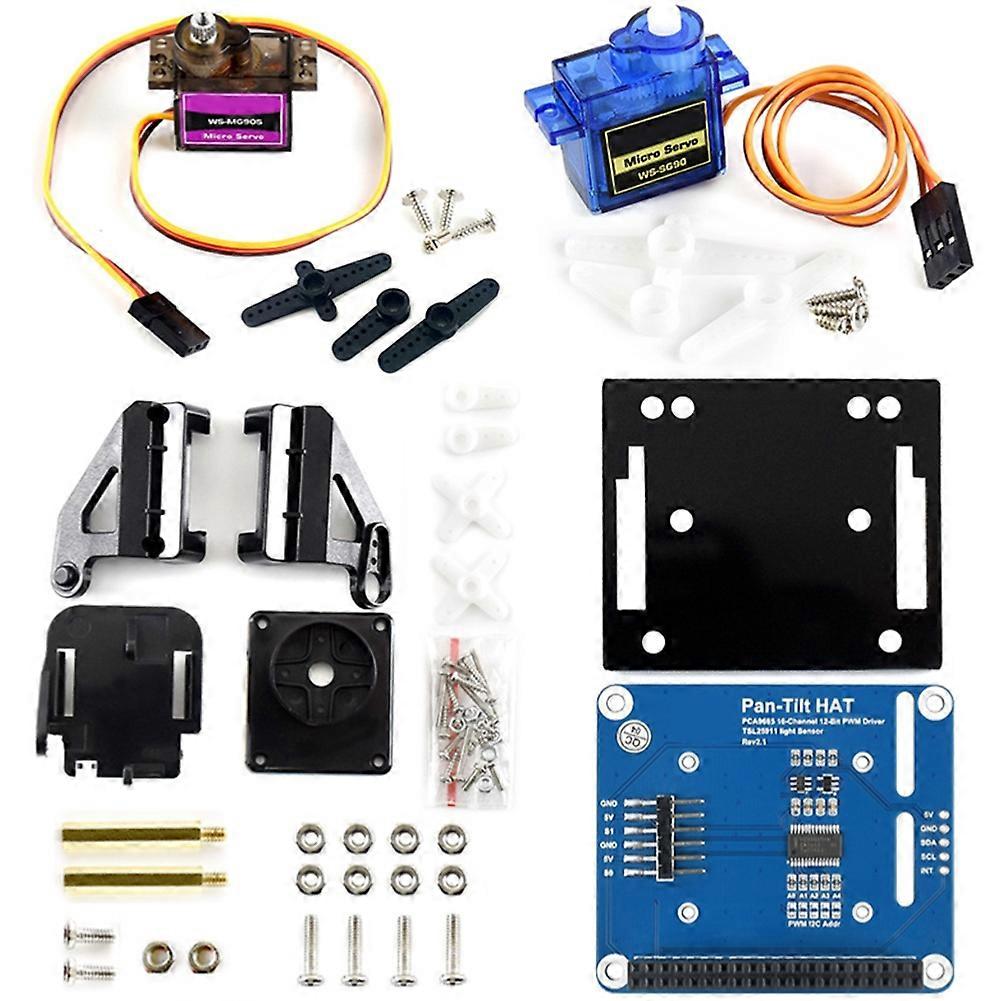

40-polige Gpio-erweiterungsplatine Für Raspberry Pi 4: 2-dof-schwenk- Und Neige-erweiterungsmodul Mit I2c-schnittstelle Und Lichtintensitätssensor.

40-Pin-GPIO-Erweiterungsplatine für Raspberry Pi 4 Kamera (2-DOF Pan Tilt HAT) mit Lichtsensor und I2C-Schnittstelle. Dieses 2-DOF-Schwenk- und Neige-Kit ist speziell für den Raspberry Pi entwickelt. Dank des integrierten PCA9685-PWM-Chips und des Umgebungslichtsensors TSL25911FN ermöglicht es dem Raspberry Pi, die Kamerabewegung zu steuern und die Lichtstärke über die I2C-Schnittstelle zu messen. Die Platine verfügt über einen standardmäßigen 40-Pin-GPIO-Erweiterungsanschluss für Raspberry Pi und ist mit Raspberry Pi und Jetson Nano Boards (I2C-Schnittstelle) kompatibel. Für die Bewegungssteuerung und die Lichtmessung werden nur zwei Pins benötigt. Der integrierte PCA9685-Chip liefert ein 12-Bit-PWM-Signal zur Bewegungssteuerung. Der integrierte Licht-Digital-Wandler TSL25911FN mit eingebautem ADC liefert einen Wert, der der Reaktion des menschlichen Auges nahekommt und das Modul unterstützt. Ein integrierter Spannungsregler ist für 3,3 V/5 V Betriebsspannung geeignet. Eine spezielle Acrylplatte zur Montage der Raspberry Pi Kamera vereinfacht die Installation. Inklusive Entwicklungsressourcen und Handbuch (Democode, Montageanleitung). PWM-Treiber: PCA9685. PWM-Auflösung: 12 Bit. Umgebungslichtsensor: TSL25911FN. Umgebungslichtauflösung: 16 Bit. Kommunikationsschnittstelle: I2C. Betriebsspannung: 3,3 V/5 V. Abmessungen: 56,6 mm x 65 mm. Montage: Für die Verwendung des 2DOF-Schwenk-Neige-Erweiterungsmoduls ist eine einfache Montage erforderlich. Siehe Montageanleitung unten. (Lieferung erfolgt unmontiert) Farbe: Siehe Abbildung. Materialien: Leiterplatte, Kunststoff und Kupfer. Lieferumfang: 1 x 2DOF-Servostabilisator-Erweiterungsplatine für Raspberry Pi. Nur die oben genannten Inhalte sind enthalten; andere Produkte sind nicht enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Reflexionen und Ihren Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
