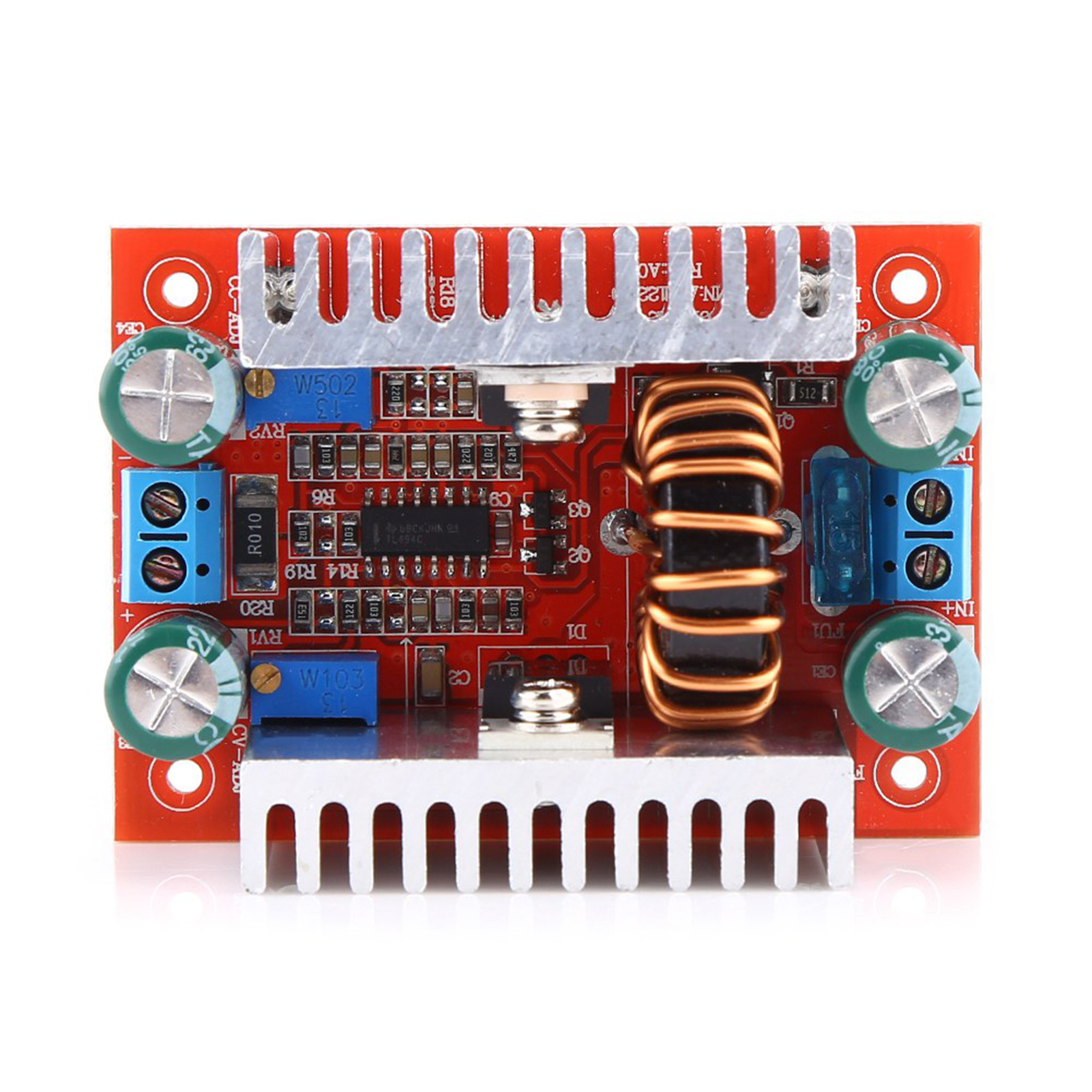

400-w-dc/dc-aufwärtswandler-standardnetzteilmodul Mit Led-treiber

1. Dieses leistungsstarke 400-W-DC/DC-Aufwärtswandlermodul eignet sich für elektrische Geräte, digitale Produkte, Laptops usw. 2. Ein- und Ausgang sind mit Schraubklemmen für einfaches Anschließen und Trennen der Kabel ausgestattet. 3. Hoher Wirkungsgrad: Der maximale Wirkungsgrad beträgt 96 % und hängt von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz ab. 4. Zwei Kühlkörper gewährleisten eine optimale Wärmeableitung. 5. Es kann auch als Treiber für Hochleistungs-LED-Lampen oder als Spannungsregler für Solarmodule verwendet werden. Es kann auch als Treiber für Hochleistungs-LED-Leuchten oder als Spannungsregler für Solarmodule verwendet werden. Spezifikationen: Typ: Nicht isoliertes Aufwärtswandlermodul Eingangsspannung: DC 8,5 V bis 50 V Ausgangsspannung: DC 10 V bis 60 V (stufenlos einstellbar, Standard 19 V) Max. Eingangsstrom: 15 A (bei mehr als 8 A bitte die Wärmeabfuhr verbessern) Max. Ausgangsstrom: 12 A (abhängig von der Eingangs- und Ausgangsspannungsdifferenz; je größer die Spannungsdifferenz, desto geringer der Ausgangsstrom. Bei einem Strom über 7 A bitte die Wärmeabfuhr verbessern) Ruhestrom: 10 mA (erhöht sich bei Umwandlung von 12 V auf 20 V) Konstantstrombereich: 0,2 A bis 12 A Ausgangsleistung = Eingangsspannung * Stromstärke Betriebstemperatur: -40 °C bis 85 °C (bei zu hoher Temperatur bitte die Wärmeabfuhr verbessern) Frequenz: 150 kHz Max. Umwandlungseffizienz: 96 % (Die Effizienz hängt von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz ab.) Überstromschutz: Ja (Bei einem Eingangsstrom über 15 A wird die Ausgangsspannung automatisch reduziert.) Verpolungsschutz: Nein. Abmessungen: 67 x 48 x 28 mm. Einstellung von Ausgangsspannung/-strom: 1. Drehen Sie das Potentiometer „CV-ADJ“ im Uhrzeigersinn, um die Spannung zu verringern, und gegen den Uhrzeigersinn, um sie zu erhöhen. 2. Drehen Sie das Potentiometer „CC-ADJ“ ca. 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom vor dem Anschluss an die Last zu minimieren (im Uhrzeigersinn, um den Strom zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern). Stellen Sie anschließend mit „CC-ADJ“ im Uhrzeigersinn den gewünschten Stromwert ein. Wenn Sie das Modul zum Laden von Akkus verwenden, schließen Sie es erst an den Ausgang an, wenn der Akku vollständig entladen ist. Je mehr Energie im Akku verbleibt, desto geringer ist der Ladestrom. Lieferumfang: 1 x Modul. Hinweis: Bitte beachten Sie die Unterschiede zwischen dem neuen und dem alten Typ. Dieses Produkt wird nach dem Zufallsprinzip versendet. Bitte stellen Sie sicher, dass Ihnen dies vor der Bestellung nichts ausmacht.
