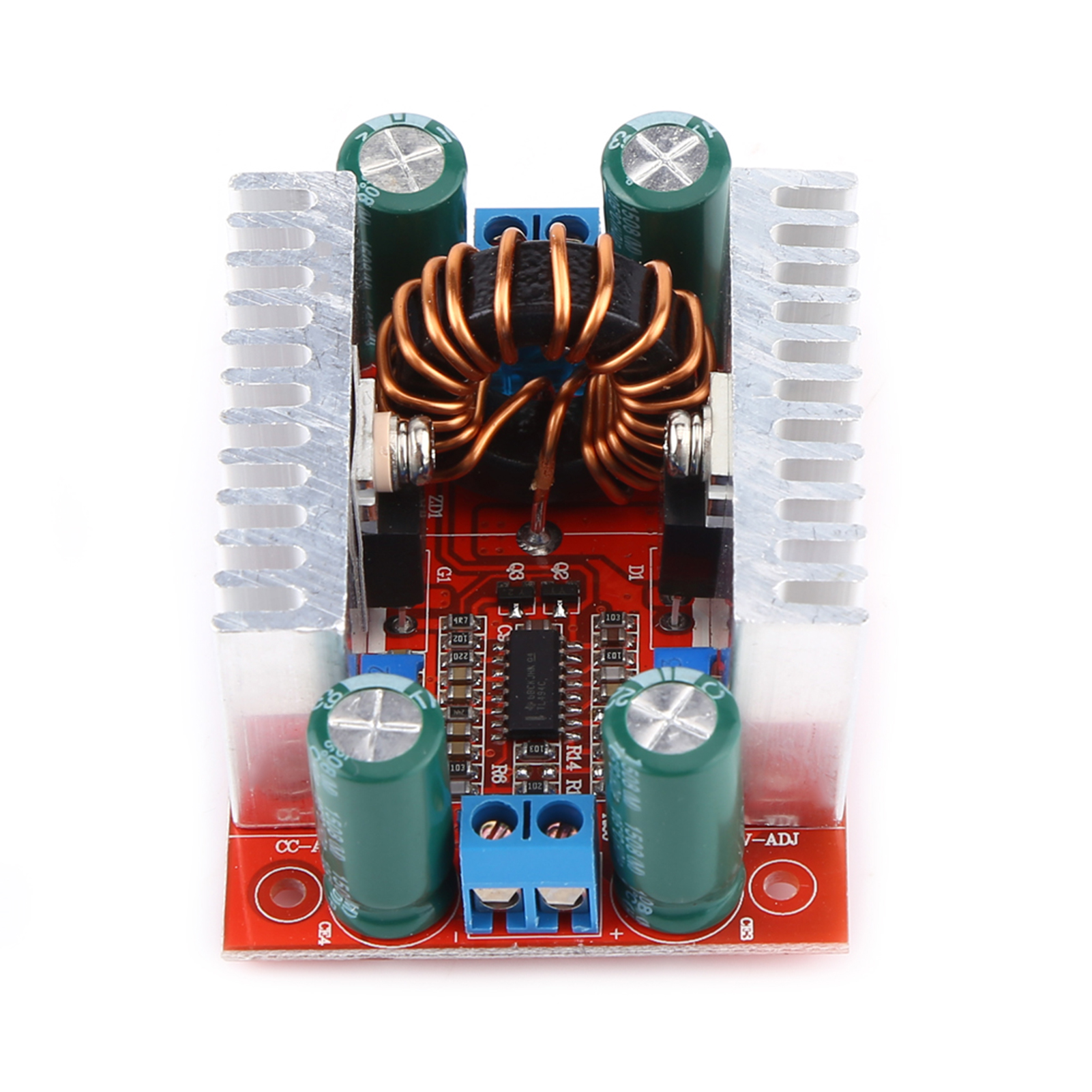

400w Led-modul Dc-dc-aufwärtswandler Konstantstromregler Treiber Netzteil

Willkommen in unserem Shop! Dieses 400-W-DC/DC-Aufwärtswandler-Netzteil eignet sich ideal für elektrische Geräte, digitale Produkte, Laptops und vieles mehr. Es verfügt über Schraubklemmen für Ein- und Ausgang, was das Anschließen und Trennen von Kabeln vereinfacht. Mit einem maximalen Wirkungsgrad von 96 % hängt dieser von der Eingangs-/Ausgangsspannung, dem Strom und der Spannungsdifferenz ab. Das Modul ist mit zwei Kühlkörpern ausgestattet, um eine optimale Wärmeableitung zu gewährleisten. Es kann auch als Treiber für Hochleistungs-LED-Lampen oder als Spannungsregler für Solarmodule verwendet werden. Technische Daten: - Typ: Nicht isoliertes Aufwärtswandlermodul - Eingangsspannung: DC 8,5 V bis 50 V - Ausgangsspannung: DC 10 V bis 60 V (stufenlos einstellbar, Standard 19 V) - Maximaler Eingangsstrom: 15 A (verbesserte Wärmeableitung bei über 8 A) - Maximaler Ausgangsstrom: 12 A (abhängig von der Eingangs-/Ausgangsspannungsdifferenz; je größer die Differenz, desto geringer der Ausgangsstrom. Verbesserte Wärmeableitung bei einem Strom über 7 A) - Ruhestrom: 10 mA (erhöht sich bei Umwandlung von 12 V auf 20 V) - Konstantstrombereich: 0,2 A bis 12 A - Ausgangsleistung = Eingangsspannung x Strom - Betriebstemperatur: -40 °C bis 85 °C (bei zu hoher Temperatur die Wärmeableitung verbessern) - Frequenz: 150 kHz - Maximaler Wirkungsgrad: 96 % (abhängig von Eingangs-/Ausgangsspannung, Stromstärke und Spannungsdifferenz) - Überstromschutz: Ja (bei einem Eingangsstrom über 15 A wird die Ausgangsspannung automatisch reduziert) - Verpolungsschutz: Nein - Abmessungen: 67 x 48 x 28 mm / 2,63 x 1,89 x 1,1 Zoll Einstellung von Ausgangsspannung und -strom: 1. Drehen Sie das Potentiometer „CV-ADJ“ im Uhrzeigersinn, um die Spannung zu verringern, und gegen den Uhrzeigersinn, um sie zu erhöhen. 2. Vor dem Anschließen einer Last drehen Sie das Potentiometer „CC-ADJ“ etwa 30 Umdrehungen gegen den Uhrzeigersinn, um den Ausgangsstrom zu minimieren (im Uhrzeigersinn erhöhen, gegen den Uhrzeigersinn verringern). Drehen Sie „CC-ADJ“ anschließend im Uhrzeigersinn auf den gewünschten Stromwert. Wenn Sie dieses Modul zum Laden einer Batterie verwenden, schließen Sie den Ausgang erst an, nachdem die Batterie vollständig entladen ist. Je höher die Restenergie der Batterie ist, desto geringer ist der Ladestrom. Lieferumfang: - 1 x Modul Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
