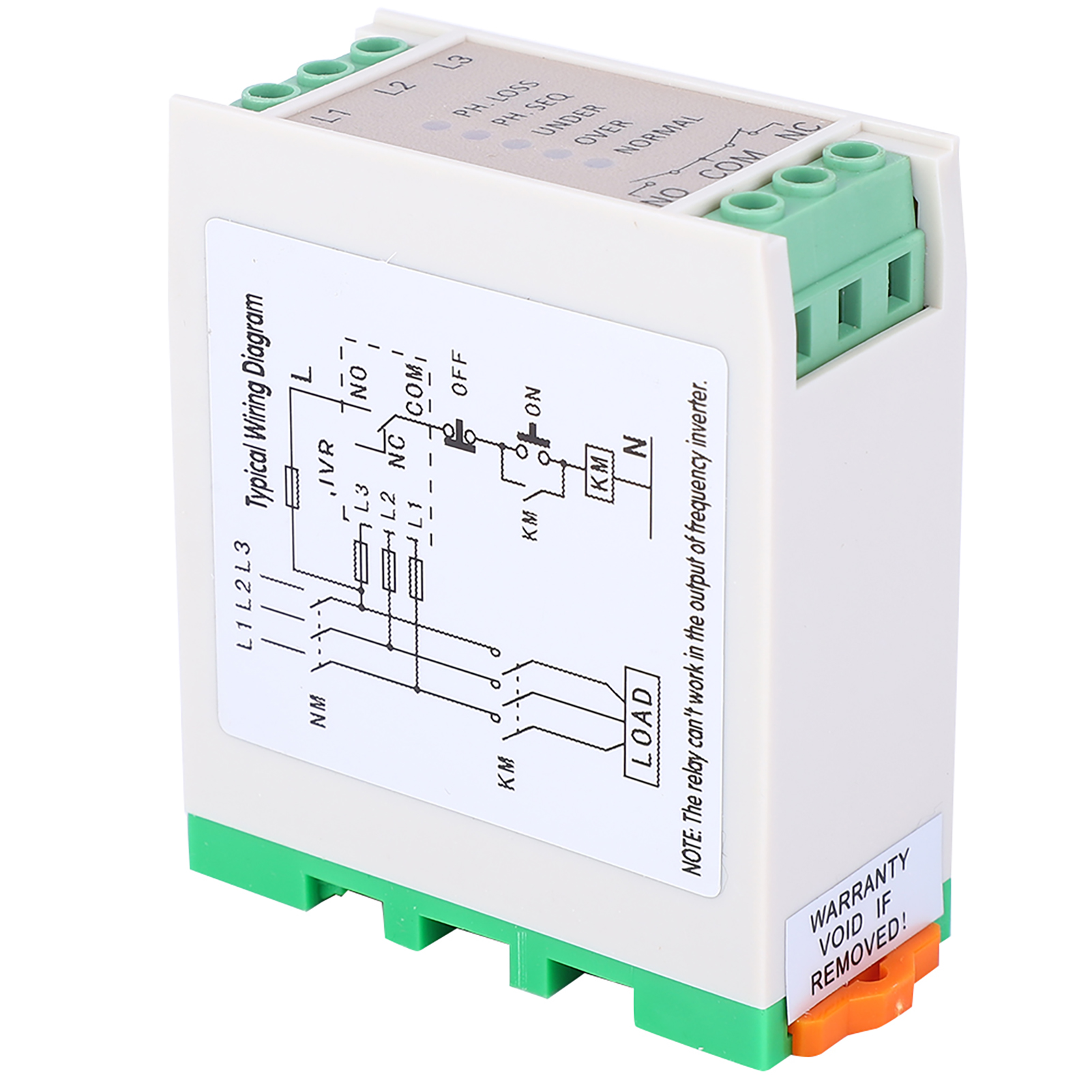

440-v-wechselspannungs- Und Unterspannungsschutz, Phasenfolgeüberwachungsrelais Für 3-phasen-stromversorgungen

1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Stromverteilerschränken, Kränen usw. 2. Unverzichtbarer Schutz für die normale Betriebsspannung von Wartungsgeräten im Betrieb industrieller Anlagen. 3. Montage: Der Schutzschalter ist als Schienenmodell ausgeführt und verfügt über zwei M4-Schraublöcher. Er kann entweder direkt einzeln oder auf der HT35-Schiene montiert werden. 4. Überspannungsschutz: Bei Überschreitung des eingestellten Spannungswerts durch die Spannung der geschützten Leitung erfolgt eine Verzögerung von 3–8 Sekunden, die Wiederherstellung bei 6–20 V AC. 5. Unterspannungsschutz: Bei Unterschreitung des eingestellten Spannungswerts durch die Spannung der geschützten Leitung erfolgt eine Verzögerung von 3–8 Sekunden, die Wiederherstellung bei 3–20 V AC. Der multifunktionale Phasenfolgeschutz TVR2000-3 wird auch als Dreiphasen-Leistungsmonitor, Phasenfolgeschutz, Überspannungs- und Unterspannungsschutz bezeichnet. Er dient hauptsächlich der Fehlererkennung bei Wechselstrom (50/60 Hz, Nennspannung unter 460 V) sowie industriellen Dreiphasennetzen mit 220 V, 380 V, 440 V, 460 V und anderen Spannungspegeln. Er bietet Relais-Schutz bei Überspannung, Unterspannung, Phasenausfall, Phasenfolgefehlern und dreiphasigen Spannungsunsymmetrien der dreiphasigen Eingangsstromversorgung. Merkmale: 1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentralen Klimaanlagen, Schaltschränken, Stromverteilerschränken, Kränen usw. 2. Zum Beispiel zum Schutz von Kompressoren zentraler Klimaanlagen, zur Leistungsüberwachung verschiedener Aufzüge, zum Schutz vor Phasenausfall von Pumpen und Ölpumpen sowie zum Schutz vor Phasenfolgefehlern. 3. Er ist ein unverzichtbares Schutzprodukt für die normale Betriebsspannung von Wartungsgeräten im Betrieb industrieller Anlagen. 4. Installationsmethode: Der Schutzschalter ist als Schienenbasis ausgeführt und verfügt über zwei M4-Schraublöcher. Er kann entweder direkt separat oder auf der HT35-Schiene montiert werden. 5. Statusanzeige: Fünf Anzeigen signalisieren den Betriebszustand: Normalbetrieb, Phasenausfall (dreiphasige Spannungsunsymmetrie), Phasenvertauschung, Überspannung und Unterspannung. 6. Phasenausfallschutz: Tritt im Betriebs- oder Stillstandszustand der geschützten Leitung ein Phasenausfall auf, erfolgt eine Verzögerung von 2 Sekunden. 7. Phasenvertauschungsschutz: Diese Schutzmaßnahme verhindert die falsche Verbindung der dreiphasigen Wechselstromphasen L1, L2 und L3 und reagiert mit einer Verzögerung von 2 Sekunden. 8. Schutz vor Spannungsunsymmetrie: Diese Schutzmaßnahme schützt vor dreiphasigen Spannungsunsymmetrien, die den sicheren Betrieb der Leitung beeinträchtigen könnten. Bei einer dreiphasigen Unsymmetrie von mehr als 10 % (x100 %) erfolgt die Schutzmaßnahme mit einer Verzögerung von 2 Sekunden. 9. Überspannungsschutz: Bei Überschreitung des eingestellten Spannungswerts durch die Spannung der geschützten Leitung erfolgt eine Verzögerung von 3–8 Sekunden, die Wiederherstellung bei 6–20 V AC. 10. Unterspannungsschutz: Bei Unterschreitung des eingestellten Spannungswerts durch die Spannung der geschützten Leitung erfolgt eine Verzögerung von 3–8 Sekunden, die Wiederherstellung bei 3–20 V AC. Spezifikation: Zustand: 100 % neu; Artikeltyp: Schutzrelais; Abmessungen: ca. 68 x 30 x 76 mm; Hauptstromkreis: Nennspannung: 440 V AC; Anschlussleitungen des Hauptstromkreises: Isolierte Kupferdrähte mit einem Querschnitt von 1,0 bis 2,5 mm². Einzelne Kupferdrähte können direkt in die Klemmen gesteckt werden. Bei Verwendung eines Kabels muss eine Nadelklemme verwendet werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: 1) Ein Öffner- und ein Schließerkontakt, die elektrisch untrennbar miteinander verbunden sind. 2) Anwendungskategorie: AC15, DC13 3) Kontaktbelastbarkeit: 250 V AC 3 A, 30 V DC 1,5 A Konventioneller thermischer Strom: 5 A Spannungsschutzbereich: 2000 V - Überspannungsschutz +15 %, Unterspannungsschutz -15 % Lieferumfang: 1 x Schutzrelais, 1 x Bedienungsanleitung Hinweis: 1. Da dieses Schutzrelais nur gegen Spannung und Phasenfolge schützt, kann es für Motoren unterschiedlicher Leistung eingesetzt werden. 2. Dieses Produkt wird üblicherweise auf der Leistungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Wechselstromnetzes eingebaut werden.
